小型减速直流驱动电机结构设计

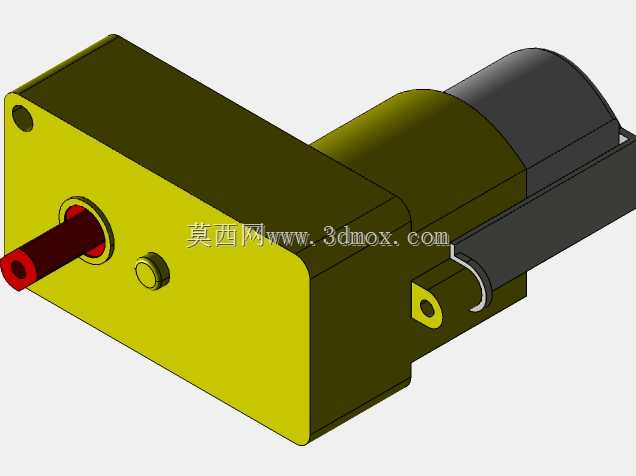

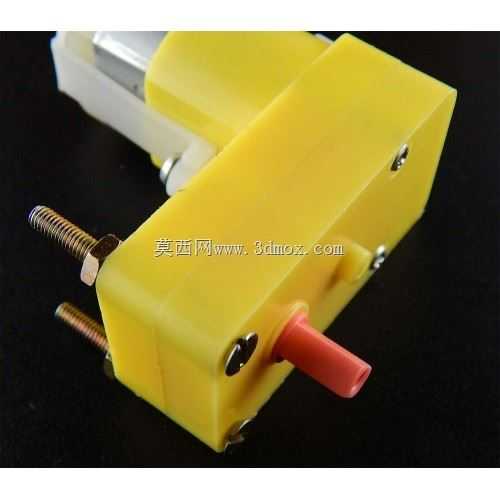

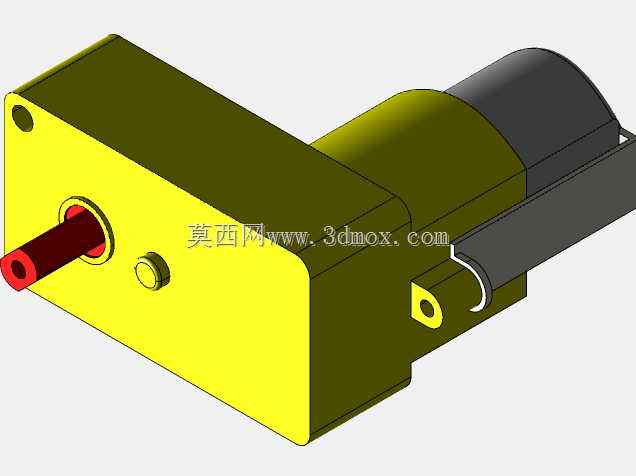

这类小型减速电机常被用在桌面级小型自动化装置、学生科创竞赛作品、智能玩具、小型电动执行机构当中，作为核心动力输出部件，承担低转速大扭矩的动力传递作用，很多对安装空间有严格限制、不需要大功率输出的传动场景都会选用这类结构的电机。从结构设计来看，这款电机采用一体化塑封外壳，将减速齿轮组与直流电机本体完全封装在黄色工程塑料壳体内，外壳通过多颗自攻螺丝完成拼合固定，既可以隔绝日常使用中的灰尘、细小杂物进入齿轮啮合区域，也能减少齿轮传动过程中产生的噪音向外传递，同时塑壳本身的绝缘属性也能避免电路部分与外部金属结构接触造成短路风险。输出轴采用单出轴设计，轴端为D型切削结构，搭配外部传动件时可以直接通过轴面的平位传递扭矩，不需要额外加工键槽，也能避免传动轮与输出轴之间出现打滑空转的问题，适配常见的塑料齿轮、摇臂、连杆等轻质传动零件。安装端预留了两颗带铜嵌件的安装螺柱，螺柱从壳体侧面伸出，安装时可以直接穿过安装板的对应孔位用螺母锁紧，铜嵌件的设计避免了塑料螺纹反复拆装后出现滑牙失效的问题，两个安装螺柱的中心距经过标准化设计，能够匹配市面上多数小型传动模组的安装孔位，不需要额外加工转接板就能完成固定。设计过程中需要重点考虑减速齿轮组的啮合间隙，齿轮全部采用小模数塑料齿轮，一级减速搭配电机输出轴的金属蜗杆，既可以获得较大的减速比，也能利用蜗杆传动的自锁特性，在电机断电后避免输出轴被外力带动反转，对于需要保持位置固定的小型执行场景来说，这个特性可以省掉额外的刹车结构，进一步压缩整体安装空间。壳体的外形做了圆角过渡处理，没有尖锐的棱角，在狭小空间内装配时不会刮伤导线或者周边的薄壁结构，整体外形的长宽高尺寸控制得非常紧凑，能够嵌入到厚度不大的设备夹层当中，比如智能小车的底盘夹层、小型电动阀门的执行腔体内都能顺利布置。出线端从壳体尾部延伸而出，与内部电机的电极直接焊接，外部预留的导线长度可以根据实际装配需求裁剪，接线时只需要区分正负极就能控制电机的正反转方向，不需要额外的驱动电路就能直接通过低压直流电源供电，对于快速搭建原型结构的设计场景来说，能够大幅缩短装配调试的周期。日常选型时需要注意输出轴的径向负载上限，因为塑料壳体的支撑强度有限，这类电机不适合直接承受较大的径向载荷，外部传动结构尽量采用联轴器或者同步带做间接传动，避免输出轴受到额外的侧向力导致内部齿轮偏磨，缩短整体使用寿命。
