马克森微型行星减速电机结构设计

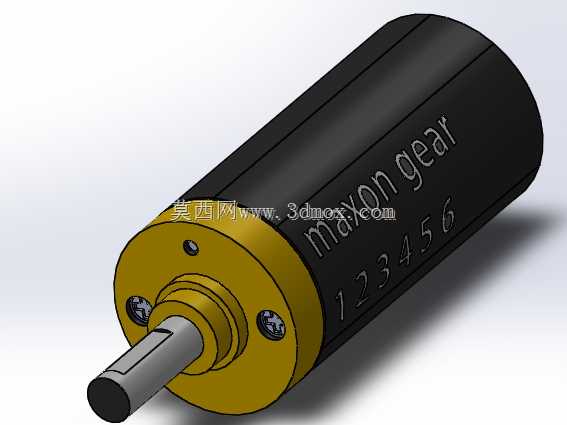

　　这款微型行星减速电机的结构设计，核心围绕小空间内的大扭矩输出需求展开，在桌面级机器人关节、小型玩具动力单元、精密CD读盘驱动这类对安装空间、输出扭矩、传动噪音有严苛要求的场景中适配性极强。从结构设计逻辑来看，输出端采用金属切削加工的法兰安装面，法兰上预留三个对称分布的沉头安装孔，可直接通过M2规格螺丝固定在设备安装基板上，安装面与输出轴的同轴度公差控制在0.02mm以内，避免高速运转时出现轴系跳动问题。输出轴采用带扁位的圆柱轴设计，扁位结构可直接与配套的传动齿轮、摇臂零件卡合，无需额外加工键槽，适配小尺寸零件的装配需求，轴伸长度经过精准核算，既保证与负载零件的配合深度，又不会出现轴端顶触设备内部结构的问题。

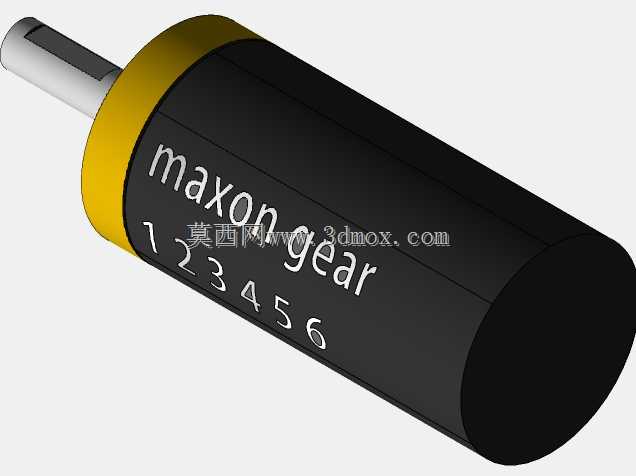

　　减速单元集成在电机本体与输出法兰之间，采用多级行星齿轮传动结构，齿轮组采用金属与工程塑料复合搭配的设计，高速级齿轮使用自润滑工程塑料降低运转噪音，低速级齿轮使用粉末冶金材质提升承载能力，在保证额定输出扭矩的前提下，将传动噪音控制在40分贝以内，完全满足消费类小型设备的静音要求。电机本体外壳采用拉制铝型材加工，表面做黑色阳极氧化处理，既提升外壳的散热能力，又能避免长期使用出现表面氧化锈蚀的问题，外壳上印刷的参数标识采用激光蚀刻工艺，不会因长期摩擦出现标识脱落的情况。在安装边界设计上，整体外形为圆柱结构，最大外径控制在16mm，总长度不含轴伸为32mm，可直接嵌入直径17mm的设备安装孔内，无需额外设计复杂的固定支架，

　　大幅降低下游设备的结构设计难度。出线端采用尾部直接出线的设计，线长预留100mm，线芯采用耐高温镀锡铜线，可承受持续工作时的外壳温升，避免长期工作出现线芯老化绝缘破损的问题。从实际选型适配角度来看，这款减速电机的减速比经过多档匹配，可根据不同的转速、扭矩需求选择对应参数，在小型巡检机器人的行走轮驱动、仿生玩具的关节动作驱动、精密光学设备的镜头调焦驱动场景中，都能稳定提供持续动力输出，不会出现低速爬行、传动卡顿的问题。设计过程中对内部齿轮的啮合间隙做了严格控制，回程间隙控制在1度以内，在需要正反转频繁切换的应用场景中，可有效降低传动空程，提升动作控制精度，完全满足小型精密设备的动力传输要求。
