直流电机配金属齿轮减速组合结构

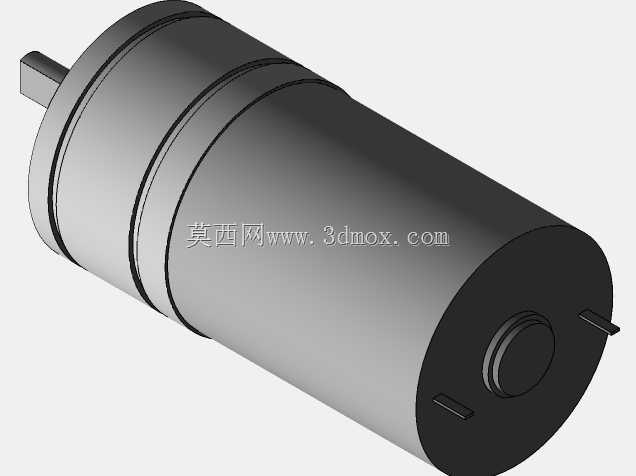

　　在小型自动化执行机构、桌面级精密传动设备、智能小家电动力单元这类对安装空间有严格限制的场景里，这类集成金属齿轮组的直流动力单元是选型时的高频选项。不同于普通裸电机直接输出高转速低扭矩的动力特性，这套组合通过内置的4.4:1减速比金属齿轮组，把电机端的高转速转化为输出轴端更适配负载的低转速大扭矩，能直接驱动轻载回转类负载，省去了设计人员额外搭配独立减速箱的匹配工作。从结构设计逻辑来看，整套组件采用同轴式布局，输出轴与电机转子轴线完全重合，外壳做了阶梯式圆柱造型，靠近输出端的位置做了加厚的轴承安装位，用来承受输出轴带载时产生的径向载荷，避免齿轮啮合过程中出现偏载打齿的问题；齿轮全部采用金属材质加工，相比塑胶齿轮能承受更大的瞬时冲击载荷，

　　在频繁正反转的工况下齿形磨损速度更慢，使用寿命更长。安装边界上，整套组件外径25mm，总长度48mm，输出轴为单扁位结构，能直接和同步轮、联轴器、小齿轮等传动件配合锁紧，不需要额外做轴端防转结构；外壳尾部预留了走线空间，供电接线可以从尾部直接引出，不会和侧面安装结构产生干涉。实际应用中，这类动力单元常被用在小型电动滑台驱动、智能柜门锁执行机构、小型传送带驱动、桌面机器人关节动力等场景，设计人员在做整机结构排布时，可以直接按照圆柱外形预留安装孔位，通过侧面抱紧或者端面法兰固定的方式完成装配，不需要额外设计复杂的传动避让结构。齿轮组的润滑脂被密封在前后端盖形成的腔体内，日常使用不需要额外补充润滑，能减少后期维护工作量；输出轴端的轴承采用双轴承支撑结构，在带径向负载运行时轴端跳动量更小，传动平稳性更好，能满足对输出回转精度有一定要求的使用场景。
