带安装支架同步轮输出Nema17步进电机结构

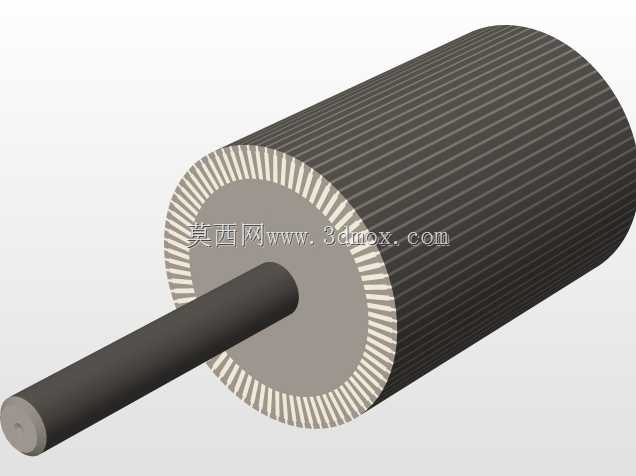

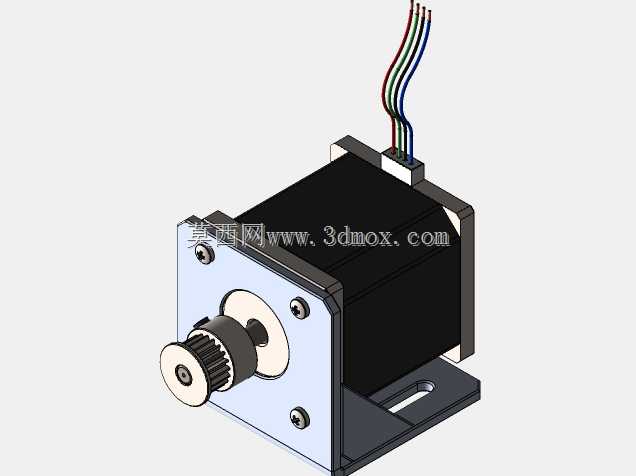

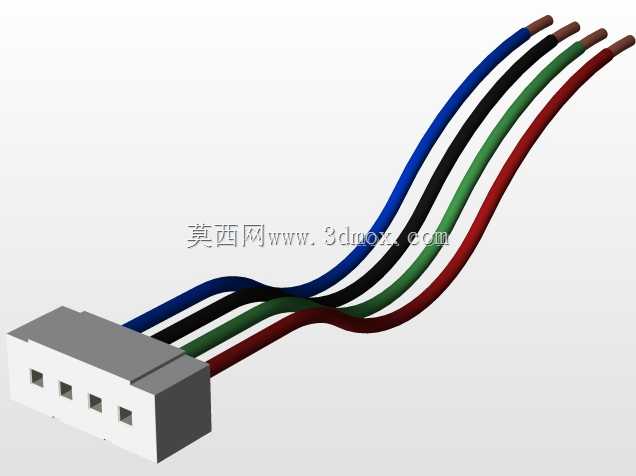

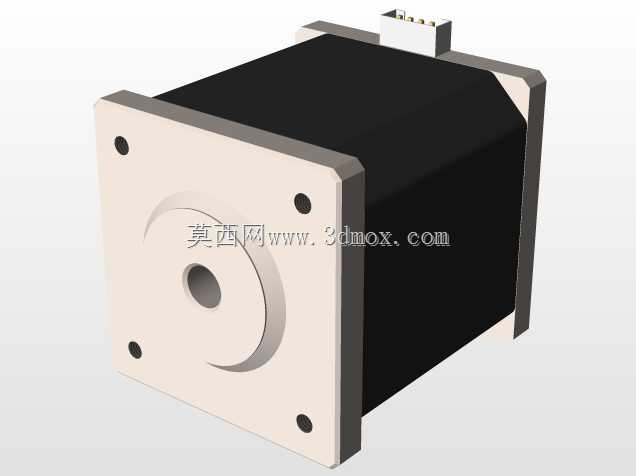

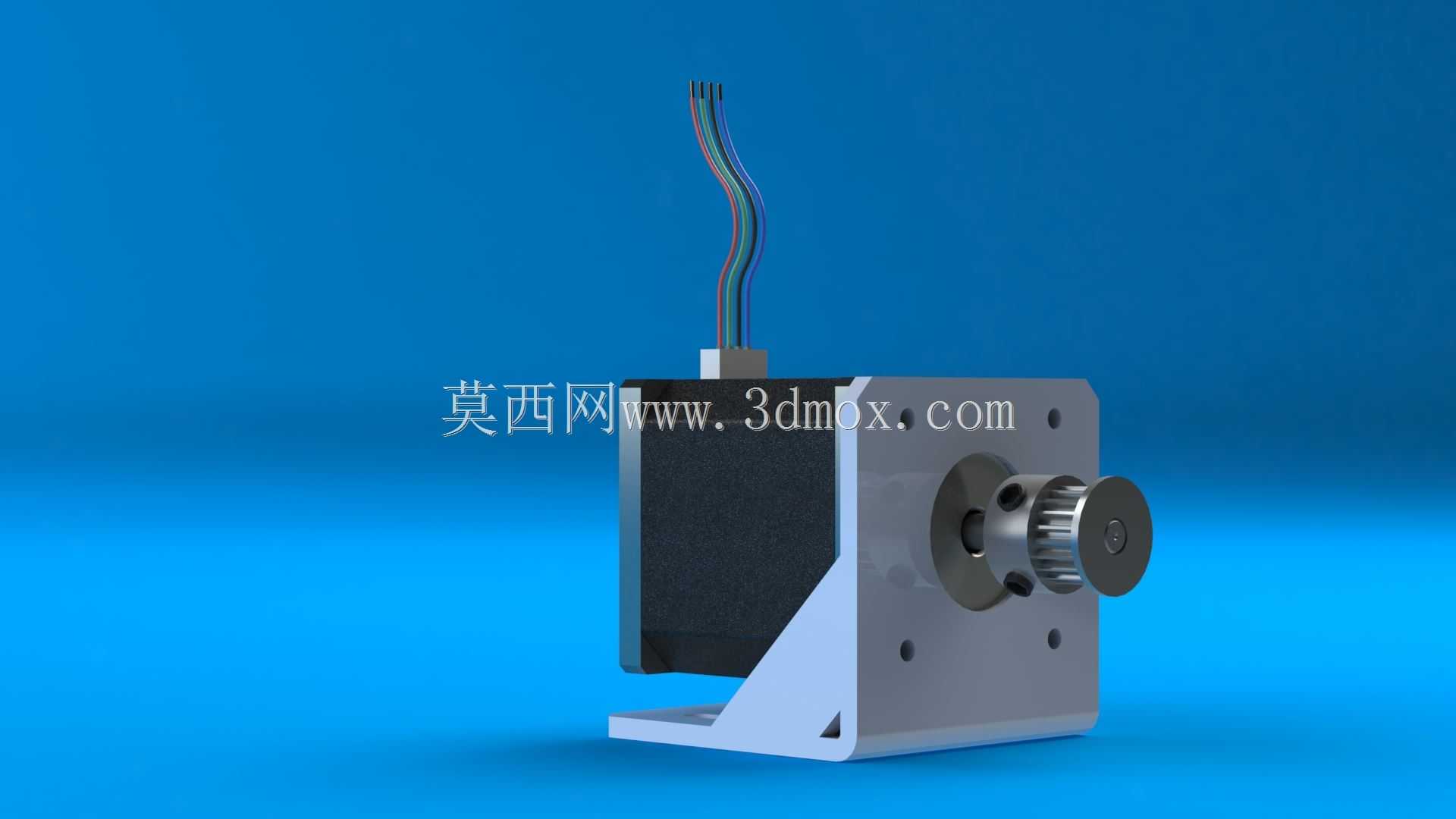

这款Nema17规格的步进电机配套L型安装支架与同步带轮输出端的结构，在桌面级自动化传动场景中适配性极强，常见于小型3D打印设备的进给轴传动、桌面数控雕刻机的轴系驱动、小型自动化分拣机构的位移驱动、实验室小型送料装置的动力输出环节，也可用于DIY小型机械臂的关节动力源，适配对安装空间有严格限制的紧凑设备布局。从结构设计逻辑来看，L型安装支架采用直角折弯结构，一侧端面与电机本体的前端安装法兰完全贴合，通过四个对应Nema17标准安装孔位的螺栓完成刚性固定，支架的水平底面预留了两个长圆形安装孔，可在安装时微调电机与传动从动轮的中心距，保证同步带张紧度处于合理区间，避免传动过程中出现跳齿、带边磨损过快的问题。电机输出轴端装配的同步带轮为MXL齿型，匹配常用的小型传动同步带规格，带轮侧面设置了紧定螺钉孔，可通过顶丝将带轮与电机D型输出轴牢牢锁死，避免正反转切换时出现轴与带轮的相对滑动，保证传动精度。从安装边界来看，电机本体为标准42mm见方的截面尺寸，搭配L型支架后整体安装高度可控制在60mm以内，水平方向伸出长度不超过50mm，不会占用过多设备内部的排布空间，出线端采用多芯屏蔽线缆从电机尾部引出，线缆长度预留了足够的设备布线余量，可直接接入对应规格的步进驱动器，无需额外延长接线。在实际选型应用中，该结构可直接作为独立动力单元嵌入设备框架，无需额外设计电机固定结构，支架的折弯处做了加强筋处理，可承受电机高速启停时产生的反向冲击力，避免长期运行后支架出现形变导致的轴系同轴度偏差，同步轮的齿形经过精度校准，传动过程中回程间隙极小，可满足小型设备对位移精度的要求，适配0.9度或1.8度步距角的同规格Nema17步进电机安装，通用性较强。
