MGN15H微型直线导轨滑块三维结构

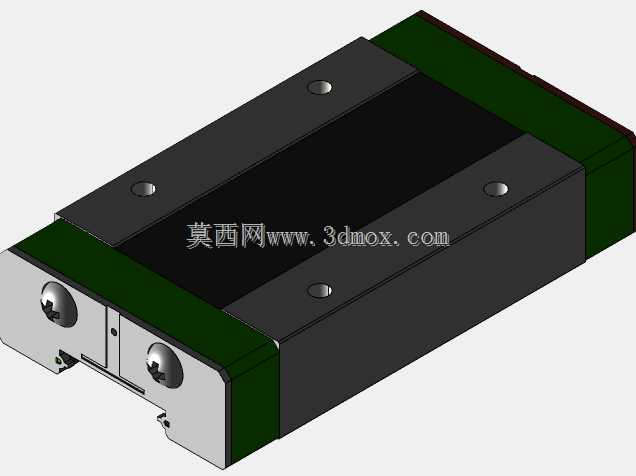

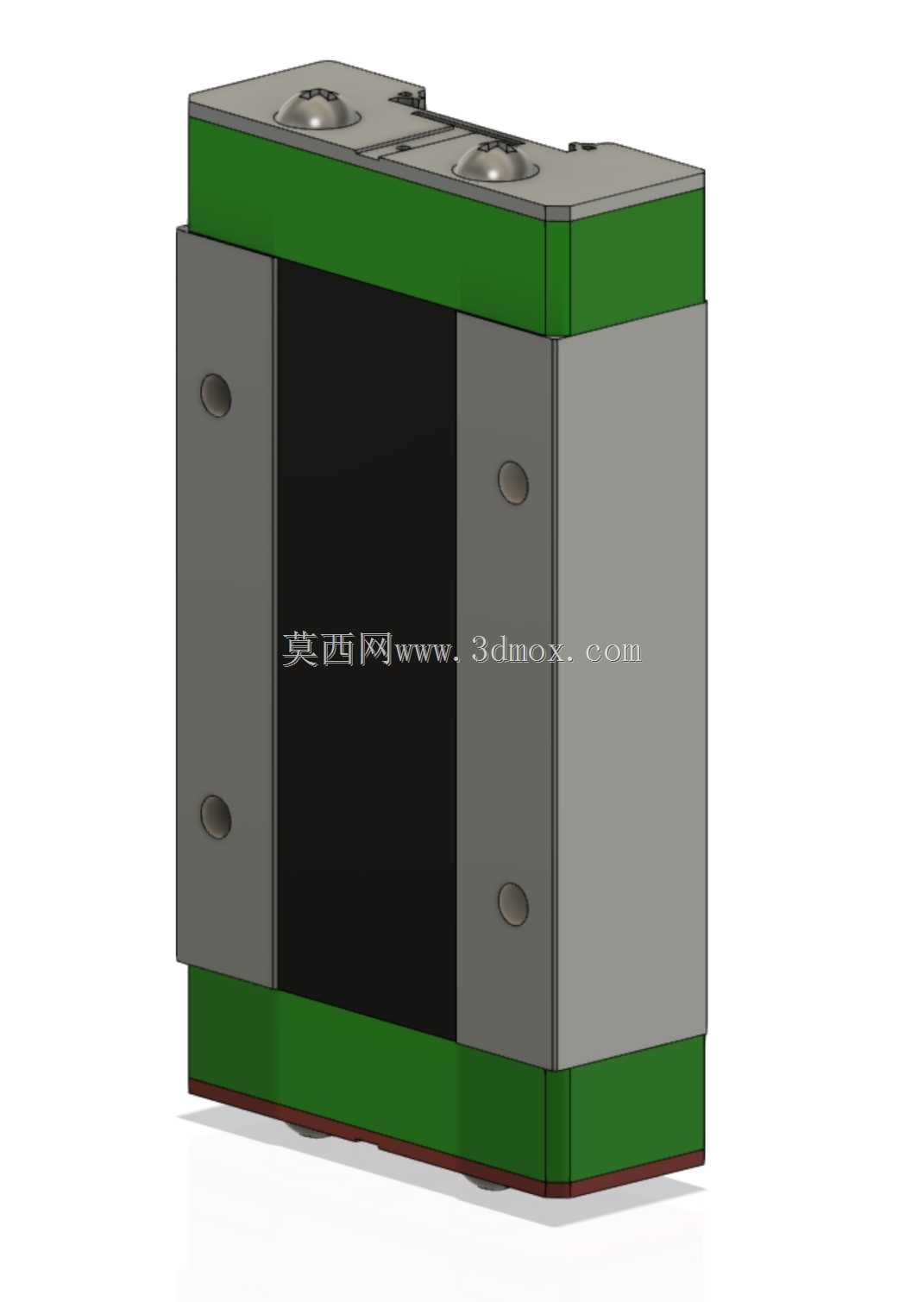

这款微型直线导轨滑块，是线性传动导向场景里的核心功能部件，在小型自动化设备、桌面级精密工装、检测仪器滑台、3D打印运动轴、小型机械手进给单元里应用极广，核心作用是为运动负载提供高精度的直线往复运动导向，同时承受对应方向的载荷，保证运动过程的平稳性与重复定位精度。从结构设计来看，这款滑块主体采用分体式装配结构，两侧的灰色安装基座预留了标准的沉头安装孔位，可直接通过内六角螺栓与运动负载平台锁紧固定，上下两端的绿色密封端盖既可以阻挡外界粉尘、切削碎屑进入滑块内部的滚道区域，也能留存内部润滑脂，降低日常维护频次。滑块中间的黑色区域是与导轨配合的滚道保持架区域，内置循环滚珠结构，运动时滚珠沿滑块与导轨之间的精密滚道循环滚动，将滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使在低速微动进给的工况下，也不会出现爬行卡顿的问题。在安装边界方面，这款滑块适配标准MGN系列15规格微型导轨，安装孔位间距、滑块总高度、端面密封件的突出尺寸都严格匹配行业通用安装尺寸，设计选型时不需要额外修改安装台的加工尺寸，可直接替换同规格的常规滑块使用。设计过程中针对H版本的结构做了适配调整，相比同系列C版本短滑块，加长的滑块本体可以布置更多的承载滚珠，额定动载荷与静载荷都有明显提升，适合悬臂安装、负载偏置的使用场景，不会因为负载偏心导致运动卡滞或者导轨过早磨损。在实际使用场景中，这类微型导轨滑块常被用在空间受限、对运动精度要求较高的工位，比如电子元器件的检测送料滑台、光学设备的镜头调整机构、小型点胶机的运动轴，这类场景既要求导向精度高，又要求部件体积紧凑，这款滑块的外形尺寸控制紧凑，整体宽度、高度都控制在极小的范围内，不会占用过多的设备安装空间。同时滑块的滚道采用哥特式结构设计，可以同时承受径向载荷、反径向载荷以及一定的横向力矩载荷，在多方向受力的工况下依然能保持稳定的导向精度，不会出现侧向间隙过大的问题。建模过程中还原了滑块的所有装配细节，包括端盖的卡扣结构、安装孔的沉头深度、密封唇的突出尺寸，在做设备整体装配干涉检查时，可以直接调用该模型验证安装空间是否足够，避免实际加工装配时出现部件干涉的问题。需要注意的是，实际选型应用时，要结合具体的负载大小、运动速度、行程长度确认额定寿命是否满足工况要求，安装时要保证导轨的安装基准面平面度符合精度要求，避免安装应力导致滑块运动阻力增大，影响使用寿命。
