NEMA15规格39mm机身空心轴步进电机

　　在小型自动化装备、桌面级精密加工设备以及定制化传动机构的设计过程中，步进电机的选型往往需要兼顾安装空间、输出扭矩与轴端连接的适配性，空心轴结构的步进电机正是为了解决传统实心轴电机走线困难、轴端附件安装空间受限的问题而被广泛应用。这款NEMA15规格的空心轴步进电机，机身长度控制在39mm，属于该安装法兰规格下的短机身型号，适配对轴向安装尺寸有严格限制的紧凑设备布局。从实际应用场景来看，这类空心轴步进电机常被用在小型旋转工作台、点胶机Z轴传动机构、3D打印机的送料或旋转轴模组、光学检测设备的角度调节机构中，尤其是需要从电机轴中心穿过气管、线缆或者丝杆的场合，空心轴的结构可以省去额外的走线拖链或者旁通固定结构，大幅简化设备的整体布局，减少外围部件的干涉风险。

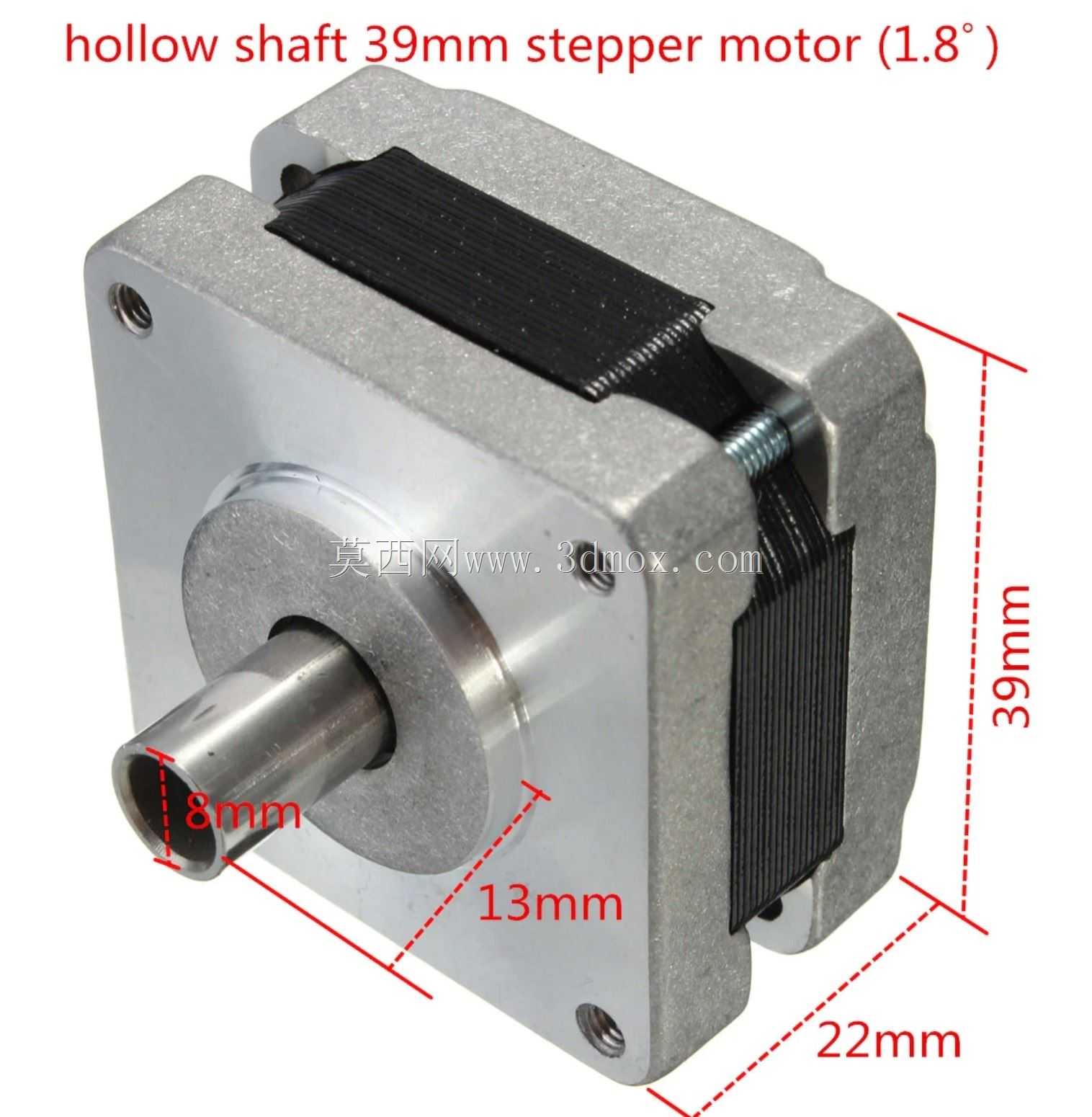

　　从功能特性上看，该款电机步距角为1.8°，属于两相混合式步进电机的常规精度等级，配合细分驱动器可以实现更低的单步运行角度，满足多数小型设备的定位精度要求。空心轴的内孔直径为8mm，既可以直接穿过对应直径的光轴、气管或者线缆，也可以通过定制的轴套转接不同直径的传动部件，轴端伸出安装端面的长度为13mm，足够安装同步轮、联轴器或者小型夹头，不需要额外加装延长轴就可以完成常规的传动连接。电机的安装法兰为标准NEMA15规格，安装孔位的中心距为31mm，适配市面上通用的NEMA15电机安装支架，不需要重新设计安装基座就可以直接替换同规格的实心轴步进电机，降低设备改型的设计成本。

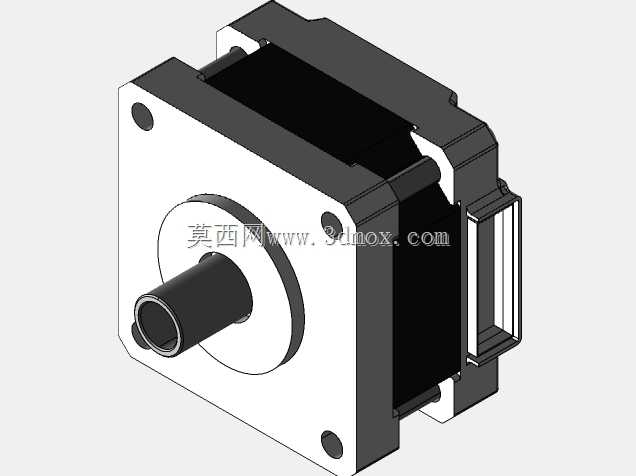

　　在设计建模的过程中，这款模型的尺寸还原完全参照实物的实际测绘值，安装端面的定位止口、安装孔的沉头深度、机身外壳的叠片厚度都做了1:1的还原，能够直接用于设备的总装干涉检查。电机机身的截面尺寸为39mm见方，安装孔的位置与法兰端面的垂直度公差按照常规步进电机的行业标准预留了装配间隙，在虚拟装配时不会出现安装面贴合不良或者孔位错位的问题。轴端的空心内孔做了贯通处理，建模时保留了内孔的完整圆柱面，方便设计人员在装配时直接进行线缆或者轴类零件的穿装模拟，验证走线空间是否充足。机身尾部的出线位置也按照实物的结构做了还原，在进行设备布线设计时，可以提前预判线缆的弯曲半径，避免出线位置与设备外壳或者其他传动部件发生干涉。

　　对于结构设计人员来说，这类标准规格的步进电机模型不需要自行测绘建模，直接调用就可以完成布局设计，大幅缩短设备研发的前期建模周期。在选型验证阶段，通过模型的装配模拟，可以提前确认电机的安装空间是否足够，轴端连接的传动部件是否会与电机法兰发生碰撞，空心轴内孔穿过的线缆或者管路是否有足够的活动空间，避免在实物加工组装阶段才发现尺寸干涉问题，减少打样迭代的成本。尤其是在紧凑型设备的设计中，每一寸安装空间都需要精确计算，这款电机的短机身设计搭配空心轴结构，能够在有限的空间内实现动力输出与走线布局的双重需求，相比同规格的实心轴电机，在需要中心穿装部件的场合具备明显的结构优势。

　　从安装边界的角度来看，电机安装时需要在法兰端面预留至少0.5mm的贴合间隙，避免安装面的平面度误差导致电机外壳受力变形，影响内部轴承的转动顺畅度。轴端连接的传动部件需要做动平衡校验，尤其是在转速超过300rpm的应用场景下，不平衡的负载会导致电机运行时产生额外的振动，影响设备的运行精度。空心轴内孔穿装的部件需要做好固定，避免随电机轴转动时发生窜动，磨损内孔壁或者影响传动精度。电机的机身表面在额定负载运行时会有一定的温升，在布局时需要在机身周围预留适当的散热空间，不要将电机完全包裹在密闭的金属壳体内，避免热量累积导致电机扭矩下降或者驱动器过流报警。
