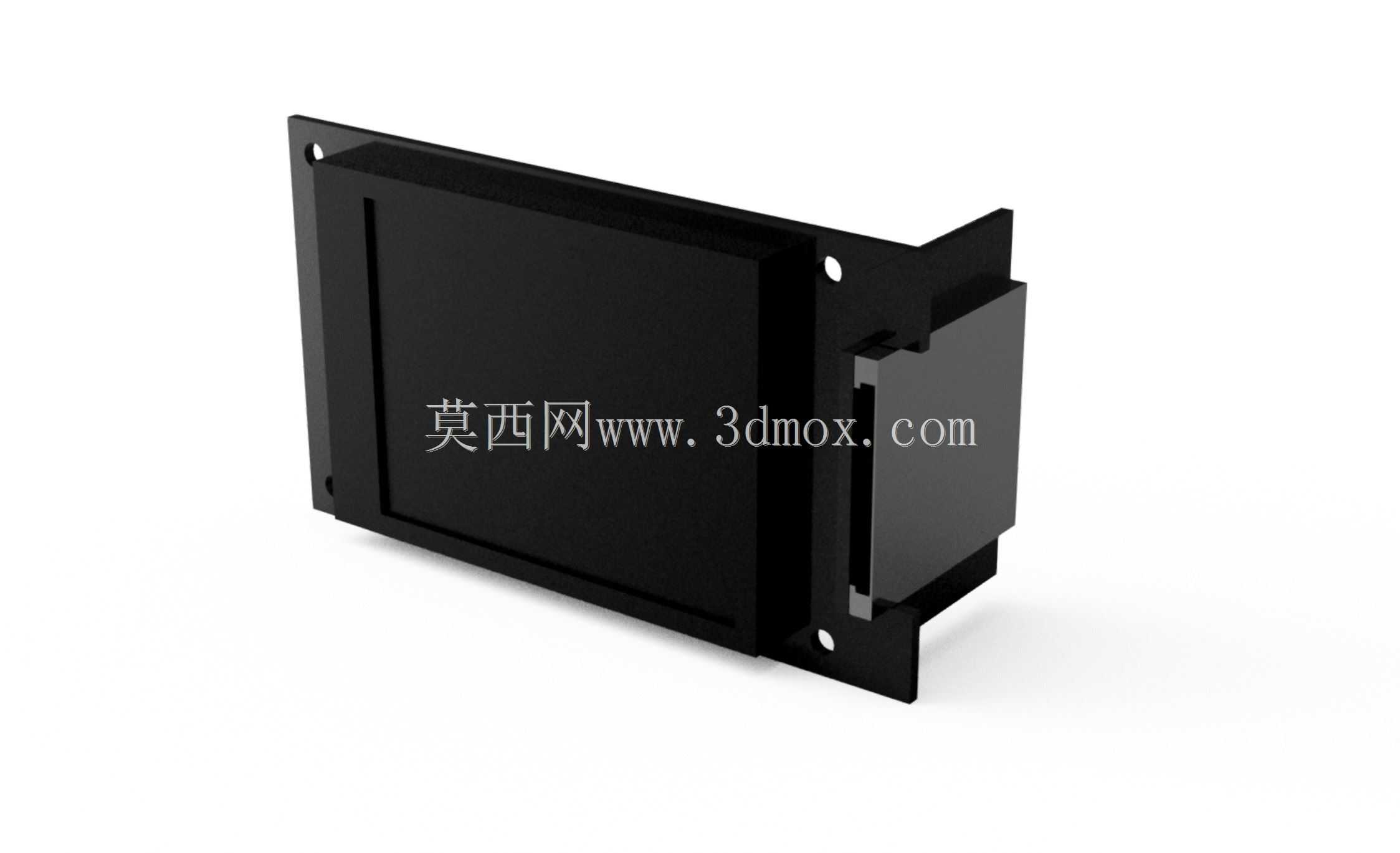

3D打印适配MKS TFT24V1显示屏外壳结构

　　在桌面级FDM 3D打印机的改装与DIY组装场景中，显示操控单元的安装适配一直是结构设计里容易被忽略却直接影响使用体验的环节。这款适配MKS TFT24V1版本触控屏的外壳结构，正是针对现有通用屏幕外壳匹配度不足的问题完成的结构设计，可直接通过FDM工艺打印成型，无需额外开模，适配个人DIY、小批量设备改装的实际需求。

　　从实际设备用途来看，该外壳承担三重核心作用：首先是为屏幕PCB板提供物理防护，避免车间、工作室环境里的粉尘、切削碎屑、少量溅落的耗材熔滴直接接触电路板，降低引脚短路、元件剐蹭损坏的概率；其次是提供标准化的安装接口，屏幕通过外壳两侧的带孔安装耳，可以直接固定在3D打印机的型材框架、设备面板预留位上，无需额外做打孔、粘胶等临时固定处理；最后是规整屏幕的外露边界，让屏幕正面与设备安装面保持齐平，提升整机外观的规整度，同时避免屏幕边缘突出带来的误碰、剐蹭风险。

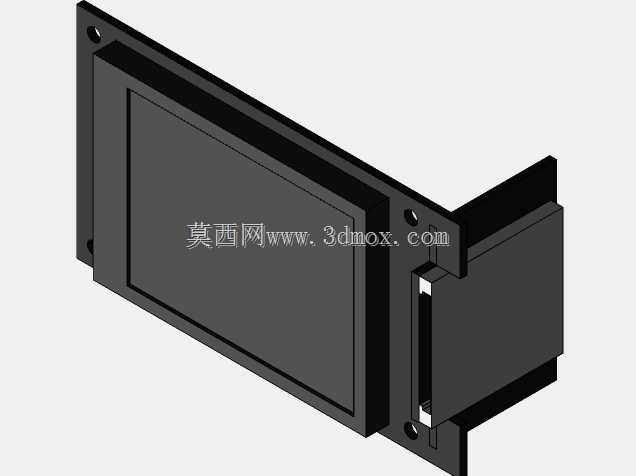

　　结构设计层面，这款外壳做了针对性的取舍优化：外壳正面做了与屏幕显示区域精准匹配的开口，边缘预留0.2mm的压合余量，安装后可以将屏幕玻璃面板牢牢压合在壳体内，不会出现晃动、移位的问题；侧面预留了屏幕排线、读卡器接口的对应避让槽，所有接口位置与PCB板上的元件位置完全对齐，不会出现插线受阻、接口被遮挡的情况。需要特别注意的是，屏幕配套的读卡器PCB存在小角度的安装倾斜，设计时在对应位置做了倾斜面的避让处理，预留了足够的装配间隙，避免打印后出现PCB装不进去、读卡器插卡受阻的问题。外壳的安装耳采用了外翻式的折弯结构，每个安装耳上预留了标准的M3螺丝过孔，孔位中心距与2020铝型材的槽位间距匹配，可以直接用T型螺母+M3螺丝完成固定，安装后屏幕与框架的连接强度足够，不会因为设备运行的振动出现松动。

　　尺寸与安装边界的控制上，所有建模面的尺寸公差控制在±0.1mm范围内，完全适配FDM 3D打印的工艺精度，即使用普通PLA、PETG耗材打印，也能顺利完成装配，不需要额外做打磨、修配。外壳的整体厚度控制在12mm以内，安装后突出设备面板的尺寸极小，不会额外占用设备的操作空间；屏幕背面的壳体做了局部镂空处理，既可以减少打印耗材的用量，也能为屏幕驱动板提供足够的散热空间，避免长时间工作时热量堆积导致的屏幕触控漂移、元件寿命缩短问题。外壳与屏幕的配合采用卡扣+少量螺丝固定的方式，不需要大量紧固件，拆装维护时只需要拧下两侧的固定螺丝，就能将屏幕从外壳中取出，方便后续的固件烧录、排线检修操作。

　　从实际应用的适配性来看，这款外壳不仅可以用在3D打印机的操控屏安装上，也可以适配小型数控设备、桌面级自动化装置的同尺寸触控屏安装场景，只要安装面的孔位匹配，就能直接使用。设计时没有在外壳表面做多余的装饰纹理，保留了3D打印件的原生平面结构，既降低了打印难度，减少了支撑材料的使用，也方便使用者根据自己的设备配色，选择不同颜色的耗材打印，或是在外壳表面做后续的喷漆、贴纸等个性化处理。外壳的边角位置全部做了R1.5的圆角处理，避免打印后出现尖锐的边角，安装和使用过程中不会划伤手部，也能减少应力集中，降低打印件边角开裂的概率。
