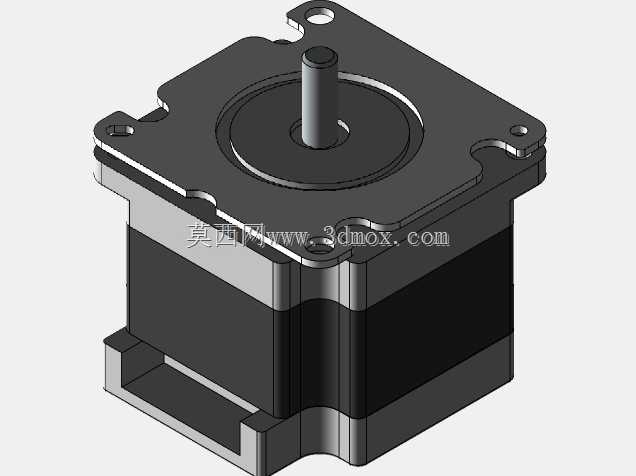

KH56系列两相混合式步进电机结构模型

在自动化设备的传动选型环节，56机座步进电机是中小负载点位传动场景里的常用动力元件，这款两相混合式步进电机的三维结构，完整还原了量产机型的安装边界与内部堆叠逻辑，能直接给设备布局阶段的结构工程师提供精准的干涉校验参考。从实际应用场景来看，这类电机常被用在3D打印机的进给轴传动、小型皮带输送机的驱动端、桌面型贴标机的送标机构、非标工装的工位切换动力单元上，因为混合式步进的步距角精度比反应式机型更高，低速运行时的振动抑制表现更好，不需要额外搭配减速箱就能满足多数中低速传动的定位需求，在负载扭矩不超过1.2N·m的工况下，传动链路的结构冗余度足够。做结构设计的时候，首先要卡准安装法兰的边界尺寸，这款56机座的安装孔位是标准方形法兰布局，四个安装沉孔的中心距、孔深、孔径都严格对应行业通用安装规范，前端出轴的直径、轴长、键槽尺寸都做了等比例还原，设计安装支架的时候不需要额外测绘实物，直接调用模型就能完成支架的孔位匹配，能避免前期打样时出现孔位错位、轴伸干涉的问题。模型的外形结构完整还原了电机的定子外壳、后端出线端、前端轴承端盖的堆叠关系，机身的叠厚尺寸对应标准机身长度，在做设备内部布局的时候，可以直接校验电机周边的走线空间、散热间隙，尤其是在多轴并排安装的场景下，能提前算出相邻电机的安全间距，避免后期装配时出现机身磕碰、出线空间不足的问题。从功能特性的结构还原来看，模型区分了定子铁芯的堆叠段、前后端盖的压铸铝结构、输出轴的轴承配合段，做传动链路的受力仿真时，可以直接提取各个部件的配合面，设置对应的材料属性完成静力学校验，不需要再重新拆分零件结构。设计思路上完全遵循量产步进电机的工艺逻辑，端盖的止口配合尺寸、机身的定位凸台都和实物一致，不会出现模型结构和量产件脱节的问题，不管是做设备的整机装配演示，还是做新机型的安装结构适配，都能直接复用这个模型的基准特征，减少重复建模的工作量。在做选型匹配的时候，还能通过模型的外形尺寸快速判断电机是否能放进设备的预留安装腔，尤其是在紧凑型非标设备的设计里，电机的机身长度、出线方向的预留空间往往是布局的卡点，这个模型把后端出线座的凸起尺寸也做了精准还原，能帮工程师提前规避后期装配时线缆弯折半径不足、和周边结构件干涉的问题。
