Y形接线三相电机转子结构设计

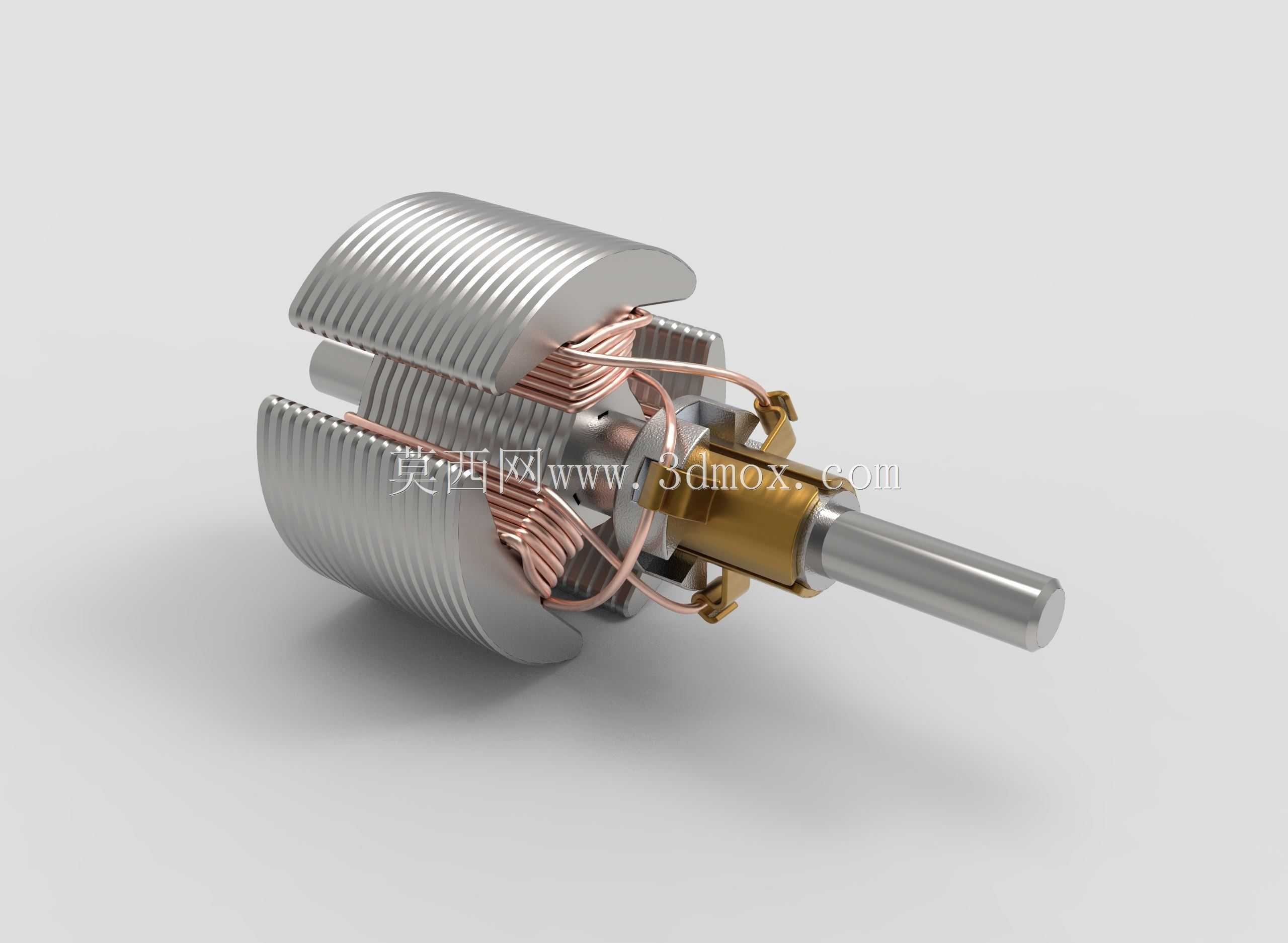

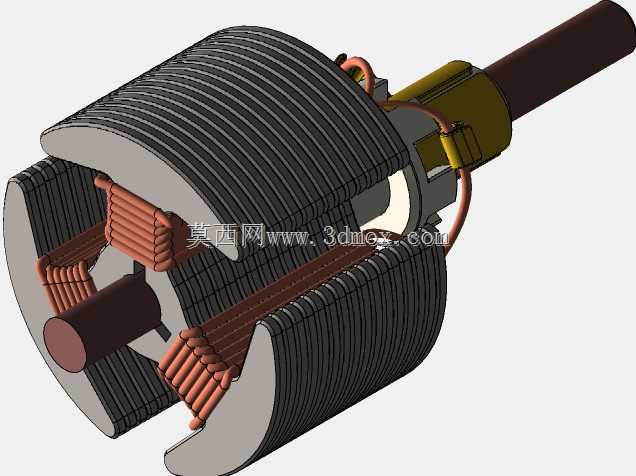

在中小型三相异步电机、车用启动发电机以及小型风力发电机组的电磁转换环节中，带Y形接线的转子是实现电能与机械能转换的核心运动部件，其结构设计直接决定了设备的运行效率、温升表现与长期运行可靠性。该转子采用圆柱形硅钢叠片压装铁芯结构，叠片间通过绝缘涂层隔绝涡流损耗，铁芯外圆均匀冲制下线槽，槽型根据绕组线径与嵌装工艺设计为半闭口梨形槽，既能够降低齿槽转矩带来的运行振动，也能在高速旋转时避免绕组受离心力甩出。三相绕组按照120度电气角度均匀嵌放在铁芯槽内，端部采用Y形星形连接方式，相较于三角形接线，Y形接线可降低绕组承受的相电压，适配低压供电场景下的绝缘设计要求，同时能有效抑制三次谐波环流，减少电机运行时的附加损耗。绕组端部通过绝缘支架与绑扎结构固定，接线端与集电环（或换向器）的连接端子采用铜质导电件压接，避免焊接带来的接触电阻不稳定问题，适配长期旋转工况下的电流传输需求。转子转轴采用40Cr调质钢材加工，与铁芯内孔通过过盈配合加键连接传递扭矩，轴伸端按照标准安装尺寸设计轴承配合位，可匹配标准深沟球轴承实现两端支撑，安装边界需考虑转子与定子铁芯的单边气隙值，通常中小型电机该气隙控制在0.2-0.5mm区间，建模时需严格控制铁芯外圆的同轴度公差，避免装配后出现扫膛故障。从设计逻辑上，该转子的叠片长度与外径尺寸需匹配对应功率等级的定子冲片参数，绕组匝数与线径根据额定转速、额定扭矩参数核算确定，端部接线的排布需做动平衡校核，在铁芯两端预留平衡块安装位置，确保转子在最高工作转速下的振动值符合行业标准。实际应用中，这类转子结构广泛适配通用工业驱动电机、小型便携发电机组以及伺服执行机构的动力输出端，建模时还原了绕组的绕向、端部绑扎结构以及接线端子的连接细节，可用于电机结构教学、新品开发阶段的装配干涉校验，也能作为电磁仿真分析的结构基础模型，帮助设计人员快速核对槽满率、端部通风间隙等关键参数，缩短产品开发的迭代周期。
