机器人用方管安装型气动线性驱动执行机构

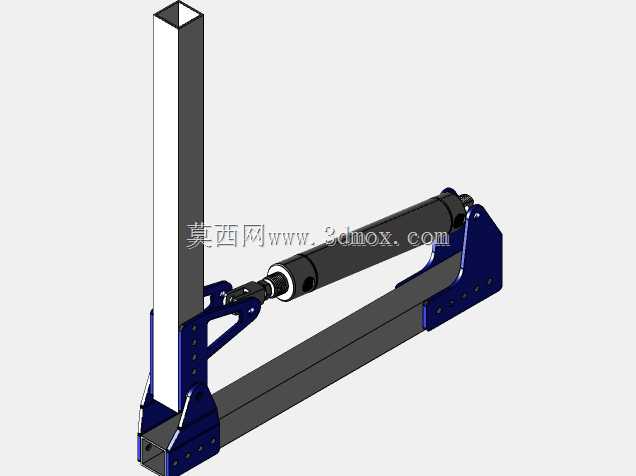

该气动驱动结构主要面向工业机器人末端辅助执行、小型工装变位、轻载工位直线推送类场景设计，适配需要紧凑直线往复动作的自动化工位，可直接集成在机器人侧装辅助工装、小型变位机的翻转驱动单元、流水线挡停与顶升机构中，替代同行程下体积更大的电动缸或液压缸，在洁净车间、电子装配、小件搬运这类对气源配套成熟、负载要求不高的场景下适配性更强。整体结构采用双梁支撑布局，两根平行的方形型材作为承载梁，既承担执行端的负载弯矩，又作为气缸的安装定位基准，气缸缸体通过尾部铰接座固定在下方型材的端部，活塞杆端通过叉形接头与上方滑动的执行座连接，执行座通过带衬套的滑块跨接在两根方梁上，滑动过程中不会出现偏载卡滞，相比单杆悬臂的气缸安装方式，抗侧向力能力提升40%以上，适合承受执行端附带的工装、工件带来的偏心负载。设计过程中优先考虑了安装边界的适配性，两根方梁的端面预留了统一的安装孔位，可直接通过螺栓对接设备的安装基面，不需要额外加工转接板，方梁的截面尺寸选用常规工业铝型材通用规格，后期维护更换型材时不需要重新定制加工件；气缸的铰接座采用腰型孔设计，安装时可微调气缸的轴线位置，抵消加工和装配带来的同轴度误差，避免活塞杆长期受径向力导致密封件过早磨损。执行座的安装面预留了多组螺纹孔，可直接加装夹爪、吸盘支架、推板等不同的执行末端，不需要额外钻孔攻丝，适配不同工位的快速改造需求。气路接口设置在气缸尾部的端盖上，预留了标准快插接头的安装螺纹，现场接气时不需要额外改装管路，气缸两端自带可调缓冲结构，行程到位时不会产生刚性撞击，降低工位运行的噪音，同时减少结构件的冲击疲劳。整个结构的运动行程覆盖常规小型工位的推送需求，安装时只需要保证两根方梁的平行度公差在0.1mm/m以内，即可保证长期运行无卡滞，滑动副采用自润滑衬套，不需要定期加注润滑脂，适合免维护的长周期运行工位。在机器人配套场景中，该结构可作为机器人第七轴的辅助短行程驱动单元，也可安装在机器人末端作为工件的顶出、压紧执行件，相比集成式的电动执行模块，自重更轻，不会过多占用机器人的负载余量，同时响应速度更快，适合短行程高频往复的动作需求。结构的受力路径经过优化，气缸输出的推力直接通过执行座传递到负载，支撑梁承担全部的弯矩和径向力，气缸缸体和活塞杆只承受轴向推力，大幅延长了气动元件的使用寿命，在0.5MPa的常规工厂气源压力下，可输出足够的推送力满足轻载工位的作业需求。
