可组装打印的助力手臂外骨骼结构

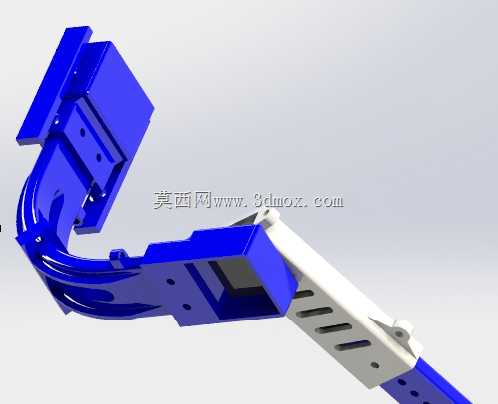

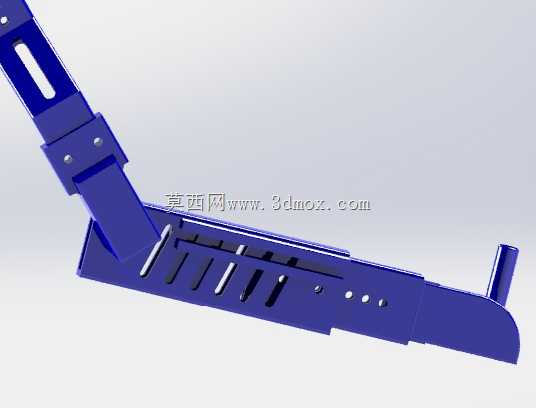

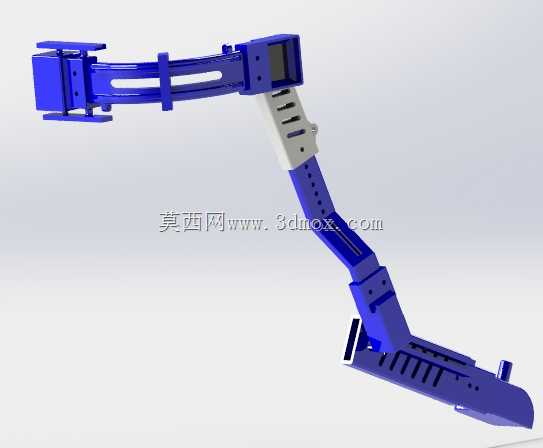

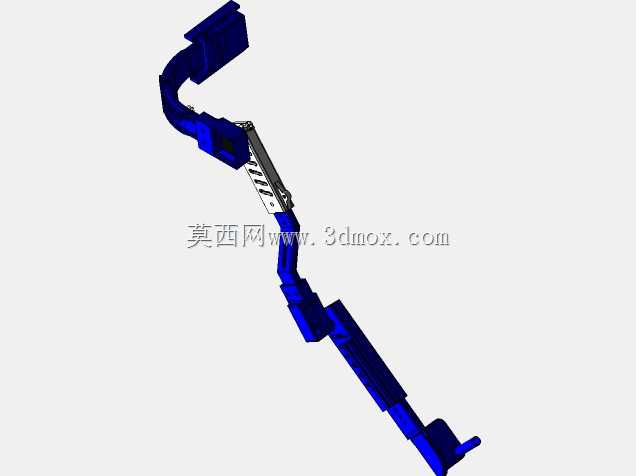

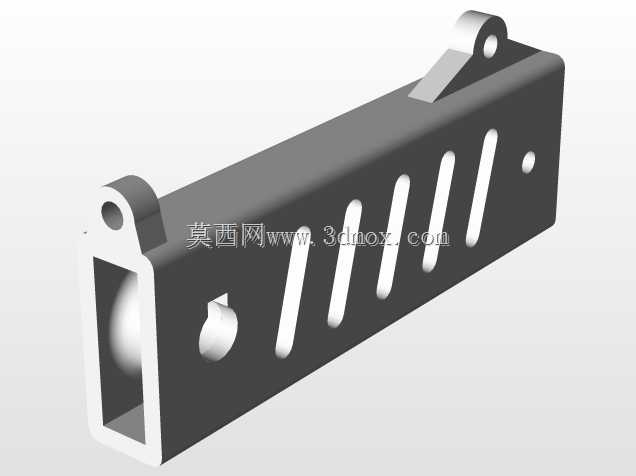

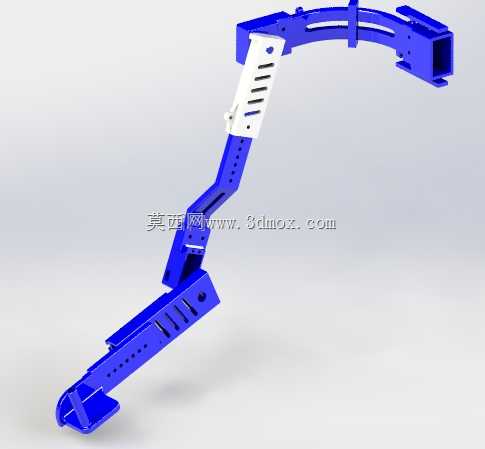

这款手臂外骨骼结构，主要面向肢体负重助力、康复辅助支撑类场景设计，可适配日常作业中的手臂托举减负、上肢康复训练中的动作支撑需求，在工业装配线长期抬臂作业、物流分拣持续持重操作、术后上肢肌力恢复训练等场景下，都能通过结构传导分散手臂承受的负载，降低肌肉长时间持续收缩带来的劳损风险。设计阶段优先考虑了分体打印组装的可行性，将整体结构拆分为多个独立可打印单元，最小打印成型边界控制在12.5cm×12.5cm×10cm范围内，无需大尺寸工业级打印设备即可完成所有零部件的制作，普通桌面级FDM打印设备即可满足加工要求，大幅降低了原型制作的门槛。结构上采用多段式铰接设计，每段臂托都贴合人体手臂的自然生理曲度，关节处预留了足够的活动余量，可适配手臂自然弯曲、伸展、小幅侧摆的常规动作范围，不会对正常肢体活动造成额外卡滞。臂身主体的蓝色段为贴合肢体的支撑托结构，内侧预留了绑带安装位，可通过柔性绑带将结构与手臂可靠固定，中间的金属色段为核心受力传导段，采用镂空式框架设计，在保证结构刚性的前提下尽可能降低自身重量，避免额外增加穿戴者的负重负担。设计过程中特意规避了一体化复杂曲面结构，所有拼接位置都设计了对应的卡扣与定位槽，组装时无需额外复杂工装，依靠结构本身的定位特征即可完成快速拼接，拼接后关节阻尼可根据使用需求进行微调，既可以在负重状态下提供稳定的支撑力，也不会因为阻尼过大影响正常的肢体动作。从安装边界来看，整体结构沿手臂自然走向布置，横向突出尺寸控制在合理范围内，穿戴后不会因为结构过宽影响作业时的近身操作，也不会与常规的工作服、作业手套产生干涉。受力传导路径从手部持重位置沿臂段结构逐步传导至上臂固定位置，将局部集中负载分散到整个手臂的接触面，避免局部压强过大造成的穿戴不适感，适合长时间连续穿戴使用。
