机加工固定作业用台虎钳结构设计

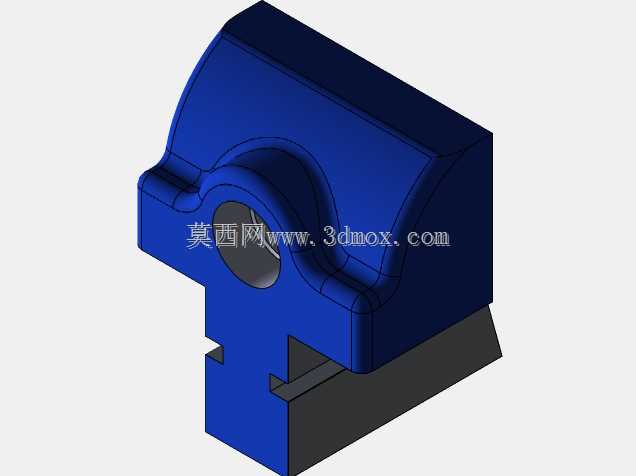

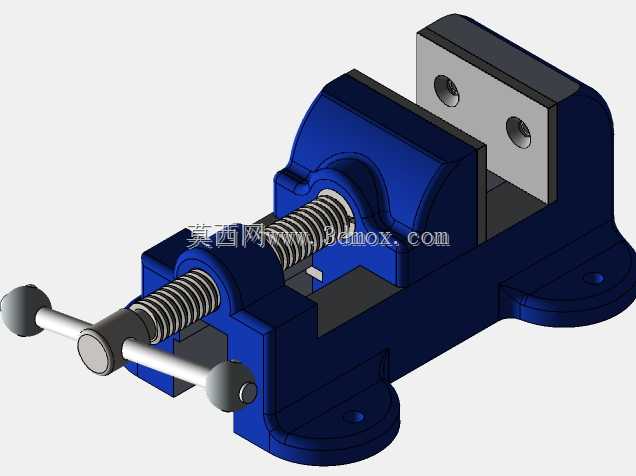

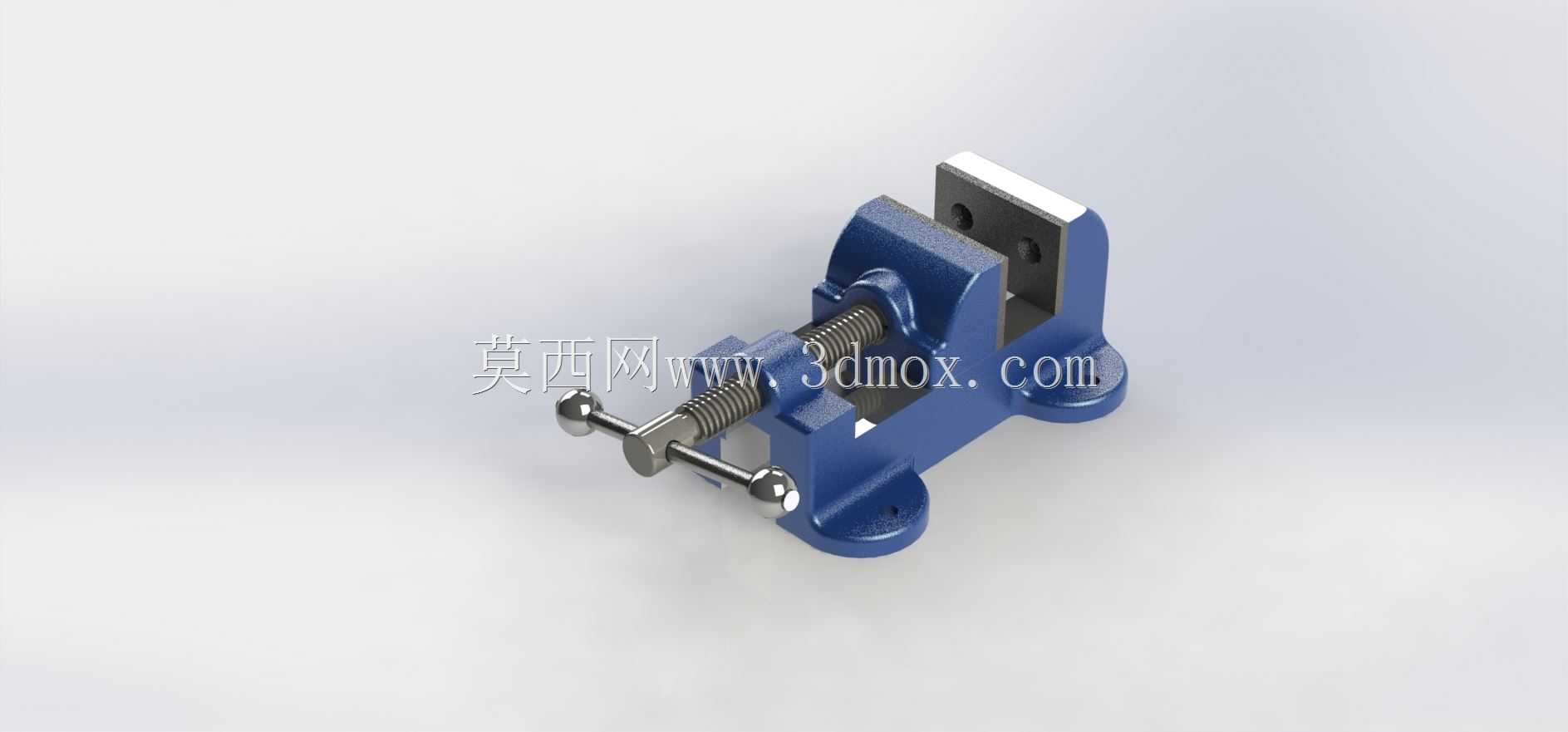

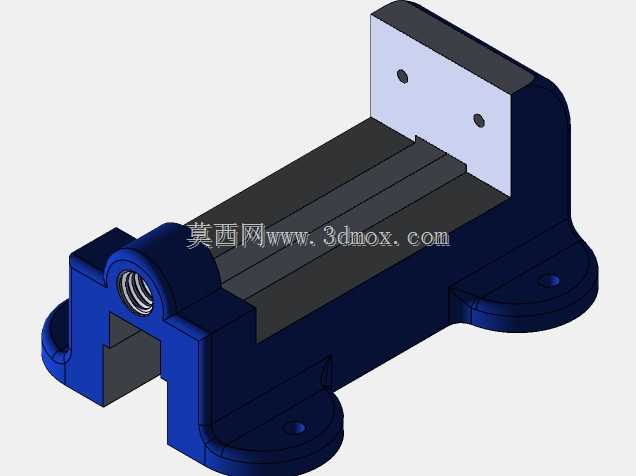

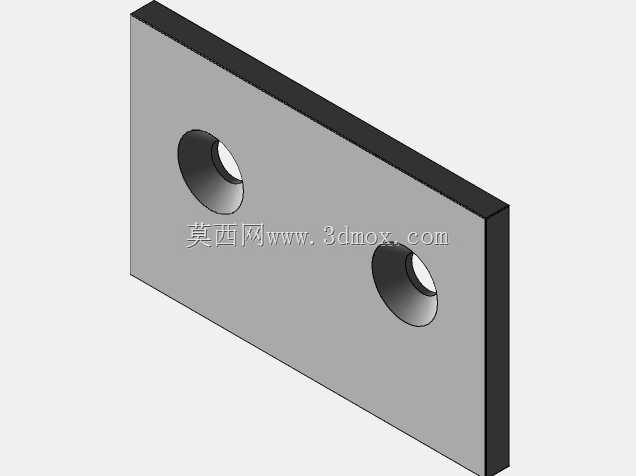

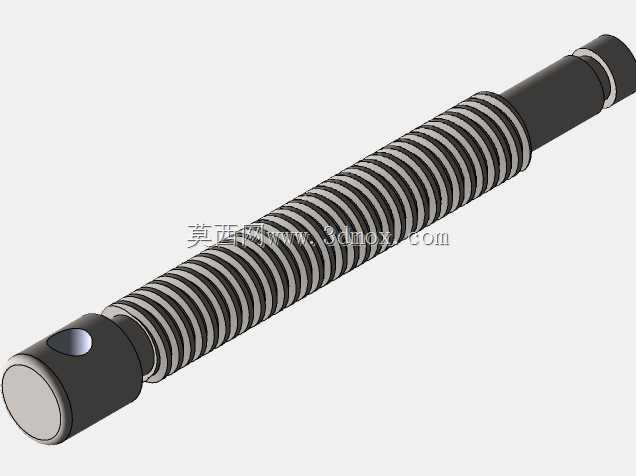

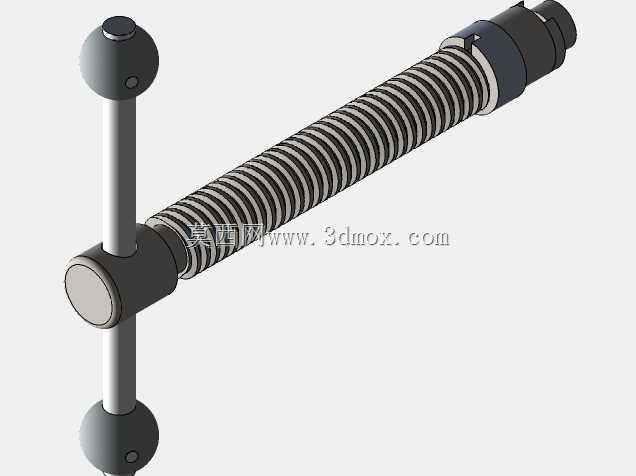

在常规机加工、钳工装配、小型工件修配场景中，这类台虎钳是工位上最基础也最核心的夹持工装，区别于机用平口钳，它的安装适配性更强，既可以固定在木质钳工台、金属焊接工作台的边缘，也能通过底座的安装孔配合螺栓锁附在定制化工位台面上，适配多场景的工位布置需求。从结构设计逻辑来看，这款台虎钳采用整体式铸铁钳身，主体结构的刚性经过受力校核，在夹持最大规格工件时，钳身不会出现明显的形变偏移，保证夹持精度的稳定性。活动钳身通过梯形丝杠带动实现开合，梯形螺纹的传动特性兼顾了传力效率与自锁性能，当夹持力达到作业需求后，丝杠不会因为加工过程中的振动出现回松，避免工件移位引发的加工误差或安全隐患。钳口部分采用可拆卸式淬硬钢钳口板，表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，也可以更换铜质、铝质或者尼龙材质的软钳口，避免夹伤工件的已加工表面，适配精加工件的装夹需求。底座部分设计了两个带沉孔的安装耳，安装时可以根据工位的实际操作空间，调整台虎钳的安装朝向，让钳口的开合方向适配操作人员的作业习惯，减少作业过程中的转身、抬手幅度，降低长时间作业的疲劳感。从安装边界来看，这款台虎钳的整体占地尺寸适配常规宽度的钳工工作台，安装后钳口的高度刚好匹配成年人站姿作业的肘部高度，操作人员在进行锉削、锯切、小型零件装配、工件打磨等作业时，手臂可以自然放置在台面上，操作姿态更符合人体工程学要求。在功能设计上，固定钳身与活动钳身的导轨配合面经过精加工，配合间隙控制在合理范围内，活动钳身移动过程中不会出现上下翘动或者左右偏摆，保证两钳口的平行度，装夹矩形工件时，钳口可以与工件表面完全贴合，夹持力均匀分布，不会出现工件局部受力过大导致的变形。丝杠端部设计了穿杆式摇把，转动摇把时可以通过杠杆原理放大输入力，不需要借助额外的加力杆就能获得足够的夹持力，同时摇把可以在丝杠端部的孔内自由滑动，操作人员可以根据工位的空间情况，调整摇把的转动半径，在狭窄空间内也能完成钳口的开合操作。这类台虎钳除了应用在机械加工车间的钳工工位，也广泛配置在木工工坊、设备维修站点、职业院校的实训工位上，既可以用来夹持金属工件完成划线、锉削、攻丝、套丝等基础钳工工序，也可以夹持小型木质零件完成打磨、拼装作业，还能在设备维修时夹持小型零部件完成拆卸、更换、调试等操作，是通用性极强的工位夹持工装。
