高精度光学水准仪测绘仪器三维设计

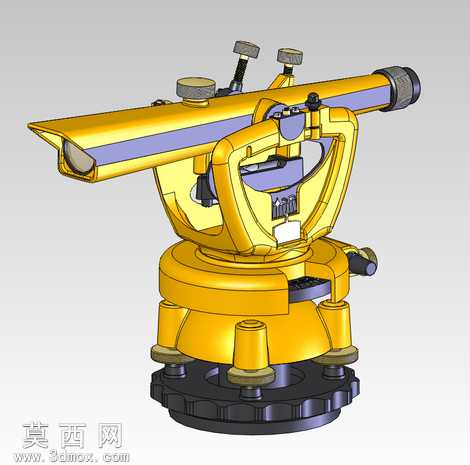

本次三维设计围绕经典光学水准仪展开，完整还原了测绘作业中这款核心测量设备的全结构细节。建模阶段优先梳理水准仪的功能层级逻辑，从底部基座的调平结构开始，逐一拆解三角支撑脚螺旋、水平度盘基座、照准部支架、望远镜镜筒、微动微调机构、水准器组件等核心功能模块，确保每一处结构的装配关系完全符合真实设备的机械运动逻辑。材质渲染阶段针对不同部件的物理属性做了精细化区分：主体承重结构采用工程测绘仪器经典的亮黄色喷塑金属材质，还原漆面的细腻哑光金属质感，同时做了轻微的使用磨损质感处理，避免塑料感；望远镜镜筒的握持区域做了防滑橡胶材质的纹理表现，镜头光学部件采用高透玻璃材质，添加了符合光学特性的折射与反射效果，调节旋钮做了滚花防滑纹理与金属镀铬包边的细节区分，底部基座的黑色金属部件做了氧化发黑的材质处理，不同材质的粗糙度、反光度、金属度参数经过反复调试，最终呈现的渲染效果高度贴近真实水准仪的实物观感。结构设计上严格遵循水准仪的实际工作原理，调平脚螺旋的螺纹传动结构、照准部的水平旋转限位结构、望远镜的俯仰微调结构、制动锁紧机构的卡扣细节都做了1:1的参数化还原，每一个活动部件的运动行程都参考真实设备参数做了约束设置，既保证外观的高度还原，也能支撑后续的装配模拟、运动仿真需求。设计过程中对比了多款经典光学水准仪的结构差异，最终选定这款兼具复古机械质感与成熟结构设计的型号作为还原对象，在细节处理上特意保留了早期测绘仪器的机械美学特征，比如外露的调节螺杆、刻度盘的蚀刻纹理、镜筒上的标识铭牌区域都做了精细化刻画，没有做过度的现代化简化，既满足三维模型的展示需求，也能为测绘仪器的结构教学、产品改良设计提供精准的三维参考依据。
