教学演示用气动搬运机械手结构设计

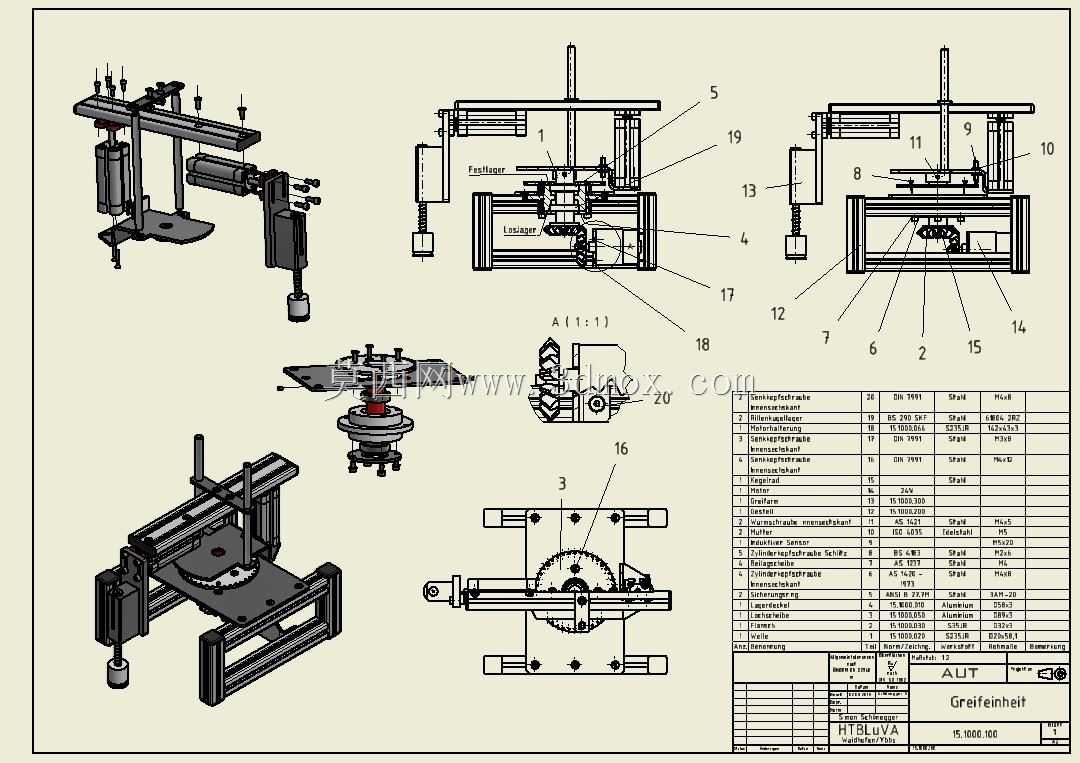

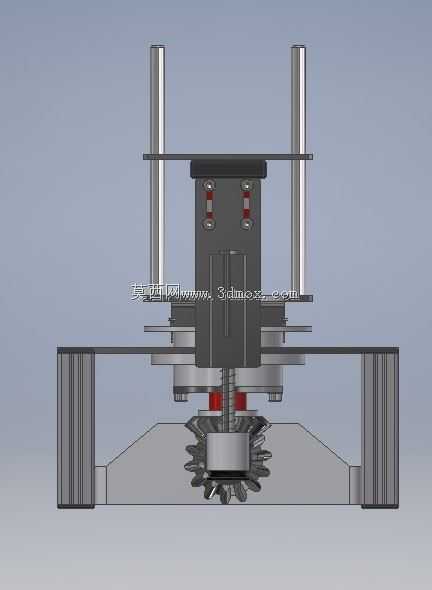

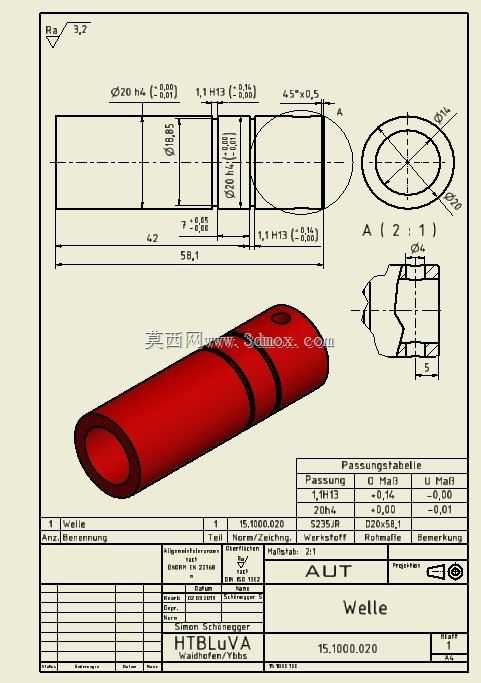

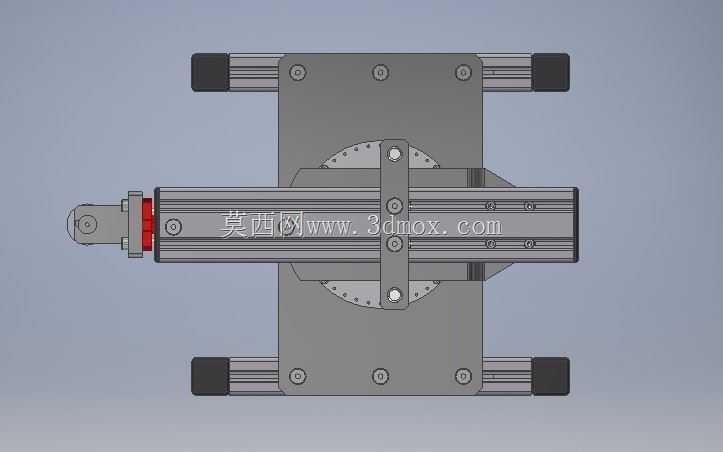

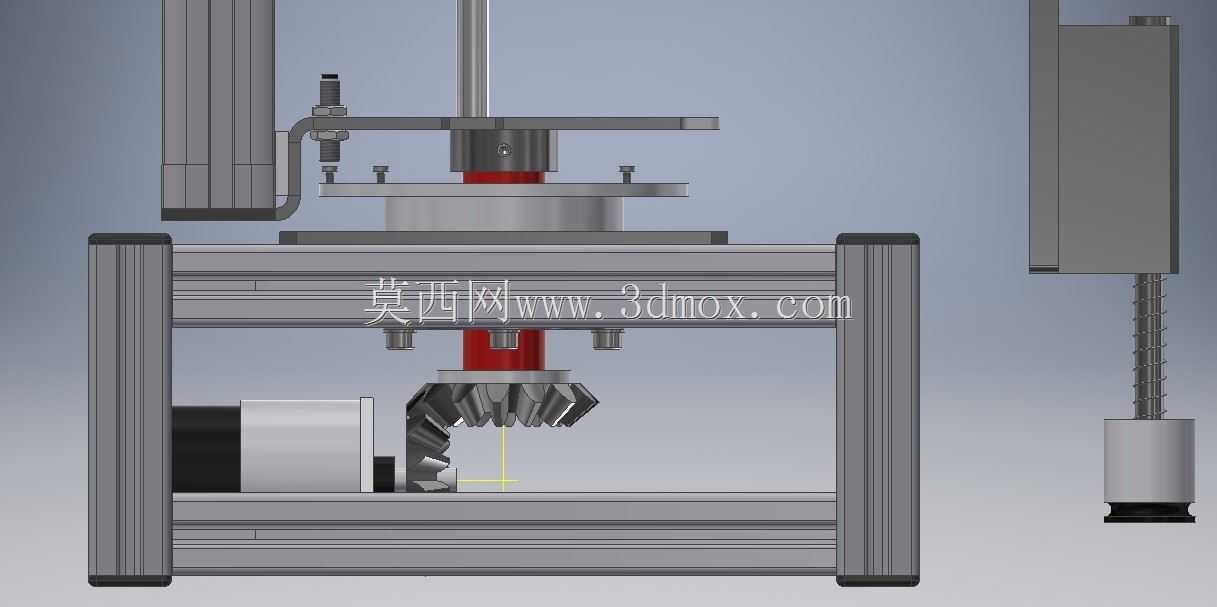

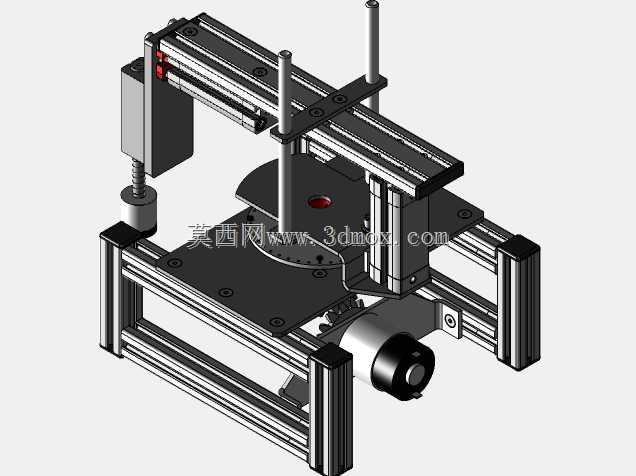

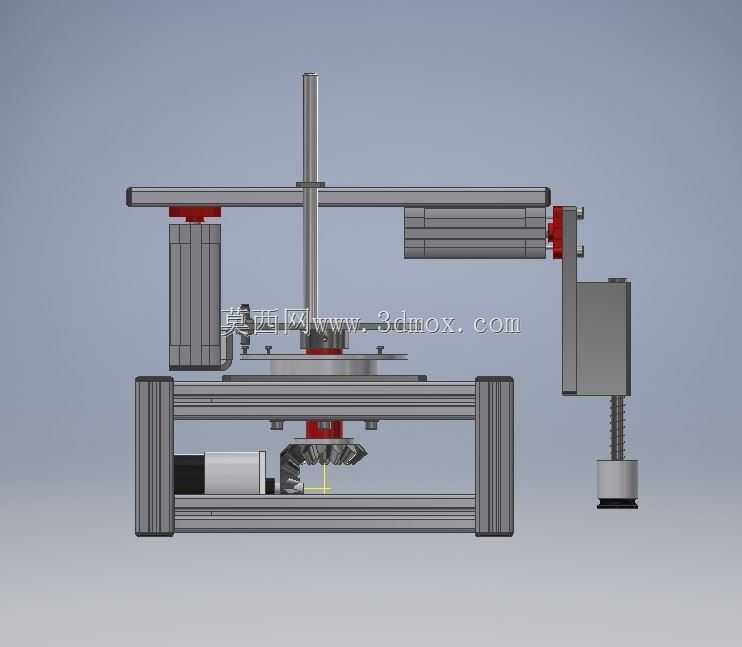

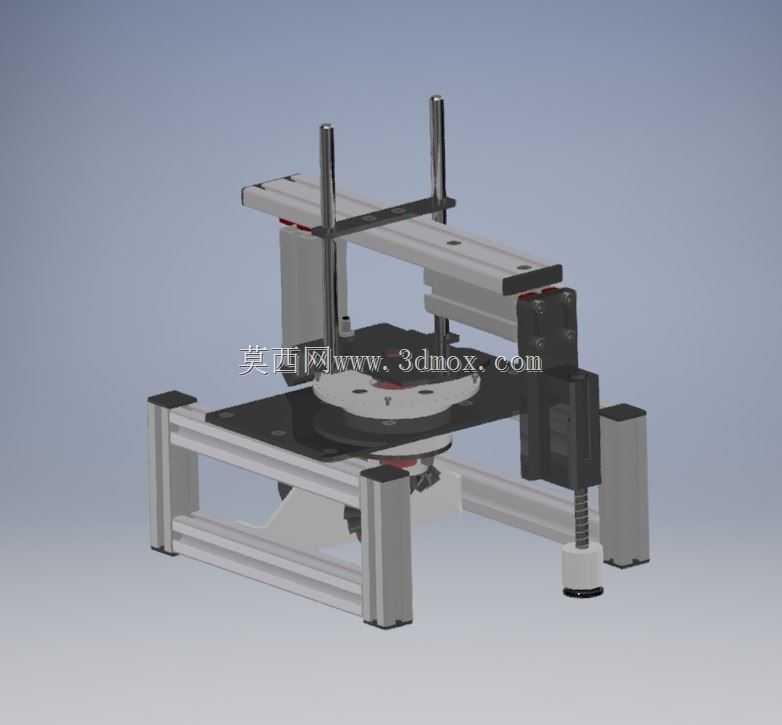

这款搬运机械手的结构设计，最初是面向职业院校、高校工科实训场景开发的教学演示载体，也可直接移植到小型自动化产线的轻载工位完成物料转运作业。整套设备采用铝型材搭建底部支撑框架，型材拼接处采用标准角件连接，无需复杂焊接工序，既方便实训场景下的拆装重组教学，也能在实际产线部署时快速调整安装边界，适配不同高度的来料工位与接料平台。底部框架预留了充足的地脚安装孔位，可直接固定在实训台或者车间工作台面上，避免运行过程中出现晃动偏移，框架横向跨度控制在400毫米区间，纵向深度320毫米，整体占用台面空间较小，不会过多挤占实训台或者产线的操作区域。设备的执行端采用气动驱动逻辑，竖直方向搭配导杆气缸完成升降动作，导杆的导向结构可避免升降过程中出现偏摆，保证末端取料位置的重复精度，水平方向采用无杆气缸搭配线性导轨实现横向平移，导轨滑块的预紧间隙经过调校，运行过程顺滑无卡顿，可覆盖300毫米的水平搬运行程，足够满足相邻两个工位之间的物料转移需求。末端执行部分预留了标准气爪安装接口，可根据实际搬运的物料形态更换夹爪、真空吸盘等不同取料部件，适配教学场景下不同形状工件的搬运演示需求，也能在实际产线中匹配薄片、块状、轴类等不同形态的轻载工件。旋转工位设置在设备中部，采用回转支撑结构搭配带轮传动，可实现0到180度的工位回转，能够将取料位的物料转移到不同角度的放料位，拓展了设备的工位适配能力。整套结构的走线全部采用铝型材内置槽道布置，外部无裸露管线，既避免实训操作过程中管线剐蹭造成的安全隐患，也能让学习者清晰掌握工业设备的管线排布规范。设计过程中特意简化了冗余的结构部件，每个运动模块都采用独立的安装板固定，方便拆解演示单个传动单元的工作原理，学习者可通过拆装快速理解气动机械手的运动逻辑、传动配合关系以及安装调试要点，也可基于这套基础框架拓展视觉定位、多轴联动等进阶功能，完成二次开发设计。实际部署时，设备的气源接口设置在底座侧面，采用标准快插接头，连接车间常规0.5-0.7MPa压缩气源即可运行，无需额外配置高压动力源，适配绝大多数教学实训场地与小型产线的动力条件。
