滑块驱动双足步行机械结构设计

这款步行机械结构采用滑块作为核心传动构件，区别于传统多关节串联的步行机构设计，整体依托滑块的直线往复运动转化为腿部的迈步动作，大幅简化了传动链路，降低了多关节协同控制的复杂度。从实际应用场景来看，该结构可适配小型教育演示机器人、低速巡检代步装置的行走单元，也可作为仿生机械教学的实操案例，帮助学习者理解直线运动到仿生步行动作的转化逻辑。

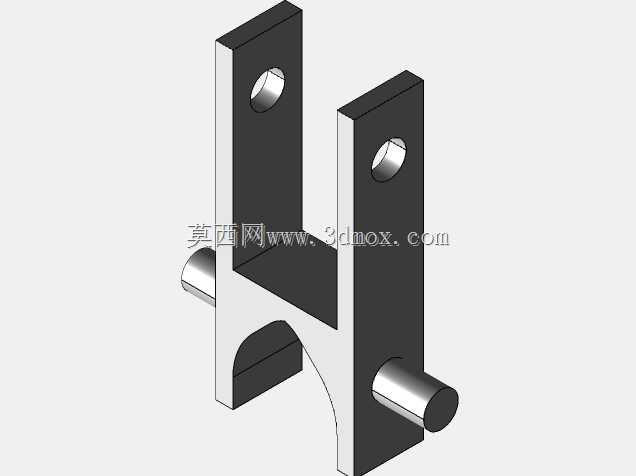

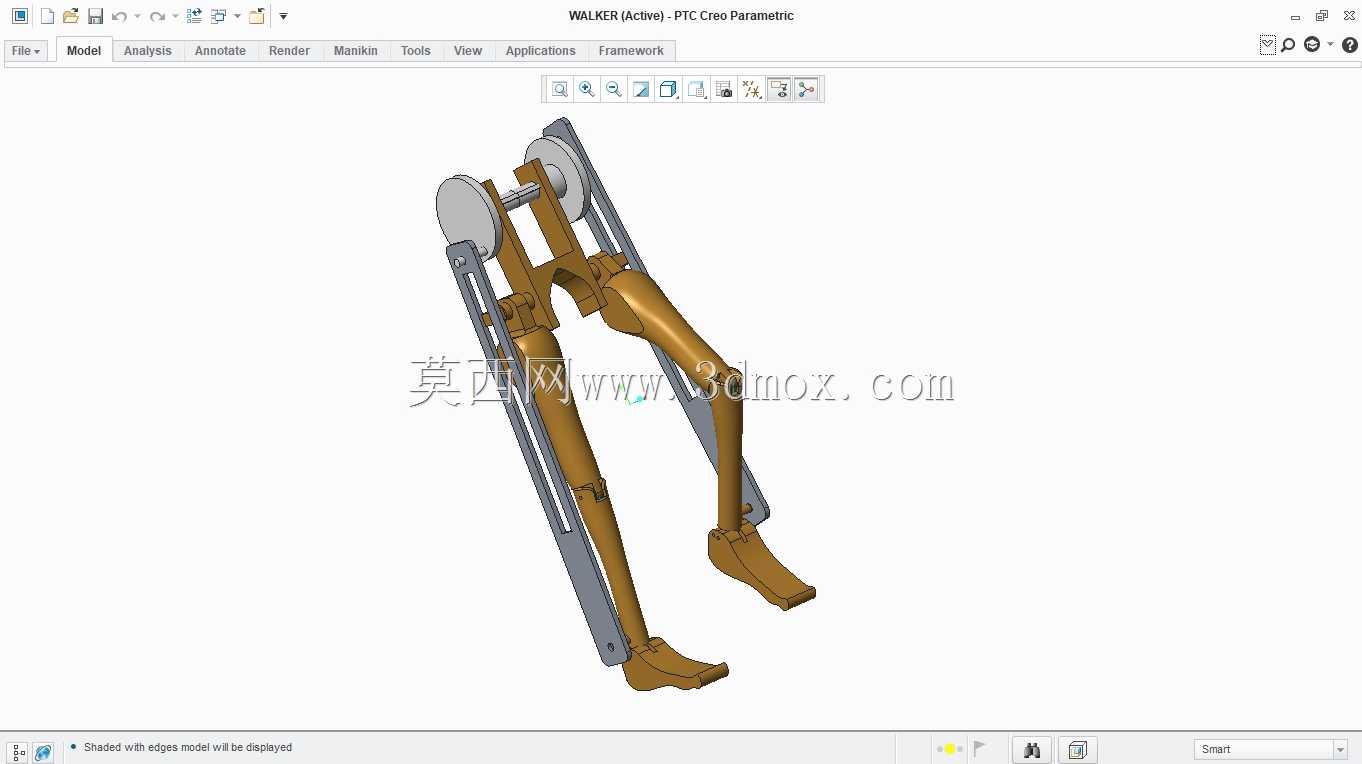

设计过程中优先考虑了动作的连贯性，腿部构件的铰接点位置经过反复校核，确保迈步过程中足部的运动轨迹贴合人类行走的抬升、前移、落地路径，避免行走过程中出现卡滞或足部拖地的问题。滑块组件布置在双腿上部的连接区域，通过两侧对称的连杆分别与左右腿的大腿、小腿构件铰接，当滑块沿导向构件做往复直线运动时，会同步带动两侧连杆牵拉腿部构件绕铰接点转动，实现左右腿交替迈步的动作，无需额外设置复杂的差速或相位调节结构，单动力输入即可完成完整步行动作输出。

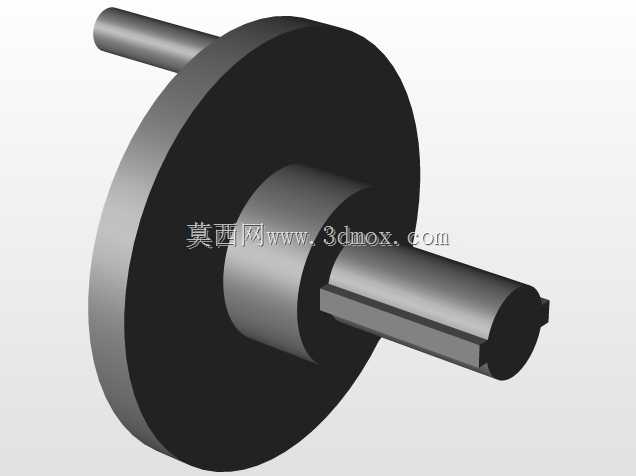

从安装边界来看，该结构整体宽度控制在适配小型承载平台的范围内，上部预留了动力安装位，可直接匹配小型旋转电机搭配曲柄滑块机构作为动力源，也可适配直线电机直接驱动滑块动作；腿部构件的长度比例经过优化，迈步时的步幅高度可满足常规平整路面的通行需求，足部设置了平面接触端，行走时可保证足够的支撑面积，降低侧翻风险。结构的受力路径经过梳理，行走过程中滑块承受的交变载荷通过两侧连杆均匀分散到腿部各铰接点，避免局部应力集中，所有铰接位置均预留了标准轴件安装位，可直接选配通用销轴、轴承完成装配，无需定制特殊连接件。

不同于依赖多舵机协同的多自由度步行结构，该滑块驱动的设计将控制逻辑简化为单动力的转速调节，仅需调整动力输入的转速即可改变行走速度，调试门槛更低，适合入门级机器人开发者参考使用，也可作为非电控纯机械步行演示装置的核心结构，直观展示机械传动的动作转化原理。
