动力式包胶辊道输送设备结构设计

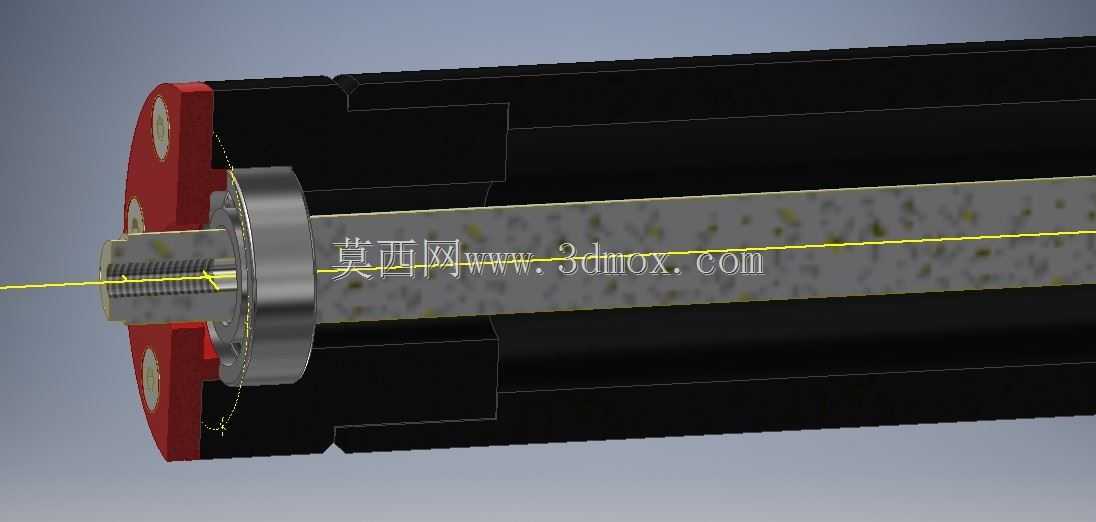

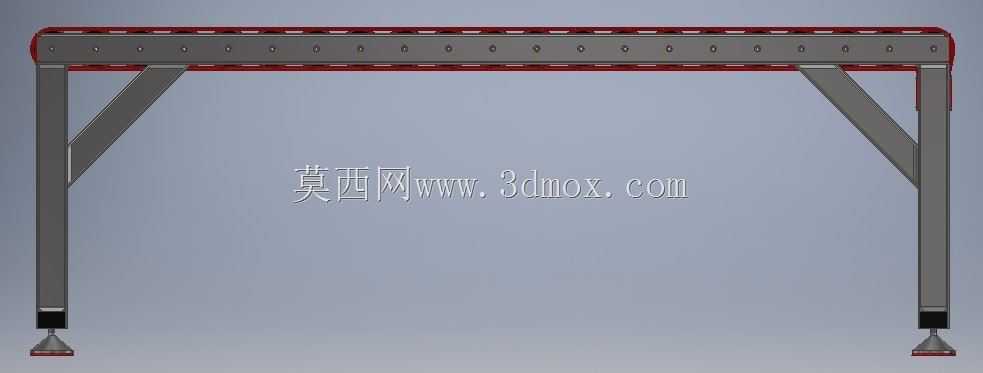

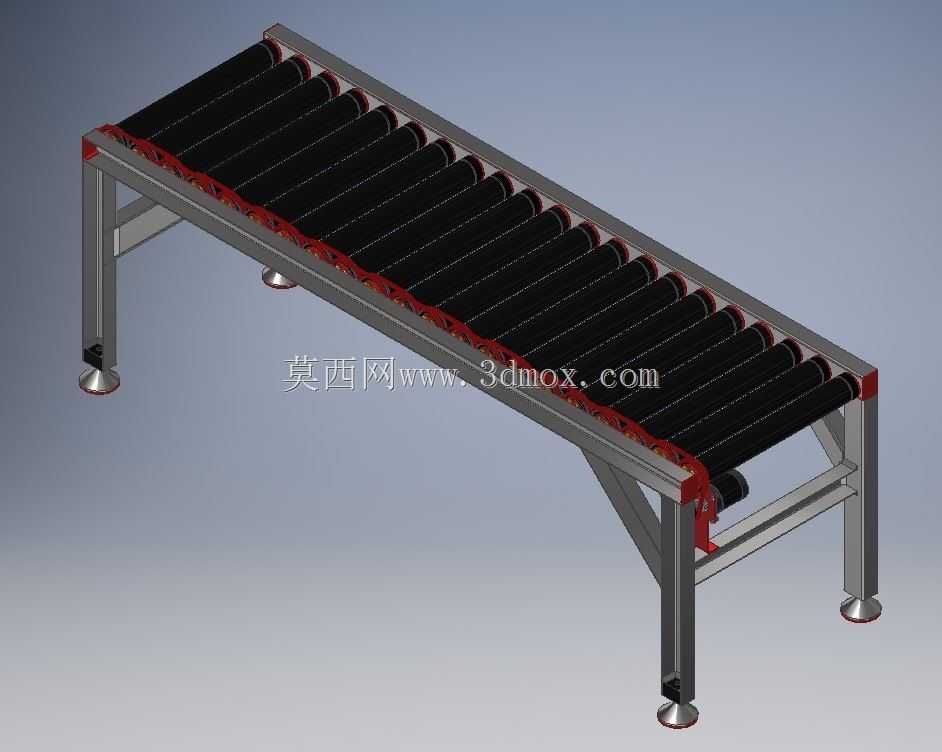

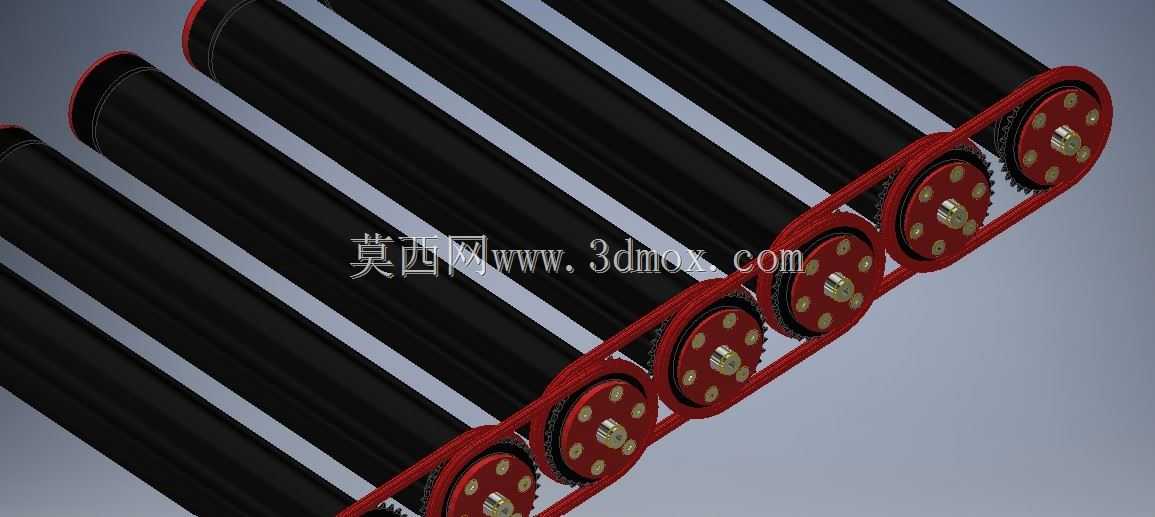

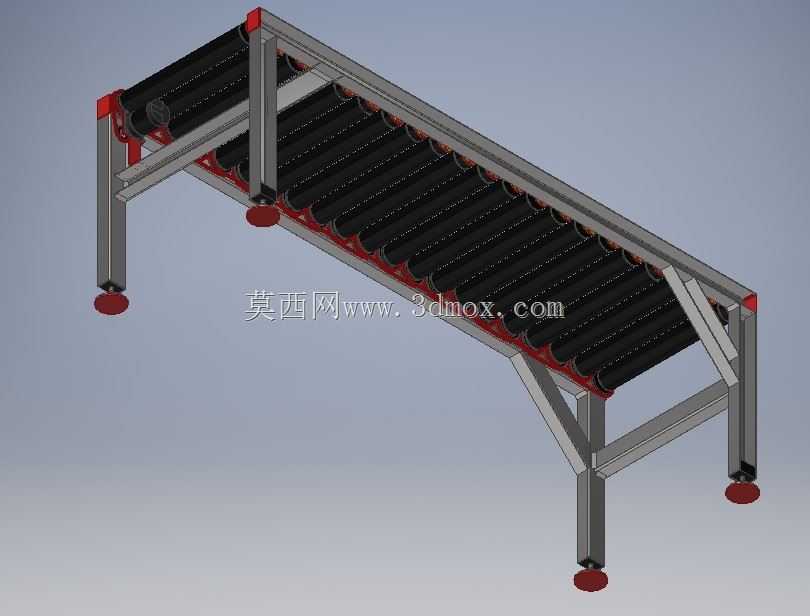

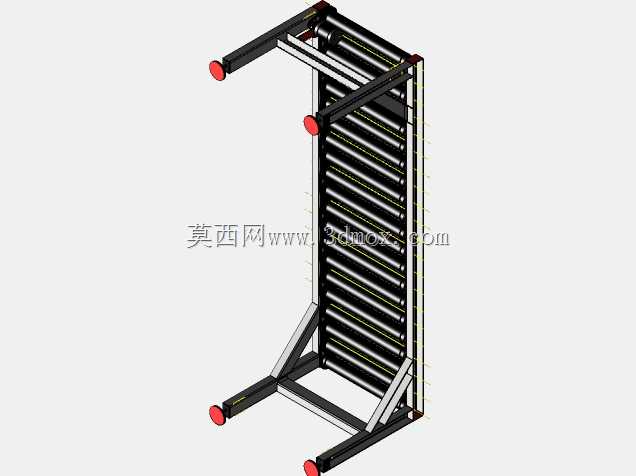

这款动力辊道输送结构，主要面向车间内工序间的规整物料转运场景，常见于五金件加工、成品包装、仓储分拣、家电装配等产线环节，用来替代人工搬运完成箱装件、托盘载件、硬质平底工件的水平位移输送，可单台独立使用，也可多台拼接组成长距离输送线，还能与顶升移栽机、转角机、分拣机构搭配组成自动化输送回路。从结构设计逻辑来看，机架采用工业铝型材或碳钢方管焊接框架，支腿底部配置可调脚杯，可根据现场地面平整度调整设备整体水平度，支腿与主框架之间加装斜向加强筋，避免长距离输送时框架出现挠度变形，保证辊筒安装面的平面度公差控制在合理范围内，防止输送过程中工件出现跑偏、卡滞问题。辊筒部分采用包胶设计，外层黑色耐磨橡胶层可增大与工件底面的摩擦力，避免硬质金属辊筒刮花工件表面，同时能降低输送过程中的运行噪音，辊筒两端采用精密轴承座安装在机架侧梁上，单根辊筒的径向跳动量控制在较小范围，保证输送运行的平稳性。动力传递采用端部链轮链条传动结构，侧梁内侧布置传动链与张紧机构，可根据输送负载调整链条张紧度，避免传动打滑，驱动端配置减速电机安装位，可根据输送速度、负载重量匹配对应功率的驱动单元，常规工况下输送速度可覆盖0.2-0.5m/s的常用区间，单台设备额定负载可满足多数常规工业工件的输送需求。安装边界方面，这类辊道输送机的宽度可根据常用工件尺寸定制，常规适配400-1200mm宽度的工件，设备整体高度通常匹配车间作业台面高度，在700-900mm区间调整，支腿可调范围预留±50mm的调节量，适配不同现场的安装高度差；设备两端预留拼接连接孔位，多台对接时可通过连接板快速固定，保证对接处辊筒间距符合安全规范，避免小件从缝隙掉落。侧梁上预留的传感器安装槽位，可按需安装光电开关、到位传感器，实现与上下游设备的信号联动，满足自动化产线的联控需求。整体结构没有冗余设计，所有易损件均采用标准件配置，后期维护时可快速更换辊筒、链条等损耗部件，降低产线运维成本。
