无人机用火焰100A低压无刷电调结构

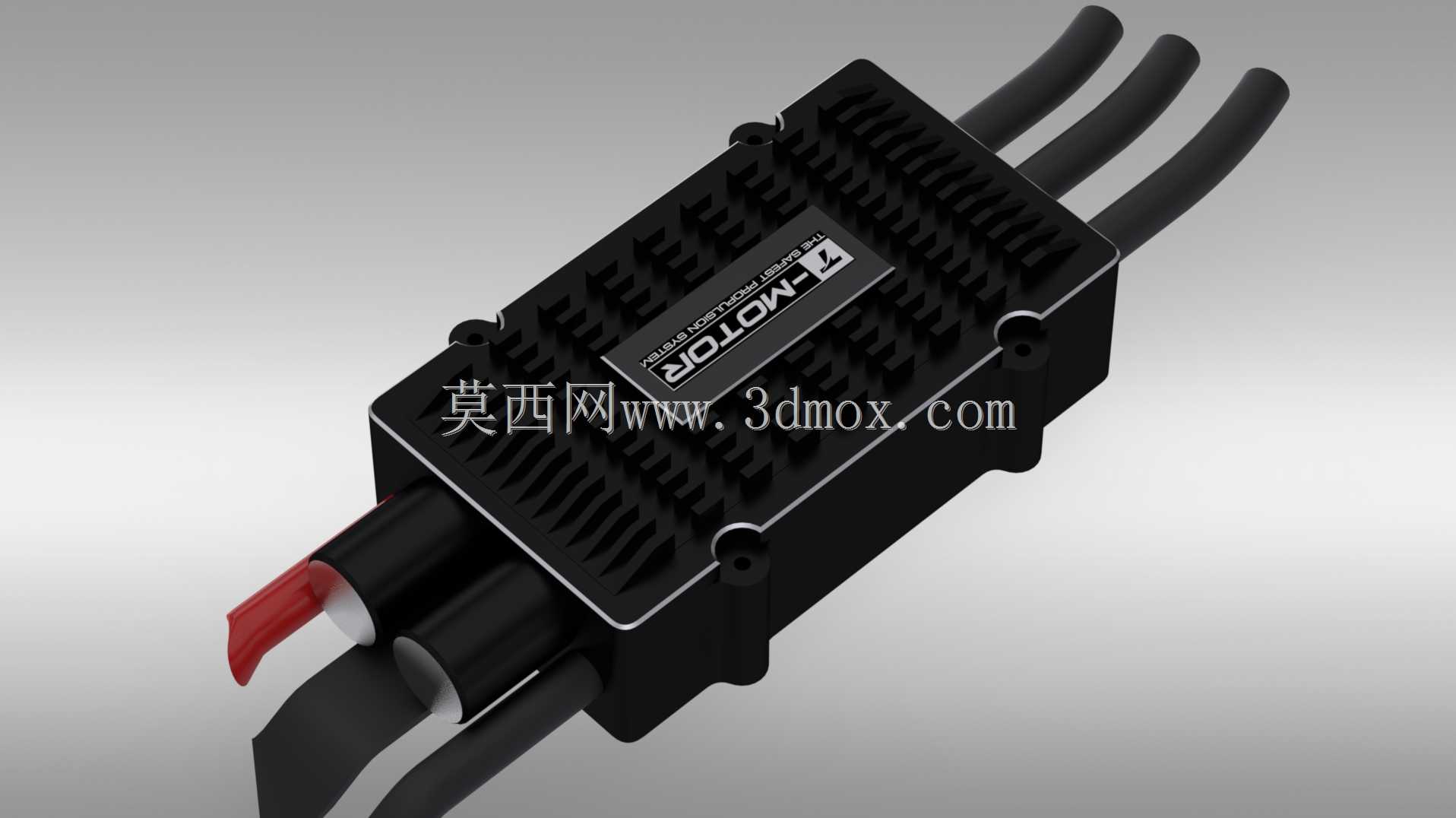

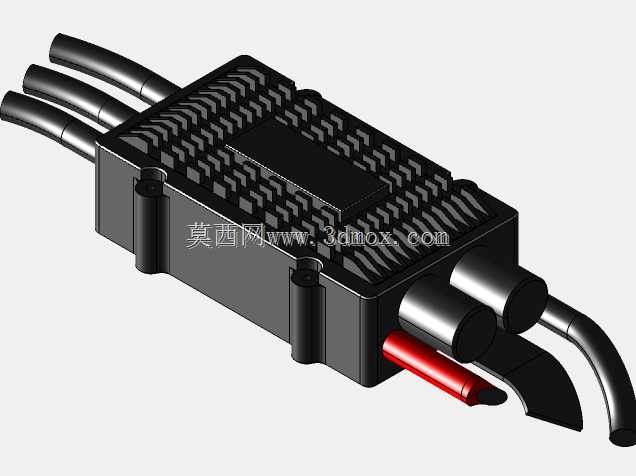

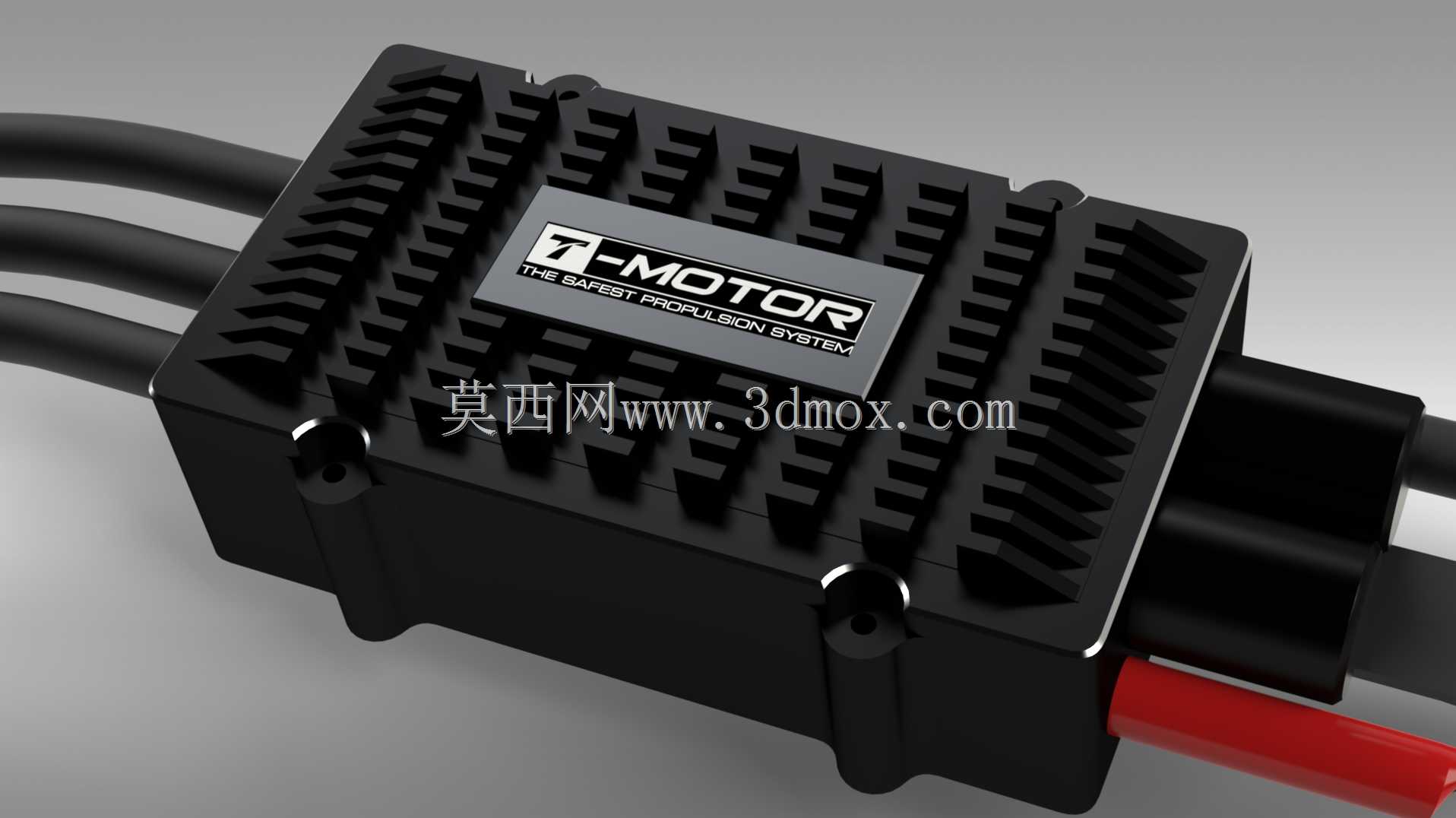

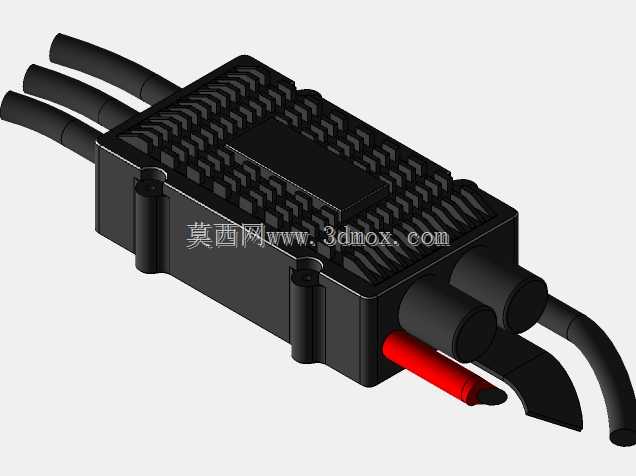

这款低压电子速度控制器，主要适配多旋翼、固定翼等中小型无人机动力系统，也可用于其他搭载低压无刷电机的小型移动载具、特种作业机器人的动力调速场景，核心作用是接收飞控或操控端的控制信号，将电池输出的直流电转换为可调节的三相交流电，精准控制无刷电机的转速与启停，保障动力输出的线性度与响应速度，满足载具不同工况下的动力需求。从结构设计来看，外壳采用带密集散热鳍片的一体化硬质壳体，鳍片沿壳体长边方向排布，在不额外增加整体安装体积的前提下，大幅提升了壳体与空气的接触面积，可将功率管工作产生的热量快速导出，避免长时间大电流输出时出现过热降频甚至元器件烧毁的问题，壳体边角做了圆弧过渡处理，既可以减少安装过程中的磕碰损伤，也能降低飞行过程中的风阻。壳体侧面预留了带密封结构的出线位，动力线与信号线分别从不同侧引出，其中大电流动力线采用粗径多股铜芯线缆，外层包裹耐高温绝缘层，可承载100A持续工作电流，信号线做了屏蔽处理，避免动力线的电磁干扰影响控制信号传输稳定性。安装边界方面，壳体底部预留了对称分布的固定孔位，孔位间距适配主流无人机机架的安装梁尺寸，安装时可通过减震胶柱与机架连接，既可以降低电机运转产生的振动传递到壳体内部的电路板，提升元器件使用寿命，也能避免电调自身的振动影响飞控的传感器精度。内部电路板采用分层布局，功率驱动层与信号控制层做了物理隔离，功率器件直接贴合外壳内壁的导热面，通过导热硅脂填充间隙降低热阻，控制层集成了信号处理、电流检测、保护电路，可实现过流、过温、欠压等多重保护，当检测到工作参数超出安全阈值时，会自动限制输出功率或切断输出，避免动力系统与电池出现不可逆损坏。实际选型适配时，需要注意其低压工作区间，匹配对应电压等级的锂电池组，同时根据搭载电机的最大持续电流预留足够的功率余量，安装过程中要保证散热鳍片处于通风路径上，避免被机架结构或其他设备遮挡散热风道，接线时需严格对应电机三相线序与电源正负极，避免接反导致设备损坏。
