TM1637四位数码管显示模块结构设计

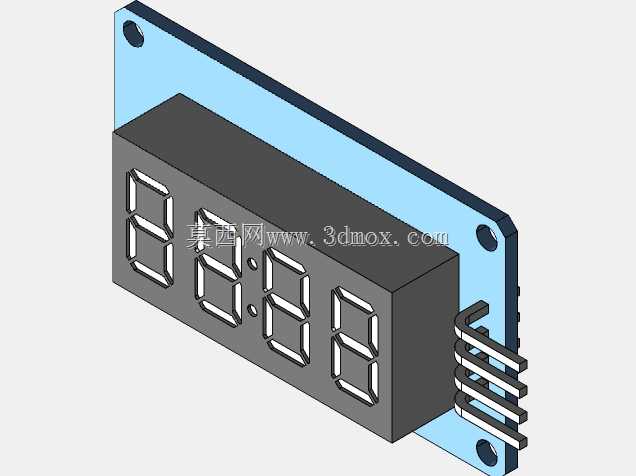

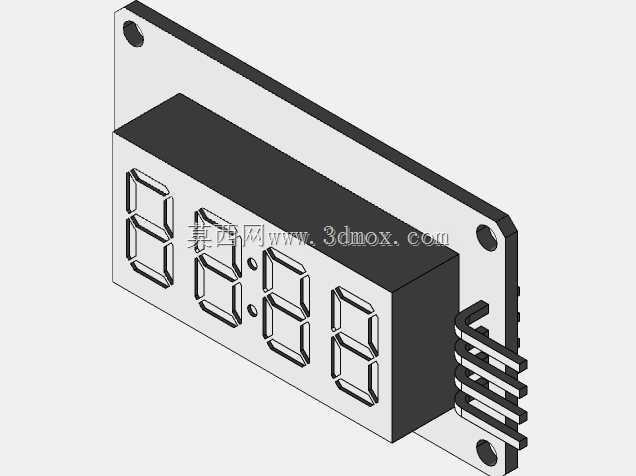

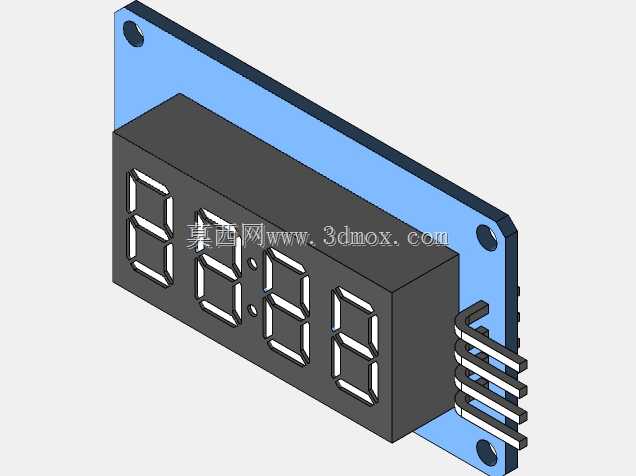

做嵌入式设备、小型工控面板的结构设计时，这类四位数码管显示模块是绕不开的常用选型，很多做小型计数装置、温控面板、计时设备的项目里，都会用到这类驱动集成式的数显组件。不同于裸数码管需要自行搭建驱动电路，这款集成TM1637驱动的模块把驱动芯片、数码管、接线引脚都整合在同一块PCB基板上，结构设计时不需要额外预留驱动电路的排布空间，只需要按照模块的外轮廓预留安装位即可。从实际应用场景来看，这类模块常被用在小型桌面计时设备、小型温控器面板、简易计数器、实验教学开发板的数显单元上，因为只需要两根信号线就能完成通信控制，接线逻辑简单，对结构内部的走线空间要求很低，不需要为多组并行信号线预留走线槽位。设计这个三维模型的时候，首先要还原的是模块的实际安装边界：PCB基板的四个角预留了标准的安装孔位，孔位直径适配M2规格的固定螺丝，安装时可以直接通过铜柱将模块固定在设备外壳的内部安装柱上，不需要额外设计固定卡扣，降低外壳的开模复杂度。数码管本体的高度要和PCB板的厚度、引脚的伸出长度做匹配，引脚从模块侧方伸出，采用直插排针的形式，建模时要注意排针的间距是标准2.54mm，和常用的杜邦线、接插件规格匹配，避免结构设计时出现接插件干涉的问题。模块的数码管显示面要比PCB基板高出一定距离，设计设备面板的时候，只需要在面板上开出对应尺寸的显示窗口，让数码管的显示面刚好贴近面板内侧，不需要额外做遮光结构，模块自带的数码管外壳已经做了遮光处理，能避免相邻段码的光线串扰。很多新手工程师在做这类模块的结构适配时，容易忽略排针的折弯空间，实际上如果设备内部空间紧凑，排针是可以根据走线方向做90度折弯的，建模时预留了排针的折弯活动空间，不会因为结构件的遮挡导致无法调整接线方向。另外PCB基板的边缘做了圆角处理，建模时还原了这个细节，避免安装时板边锐角划伤设备内部的导线绝缘层。数码管的段码轮廓也做了精准还原，做面板丝印设计的时候，可以直接参考模型的段码位置来标注面板上的功能标识，确保标识和显示段的位置对齐，不会出现显示内容和丝印错位的问题。这类集成模块的结构一致性很高，不同厂商生产的同规格TM1637模块安装尺寸基本统一，建好这个模型之后，后续同类项目的结构设计都可以直接调用，不需要重复测绘，能大幅缩短结构设计的周期。做设备内部的堆叠设计时，要注意模块背面没有突出的元器件，所以可以紧贴其他PCB板或者结构件安装，只需要预留0.5mm的安全间隙即可，不需要额外预留过多的避让空间，能有效压缩设备的整体厚度。
