可配置HTD5mm与GT23mm同步带轮

在轻工自动化、3D打印传动、小型输送设备、桌面级数控装备的传动链路设计中，同步带轮是保障传动精度、降低传动噪音、规避打滑风险的核心基础零件，本次设计的双规格可配置带轮，覆盖HTD 5mm圆弧齿与GT2 3mm圆弧齿两种主流小负载同步带适配规格，能满足不同传动精度、负载等级的小型传动场景选型需求，无需设计人员重复从零建模，可直接通过配置参数调整适配不同的设计方案。

从实际设备应用场景来看，HTD 5mm齿型的带轮多用于负载稍大、传动中心距适中的小型输送线、桌面级工装移载机构、小型包装设备的进给传动链路，这类场景对传动扭矩有一定要求，圆弧齿的齿形设计能让带齿与轮齿的啮合更平顺，减少多边形效应带来的传动脉动，降低运行过程中的冲击噪音；而GT2 3mm齿型的带轮则更多适配高精度小负载场景，比如桌面级FDM3D打印机的XY轴传动、小型检测设备的探针移载传动、精密点胶设备的位移传动，这类场景对传动背隙、传动精度的要求更高，小齿距的设计能实现更小的进给分辨率，保障位移控制的精准度。

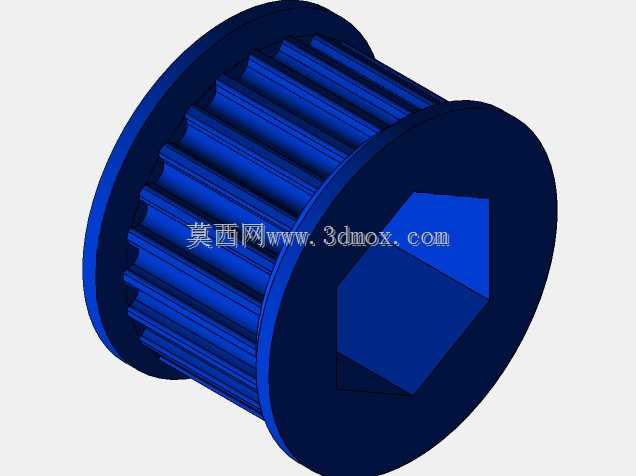

设计过程中优先考虑了安装适配的通用性，内孔采用六角形安装接口，可直接匹配对应规格的六角传动轴，无需额外加工键槽，装配时直接嵌套即可传递扭矩，既简化了装配工序，也能避免键连接带来的背隙问题，适合小扭矩传动场景的快装需求。带轮的两侧设置了限位挡边，能在同步带运行过程中限制带的轴向窜动，避免同步带在高速往复运动中从带轮齿槽中脱出，降低设备运行的故障概率，挡边的外径尺寸略大于带轮齿顶圆直径，单边留出足够的限位余量，适配不同宽度的同步带安装需求。

齿形的建模严格遵循对应齿型的标准齿廓参数，齿槽的深度、齿顶的圆角、齿侧的啮合角度都按照通用同步带的啮合要求设计，保证与标准同步带啮合时的接触面积均匀，避免局部应力集中导致的带齿过早磨损，延长同步带的使用寿命。带轮的轮体采用辐板式轻量化结构，在保障轮体结构强度、满足传动扭矩需求的前提下，尽可能减少轮体的自身重量，降低传动过程中的转动惯量，对于频繁正反转的高精度传动场景，更小的转动惯量能提升传动的响应速度，减少伺服驱动的负载余量要求。

在安装边界的设计上，带轮的轴向宽度可根据适配的同步带宽度进行配置调整，挡边的轴向位置也可随带轮主体宽度同步调整，适配6mm、9mm、10mm等不同宽度的常用同步带规格；带轮的外径根据齿数的不同可灵活配置，设计人员可根据实际传动比需求选择对应的齿数参数，直接生成对应规格的带轮模型，无需反复调整齿形阵列参数，大幅提升结构设计阶段的选型建模效率。两种齿型的参数配置独立切换，不需要单独存储多个带轮模型文件，在装配体中可直接通过配置切换齿型规格，适配同一款安装结构下不同传动精度要求的设备方案，减少设计过程中的零件库冗余。
