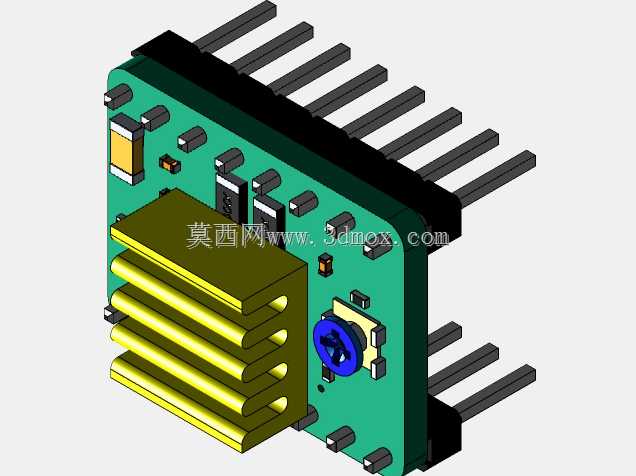

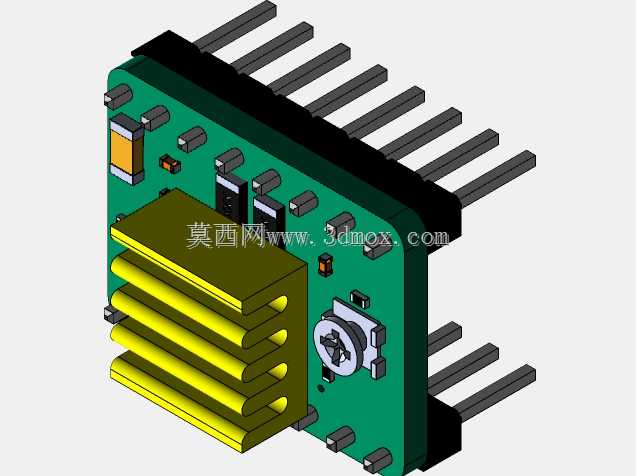

A4988步进电机驱动分接板三维结构

在小型自动化设备、桌面级数控装置、3D打印设备以及小型雕刻机的运动控制单元中，步进电机的细分驱动模块是决定运动精度与运行平稳性的核心部件，本次呈现的A4988步进电机驱动分接板结构，完全围绕实际装机的安装边界、散热需求、接线便利性开展结构设计。从实际应用场景来看，这类驱动板多部署在控制主板与步进电机之间的信号链路中，负责将主控发出的脉冲信号转换为电机绕组的驱动电流，实现步进电机的精准转角控制，尤其适配两相四线式双极步进电机的驱动需求，在桌面级运动控制设备中应用占比极高。

设计过程中首先考虑的是安装兼容性，板卡采用标准直插排针布局，排针间距严格遵循通用2.54mm间距规范，排针伸出板底的长度控制在合理范围，既可以直接插装在对应接口的控制主板上，也可以通过杜邦线实现飞线连接，适配不同的设备内部布线空间。板卡整体外形为规整矩形，边缘预留的安装孔位可配合铜柱实现独立固定，避免设备运行过程中振动导致的接插件松动，板上元件布局严格区分功率区与信号区，功率回路部分做了铺铜加厚处理，降低大电流工况下的线路压降。

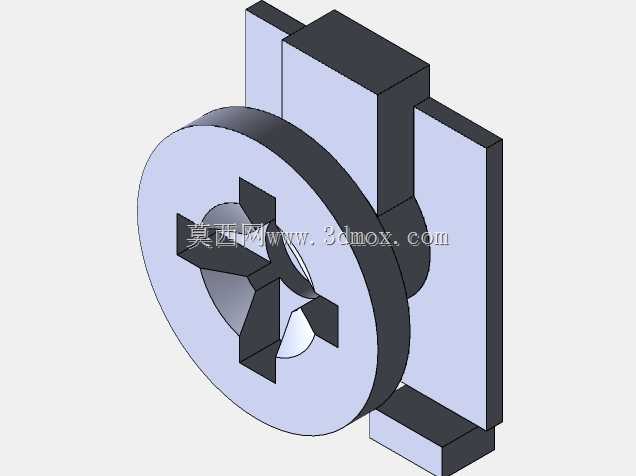

功能层面，板载的可调限流电位器可根据实际搭载的电机额定电流调整输出阈值，避免电流过大导致电机过热烧毁，板上集成的过流、过温保护触发结构，可在负载异常、散热不足的工况下自动切断输出，保护驱动芯片与后端电机。微步细分功能支持全步、1/2步、1/4步、1/8步、1/16步共五档分辨率切换，细分档位通过板上的拨码开关配置，拨码开关的位置设置在板卡边缘，装机后无需拆卸即可快速调整细分参数，适配不同设备对运动精度与运行速度的平衡需求。

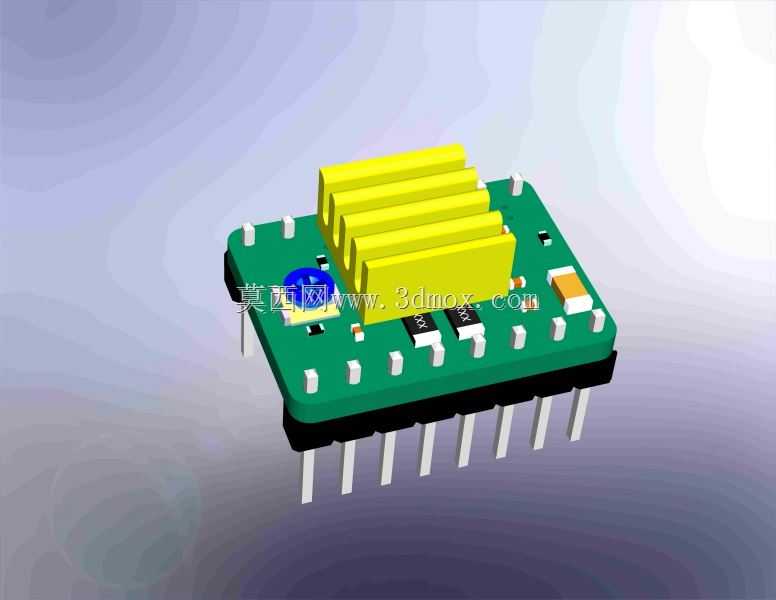

散热结构是该板卡设计的重点，板卡上方预留的散热片安装位完全匹配A4988芯片的顶面尺寸，散热片采用多鳍片结构增大与空气的接触面积，在无强制风冷的工况下，每相绕组可持续输出1A的驱动电流，若搭配设备内部的散热风道或额外散热措施，每相输出电流可提升至2A，覆盖绝大多数小型步进电机的驱动需求。板上的电源输入引脚、电机接线引脚、信号控制引脚均做了丝印标识，避免装机过程中出现接线错误，板载的电源指示元件可直观反馈驱动板的供电状态，方便设备调试阶段的故障排查。

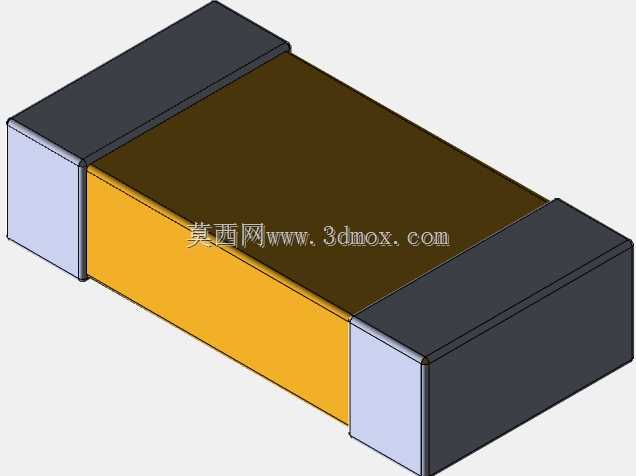

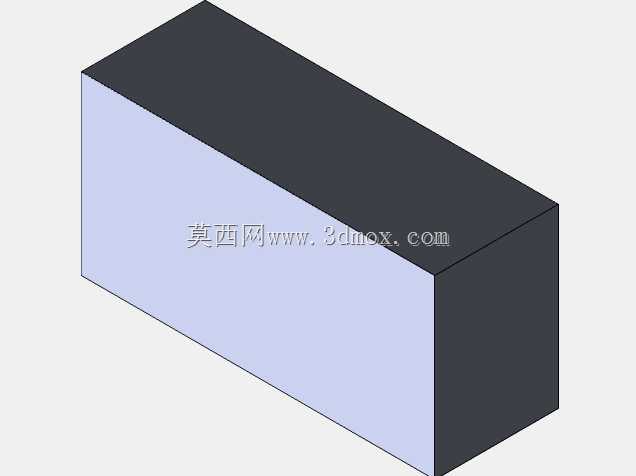

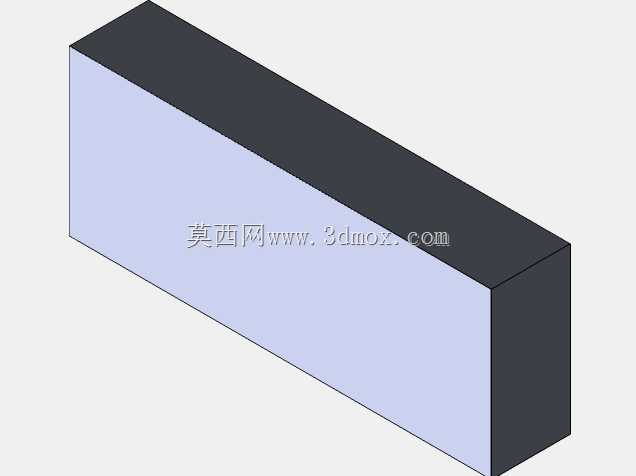

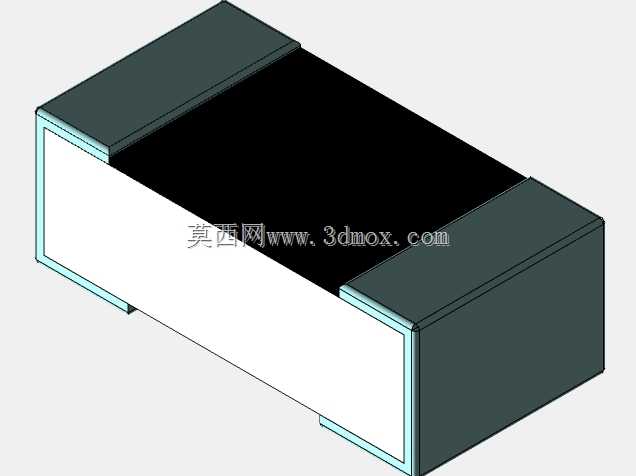

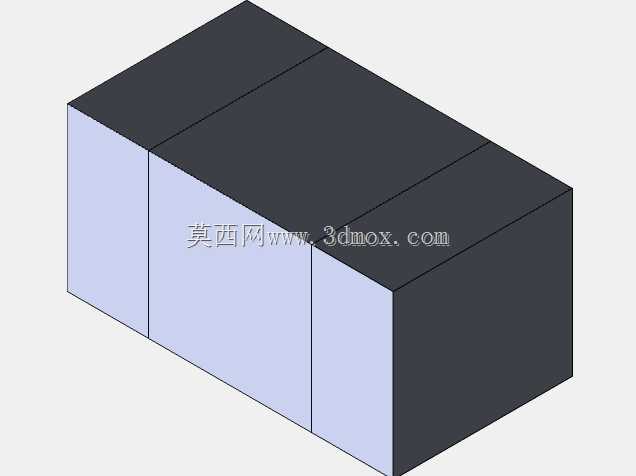

从结构建模的细节来看，所有元件的高度均做了精准还原，最高的散热鳍片顶部到板底排针末端的总高度控制在常规设备的内部层间间距范围内，不会与上层板卡或设备外壳产生干涉，板上的电容、电阻、接插件等元件的布局均避开了安装孔位与固定铜柱的位置，接插件的插拔方向预留了足够的操作空间，无需额外工具即可完成接线操作。
