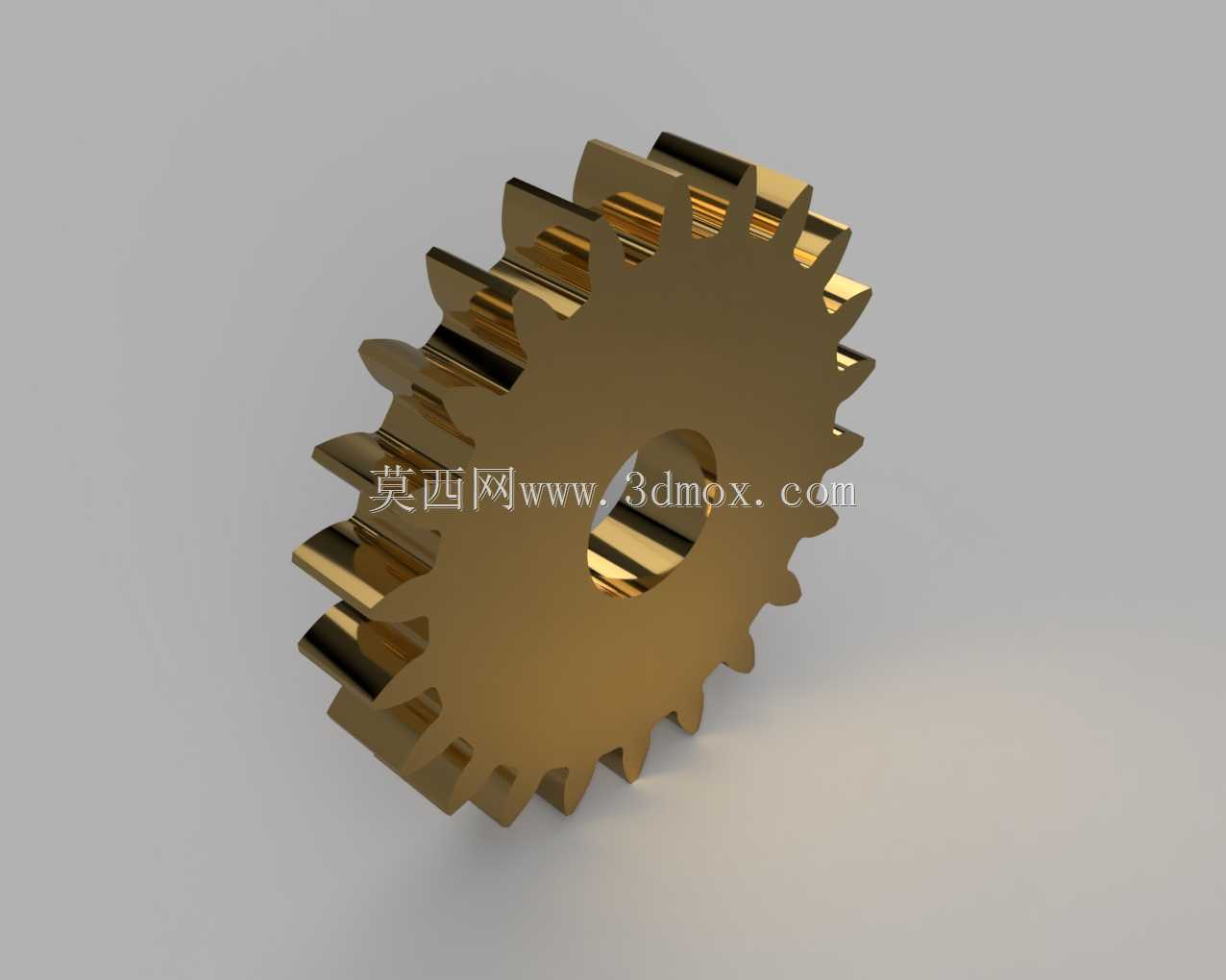

全参数公制直齿传动齿轮结构

这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动零件，日常在轻工输送设备、小型机床进给机构、自动化生产线的动力传递单元、普通减速器的低速级传动组里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，装配调整的门槛更低，对安装支座的结构强度要求也更友好。设计这款齿轮的时候，首先是从传动载荷的匹配逻辑出发，先确定模数、齿数、压力角这些核心啮合参数，公制齿形采用标准20度压力角，齿顶高系数取标准值，保证和同参数的标准直齿轮能够实现无侧隙或者设计侧隙下的顺畅啮合，不会出现卡滞、传动异响的问题。齿坯中心的安装孔是按照常用的平键连接标准设计的，孔的公差带选取过渡配合区间，既能够保证和传动轴的同轴度，也方便现场拆装维护，不会出现过盈量太大压装困难、或者间隙太大传动时跑圈磨损轴颈的问题。齿轮的齿宽是按照额定传递扭矩核算后确定的，既保证齿面接触强度足够承受额定载荷下的接触应力，避免长期运行出现齿面点蚀，也不会因为齿宽过大导致载荷沿齿向分布不均，反而加剧局部磨损。齿端做了微小的倒角处理，一方面是去除加工毛刺避免装配时划伤操作人员或者配合零件，另一方面也能在齿轮啮合入位的时候起到导向作用，降低安装对位的难度。从安装边界来看，这款齿轮的齿顶圆直径、轮毂厚度都做了参数化关联，调整模数齿数的时候相关尺寸会同步更新，不需要逐个修改尺寸参数，做系列化传动设计的时候可以直接调用修改参数，快速生成对应传动比的齿轮零件，大幅缩短设计周期。实际应用中，这类直齿轮适合中低速、载荷平稳的传动场景，不适合高速重载或者有冲击载荷的传动链路，因为直齿啮合是整个齿宽同时进入和退出啮合，传动时的冲击和噪声会比斜齿轮明显，选型的时候要结合实际工况的转速、载荷、传动精度要求来匹配。建模的时候齿形是通过渐开线方程生成的准确轮廓，不是近似圆弧拟合的齿形，能够直接对接后续的数控加工编程，不需要二次修正齿形轮廓，齿根处做了标准的圆角过渡，避免应力集中导致齿根断裂，提升零件的疲劳寿命。
