在自动化产线的运动控制单元搭建过程中,步进驱动器是衔接上位控制信号与步进电机本体的核心执行部件,这款闭环步进驱动器的结构设计,完全围绕工业现场的安装适配、散热需求、接线运维便利性展开。从实际应用场景来看,这类驱动器常部署在3C电子组装设备、小型数控雕刻机、包装线送料机构、点胶设备的电控柜内,负责接收脉冲方向信号,转化为电机绕组的驱动电流,精准控制步进电机的转角、转速与输出扭矩,搭配编码器反馈的闭环结构,可有效解决开环步进容易出现的丢步、过冲问题,在中低速运动场景下能达到接近伺服电机的控制精度,同时成本控制更具优势。

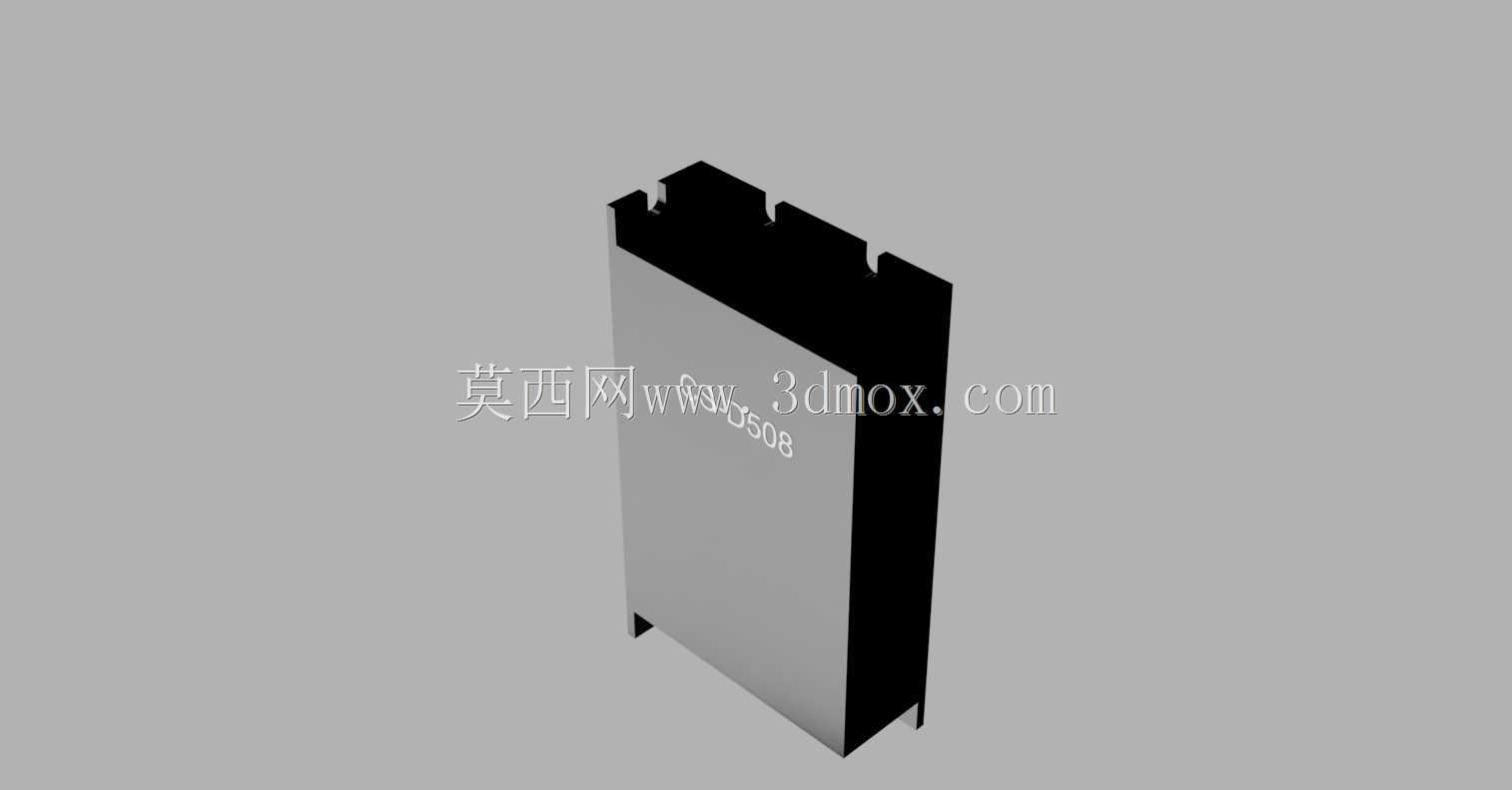

从产品功能特性层面拆解,这款驱动器的壳体采用拉伸铝型材一体成型结构,侧面预留的竖向散热鳍片结构,不需要额外加装散热风扇,就能在额定负载工况下将功率器件的工作温度控制在合理区间,避免工业现场多粉尘、油污环境下风扇进灰导致的散热失效问题,提升长期运行的可靠性。壳体上下端的黑色端盖采用卡扣加螺丝的双重固定结构,既可以快速拆开完成内部功率板、控制板的检修替换,也能在设备长期震动的工况下保证壳体连接强度,不会出现端盖松脱的问题。正面预留的状态指示灯开孔、调试拨码开关位、接线端子排的安装槽位,都按照现场接线的操作习惯排布,强电动力线接线端与弱电信号接线端做了物理分区,减少强电对脉冲信号的电磁干扰,避免设备运行中出现信号误触发的问题。
谈及这款产品的设计思路,整个结构建模过程完全遵循电气元件的安规要求,首先是内部电气间隙的预留,功率器件与壳体之间的绝缘距离、高压走线与低压信号区的隔离距离都满足工业电气设备的安全标准,不会出现高压击穿、漏电的风险。其次是安装兼容性的考量,壳体背部的安装卡槽既支持标准DIN导轨的卡装,也预留了螺丝固定孔位,可以直接通过M4螺丝固定在电控柜的安装板上,适配不同厂家的电控柜安装习惯,不需要额外加工定制安装支架。接线端子的选型采用插拔式端子结构,现场接线时可以先把线接在端子上再插回驱动器,比传统的螺丝直接压接方式效率提升近一倍,后期维护更换驱动器时也不需要重新一根根拆线,直接拔下端子排就能完成设备替换,大幅缩短产线停机维护的时间。
从外形尺寸与安装边界来看,这款驱动器的整体宽度控制在标准电控柜元件的模数范围内,竖向高度与同功率等级的伺服驱动器保持一致,在排布电控柜内部元件时,可以和其他同规格驱动、继电器、断路器元件整齐对齐排布,最大化利用电控柜的内部安装空间,不会出现尺寸突兀导致的空间浪费。安装孔位的中心距、接线端子的伸出长度、散热鳍片与周边元件的最小安全距离都做了明确的尺寸约束,建模时已经预留了接线弯折的操作空间,现场接线时不需要额外给接线端预留多余的操作空位,也能保证线缆弯折半径符合线缆寿命要求,不会因为线缆弯折过度导致内部线芯断裂。另外壳体表面的阳极氧化处理层,既可以提升铝型材表面的耐腐蚀能力,在潮湿、有轻微腐蚀性气体的车间环境下也能长期使用不出现表层氧化脱落的问题,同时氧化层的绝缘特性也能避免驱动器壳体与电控柜安装板之间出现意外导通的问题,提升设备运行的电气安全性。
在实际设备选型匹配时,这款驱动器的结构尺寸可以直接替换同功率等级的开环步进驱动器,不需要重新改动电控柜的安装板开孔、接线排布,对于旧设备的升级改造场景非常友好,只需要替换驱动器和配套的闭环步进电机,就能完成开环系统到闭环系统的升级,大幅降低旧设备改造的加工成本与调试周期。驱动器侧面的散热结构朝向设计,也适配电控柜内常规的竖向通风风道,当电控柜内安装散热风扇形成竖向气流时,气流可以顺着散热鳍片的间隙流过,带走鳍片上的热量,不需要额外调整驱动器的安装朝向就能达到最优散热效果。
