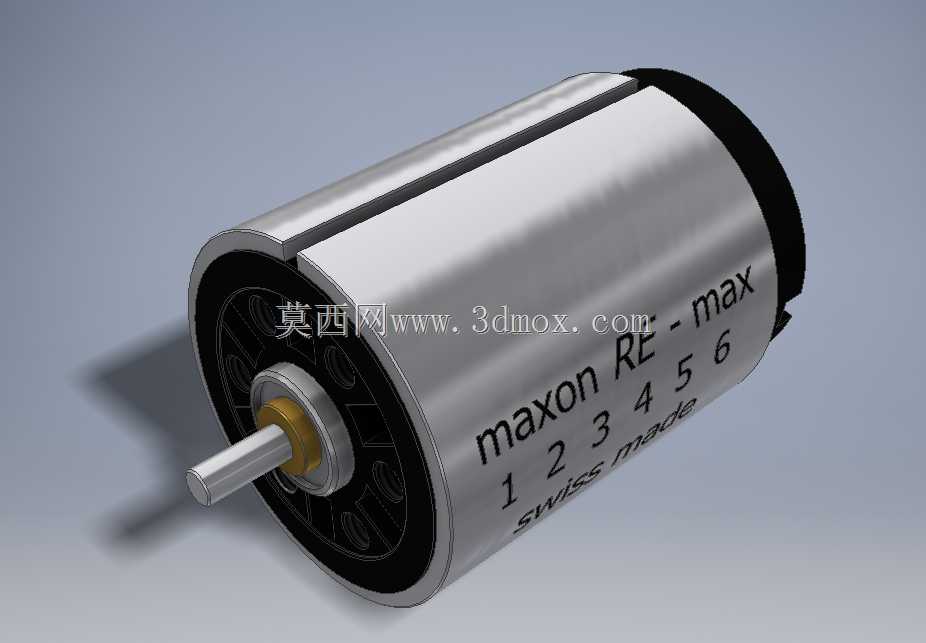

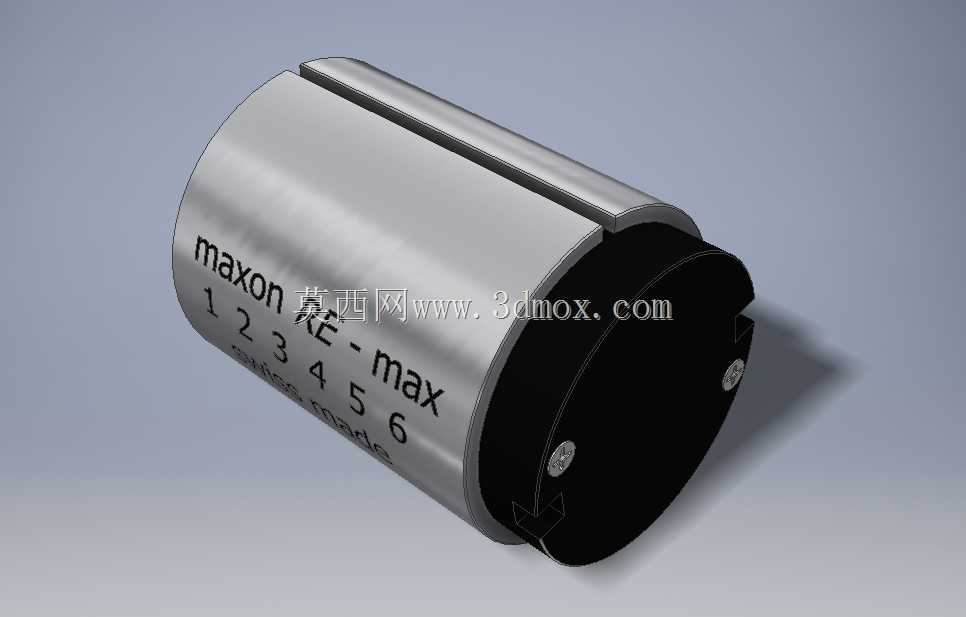

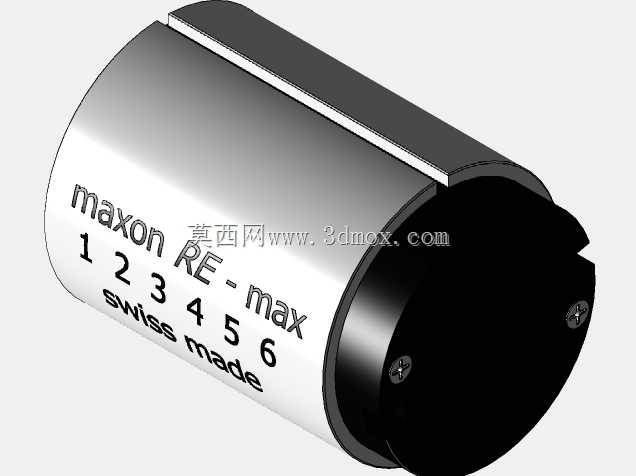

maxon RE-max21微型直流有刷电机结构

这款微型有刷电机的三维结构还原，完全围绕实际工程选型与装配需求搭建，没有冗余的装饰性建模细节，所有特征都对应量产实物的真实结构。在桌面级协作机器人的末端关节驱动场景里，这类小尺寸电机常用来驱动夹爪开合、小型姿态调整机构，它的输出轴直径、轴伸长度都严格匹配微型谐波减速器的输入轴安装公差，轴端的扁位结构直接对应联轴器的紧定螺钉锁紧位置，装配时不需要额外加工轴面就能传递额定扭矩，避免了二次加工带来的轴跳动误差。从结构设计逻辑来看，这款电机采用钕磁铁内置的磁路布局，在21mm的外径尺寸限制下，把气隙磁密做到了同尺寸有刷电机的较高水平，机壳采用拉伸钢壳工艺，外壳上的轴向凹槽不是装饰特征，而是装配时的定位基准，对应安装座上的凸筋结构，装入后可以限制电机周向转动，不需要额外打销钉就能承受额定工况下的反扭矩。端盖部分的刷架结构完全还原了实物的碳刷安装位，建模时保留了刷握的卡槽尺寸、弹簧压片的安装空间，做电机寿命仿真或者发热分析时，可以直接提取这些结构的尺寸参数做网格划分，不需要重新测绘。在医疗设备的小型输注泵、实验室精密移液器的驱动场景里，这款电机的安装法兰尺寸适配标准的20mm系列安装孔位，出线端的位置预留了护线套的安装空间，布线时可以避免线缆和周边运动部件产生干涉。建模时特意还原了机壳端面的倒角尺寸，这个细节在做装配干涉检查时非常关键，很多新手建模容易忽略安装孔口的倒角，导致虚拟装配时出现过盈误报，实际生产中这个倒角是压装端盖时的导向结构，同时也能去除机壳加工后的锐边，避免划破绝缘漆层。从安装边界来看，电机的总长度控制在适配小型驱动模组的尺寸范围内，输出轴的径向跳动公差对应的建模同轴度严格控制在0.02mm以内，和实物的出厂精度保持一致，做机构运动仿真时，不会因为建模的同轴度误差导致仿真结果出现额外的振动偏差。磁钢的安装位置在模型里做了分层结构还原，做磁路仿真时可以直接赋予对应的钕铁硼材料属性，不需要重新拆分零件。端盖的轴承室尺寸也严格对应实物的微型轴承安装公差，轴承压装的过盈量、挡圈的卡槽尺寸都有准确还原，做装配工艺仿真时，可以直接模拟轴承压装的全过程，验证压装力是否在合理区间。这类微型电机在消费级无人机的云台驱动、小型智能门锁的锁舌驱动场景里也有大量应用，模型里保留的接线端子位置、端盖固定卡扣的结构，都能直接对应PCB板的安装布局，做整机结构堆叠时，可以直接把这个模型调入装配体，核对各个方向的安装间隙，不需要反复调整零件位置。
