适配MG995舵机的英特尔D435摄像头固定支架

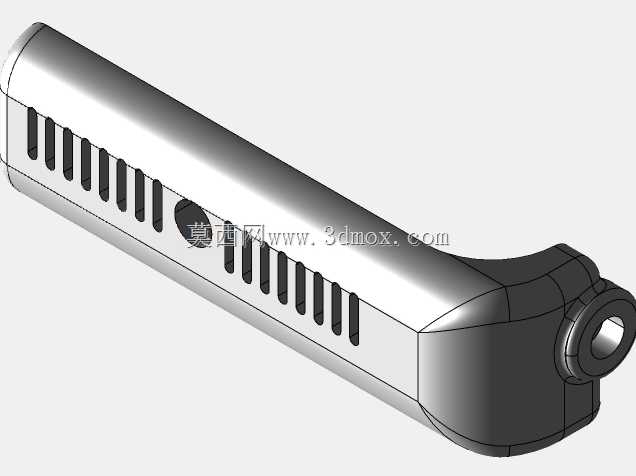

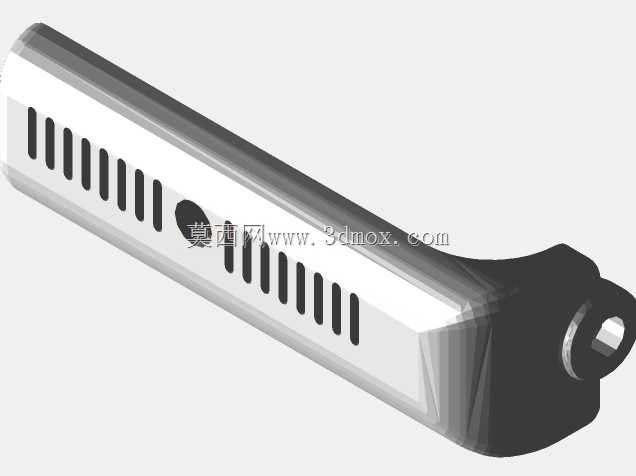

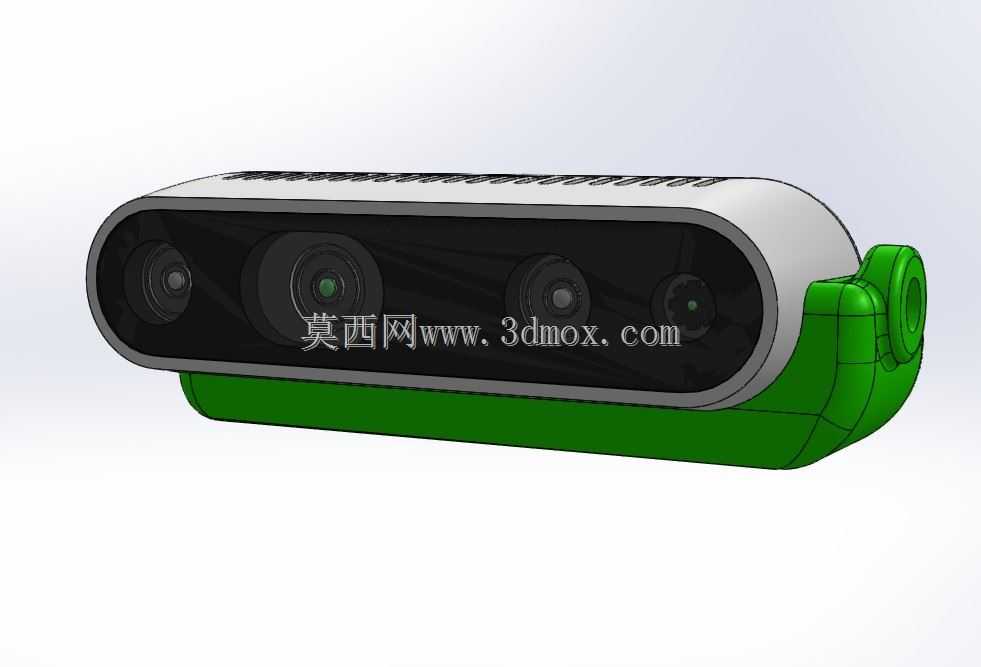

做机器人视觉集成项目时，很多工程师都会遇到深度相机的安装适配痛点，尤其是搭配舵机做俯仰视角调整的场景，现成的通用支架往往无法兼顾安装精度、转动同轴度与结构强度，这套适配结构就是针对这类实际工程需求设计的。从实际应用场景来看，这类支架主要服务于移动机器人、小型巡检设备、桌面级视觉云台的搭建，用来固定英特尔Realsense D435深度摄像头，同时匹配TOWER PRO MG-995模拟舵机的输出轴安装位，让摄像头可以随舵机输出完成俯仰角度的调整，满足不同视场角下的深度信息采集需求，比如AGV在行进过程中调整视角识别不同高度的障碍物，或是教学类视觉云台做目标追踪时的角度随动。设计过程中首先要卡准两个核心安装边界：一是摄像头本体的安装孔位与外形轮廓，支架与摄像头接触的贴合面完全匹配D435底部与侧部的曲面轮廓，避免安装后出现应力集中导致的壳体形变，同时预留出摄像头的接口空间，不会遮挡数据线插拔位置；二是舵机的安装配合尺寸，支架与舵机输出端的连接位严格匹配MG-995的花键参数，保证转动时无旷量，舵机的固定孔位也对应标准舵机的安装孔距，不需要额外做转接件就能直接固定。结构设计上没有采用多余的冗余结构，整体做了轻量化的壁厚处理，在保证安装强度的前提下尽可能降低支架自重，减少舵机转动时的负载，避免长时间运行出现舵机丢步、过热的问题。支架与摄像头的贴合位置做了限位筋设计，安装时不需要反复调整对位，直接卡入后拧紧紧固件即可保证摄像头光轴与舵机转动轴的垂直精度，减少后续视觉标定的误差。考虑到实际使用中可能存在的走线需求，支架侧部预留了走线槽位，摄像头的数据线可以顺着支架侧壁排布到舵机侧的设备仓，不会因为舵机转动拉扯线材导致接触不良。安装边界上，整套结构装配完成后，摄像头转动范围内不会与舵机本体、周边安装结构产生干涉，俯仰角度范围可以覆盖从水平向下45度到水平向上30度的常用视场区间，完全满足多数室内移动机器人、桌面视觉装置的视角调整需求。结构的受力点做了局部加厚处理，尤其是舵机输出轴与支架的连接位置，避免频繁转动后出现连接位开裂、滑牙的问题，适配3D打印或者小批量机加工的生产工艺，不需要复杂的后处理就能完成装配。
