箱式框架结构多工位回转承载转盘

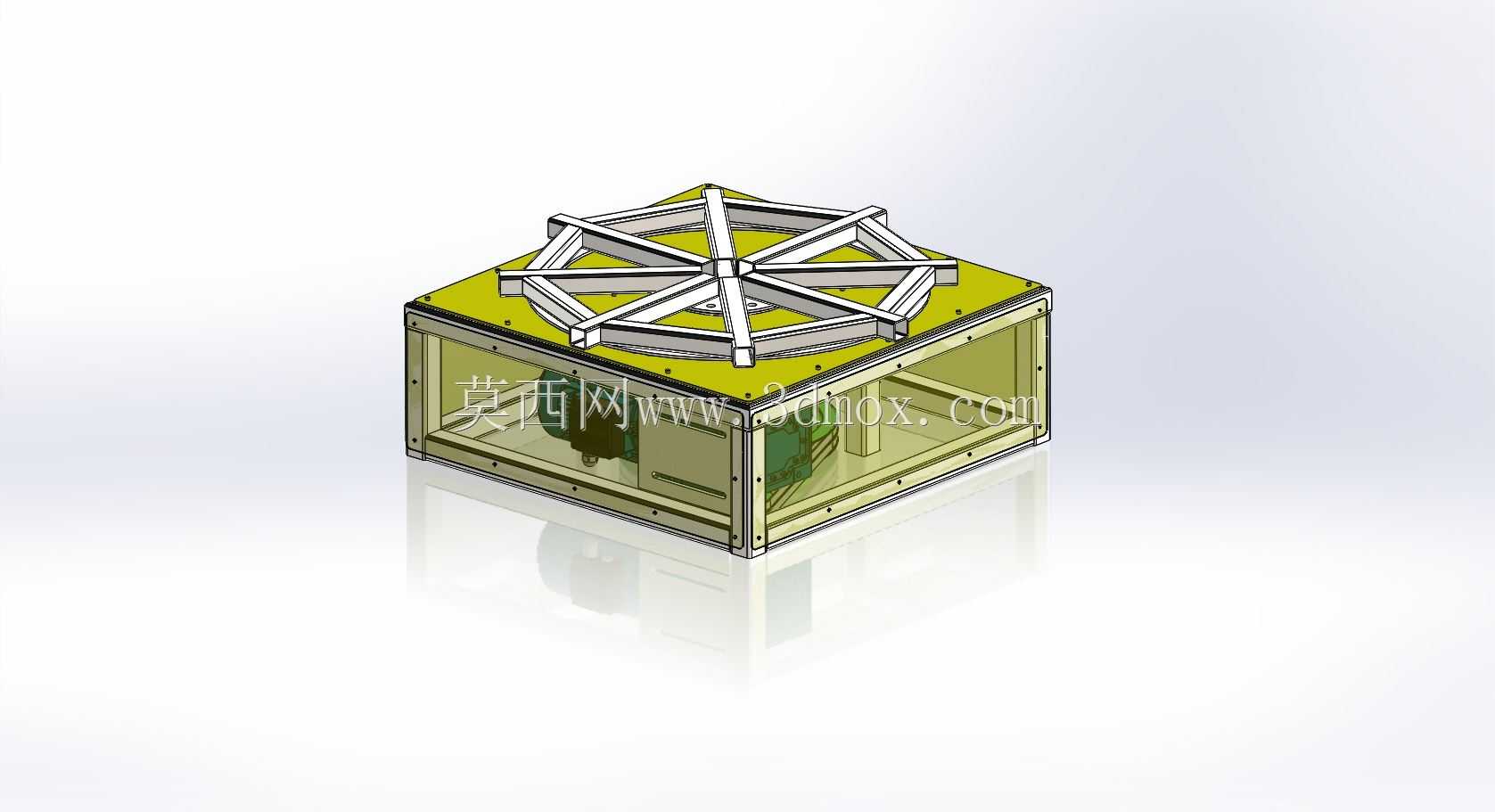

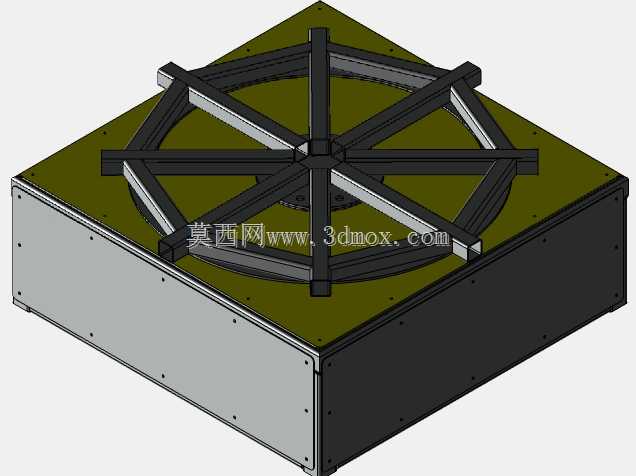

这类带箱式基座的转盘结构，多应用在多工位自动化装配、检测产线的工位切换环节，也可适配小型工装的回转承载需求，替代人工转序的重复操作，降低工位间物料搬运的对位误差。从结构设计逻辑来看，上部采用辐条式轮架承载面，相比整板式转盘，在保证整体刚性的前提下大幅削减了上部结构自重，降低回转驱动端的负载冗余，轮架的辐条采用等角度均分布局，每根辐条的截面做了加强筋处理，避免大负载下辐条出现侧向挠曲变形，轮架中心设置回转定位轴孔，可直接与标准回转支承或驱动转轴配合安装，无需额外加工转接法兰。下部的箱式基座采用铝型材拼接框架搭配透明防护侧板的结构，框架边角采用角码紧固连接，既可以容纳内部的驱动组件、传动件与布线，透明侧板也能方便日常运维时直接观察内部部件的运行状态，无需频繁拆卸外罩，基座底部预留了标准安装孔位，可直接固定在型材工作台或者设备安装平台上，安装边界适配常规产线的工位间距要求，不会占用过多的线体空间。在功能特性上，这类转盘可根据实际工位需求调整辐条对应的承载点位，每个点位可加装工装夹具定位块，实现工件在不同工位间的精准回转输送，回转过程中上部承载面的平面度控制在合理公差范围内，避免工件放置后出现倾斜滑落的问题，箱式基座的框架结构具备足够的抗扭刚性，即使承受偏载工况，也不会出现基座变形导致的回转卡滞问题。设计过程中优先考虑了部件的通用性，上部轮架与下部基座采用分体式连接结构，可根据不同的负载需求更换不同规格的回转支承，或者调整驱动组件的安装位置，无需对整体框架做大规模修改，透明侧板采用快拆式固定方式，日常维护时可快速拆卸完成内部部件的检修更换，整体结构没有冗余的复杂曲面，加工难度低，常规的机加工与型材切割工艺即可完成所有部件的制作，适配中小批量的设备改造与非标产线搭建需求。
