36齿触发式正时信号轮结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690984
  • 36齿触发式正时信号轮结构设计

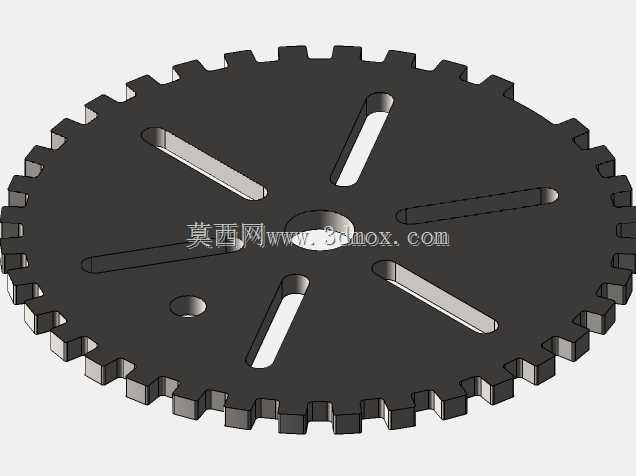

  这款带触发齿结构的正时轮,主要适配内燃机点火正时控制系统与VR类转速传感器的信号采集场景,在电喷发动机的自定义调校作业中,这类非标准齿形的信号轮是替换原厂部件、实现点火角自定义匹配的核心结构件。不同于常规等齿距的正时信号轮,这款轮体采用36个外齿加1个缺齿的触发结构设计,缺齿位置对应曲轴的一缸上止点基准位置,VR传感器通过扫过齿顶与齿槽的磁通量变化输出脉冲信号,缺齿位置产生的宽脉冲会被ECU识别为正时基准,以此实现喷油与点火时刻的精准同步。从结构设计逻辑来看,轮体采用薄圆盘式结构,中心设置基准安装孔,用于与曲轴前端或者信号轮安装轴的定位配合,中心孔周边均匀分布6个长条形减重安装槽,这类长槽一方面可以降低轮体自身的转动惯量,

  减少曲轴端的附加转动负载,另一方面长槽的可调余量可以适配不同安装孔位的信号轮安装座,在小范围调整轮体周向位置时,不需要额外加工转接法兰,直接通过长槽的间隙调整触发基准的偏移角度,匹配不同调校方案下的点火提前角初始位置。轮体外缘的触发齿采用矩形直齿结构,齿顶与齿根的过渡处做了微小的倒角处理,避免齿边锐角在长期运转过程中产生毛刺,影响传感器的信号采集精度,齿形的齿宽与齿距经过匹配计算,能够保证VR传感器在0.5-1.5mm的标准安装气隙下,输出幅值稳定的正弦信号,不会出现信号丢齿或者杂波干扰的问题。轮体上还额外设置了一个小直径的定位销孔,用于安装时的周向防错,避免装配过程中轮体的初始角度装偏,导致正时基准错位引发的点火时序混乱。

  在实际安装边界上,这款轮体的外径尺寸适配主流的四缸汽油机前端信号轮安装空间,轮体厚度控制在5mm以内,不会占用过多的轴向安装空间,安装时需要保证轮体端面与传感器轴线的垂直度误差不超过0.1mm,否则会导致气隙周向分布不均,高速运转时出现信号波动。轮体的材质通常选用45号钢冲压成型,表面做发黑防锈处理,兼顾结构强度与成本控制,在高转速工况下,轮体的动平衡等级需要达到G16以上,避免高速转动时产生额外的振动,影响前端轮系的运转稳定性。在SolidWorks环境下做仿真模拟时,需要重点验证轮体在最高8000转/分的转速下的结构应力,确认齿根位置不会因为离心力产生形变,同时要模拟传感器与齿形的相对运动轨迹,

  验证信号输出的脉冲间隔是否符合ECU的信号识别要求,尤其是缺齿位置的脉冲宽度是否能够被稳定识别,避免出现基准信号误判的问题。这类自定义正时轮多用于改装电喷系统的动力装置上,比如小型通用动力、改装摩托车发动机、自制实验用内燃机平台,搭配自定义EFI系统时,可以根据凸轮轴的配气相位调整信号轮的安装角度,实现不同工况下的点火提前角MAP图匹配,相比原厂固定参数的信号轮,这款带可调长槽的结构能够大幅降低调校过程中的改装难度,不需要反复拆卸轮体重新加工定位孔,只需要松开安装螺钉微调周向角度即可完成正时基准的校准。轮体的六个长槽采用对称式分布,保证轮体的质心落在中心轴线上,即使在调整安装角度后,也不会因为质量分布不均产生过大的动不平衡量,减少后续动平衡校正的工作量。齿形的加工精度需要控制在IT8级以上,齿距的累积误差不能超过0.05mm,否则会导致相邻脉冲的间隔偏差过大,ECU计算出的瞬时转速出现波动,影响点火提前角的控制精度。
