Nema17规格4比1传动比斜齿轮减速箱

这款适配Nema17安装规格的斜齿轮减速箱，在小型自动化传动场景中有着非常广泛的适配性，常见于桌面级自动化滑台、小型物料分拣摆臂、3D打印设备挤出端传动、小型检测设备的进给机构等对安装空间有严格限制、同时需要稳定低背隙传动的工位。区别于常规直齿行星减速结构，这款产品采用斜齿啮合的行星轮组设计，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿传动瞬间全齿啮合撞击的问题，运行过程中的噪音控制表现更好，同时多齿同时啮合的状态也让单齿承受的载荷更小，在同等外形尺寸下能传递更大的输出扭矩，应对频繁正反转的传动工况时，传动刚性表现更稳定。

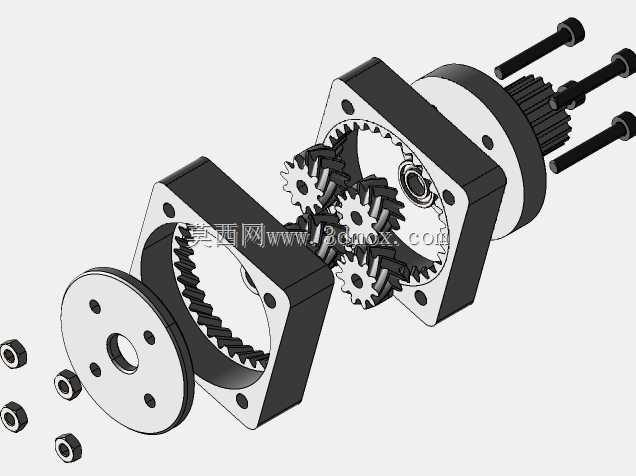

从结构设计逻辑来看，这款减速箱采用双法兰对接的安装形式，输入端法兰直接匹配Nema17标准步进电机的安装孔位与输出轴对接尺寸，不需要额外做转接板就能完成电机与减速箱的同轴装配，输出端法兰同样预留标准孔位，可直接对接负载端的安装面，安装过程中能快速完成同轴度校准，减少装配环节的调试工作量。内部轮组采用对称式斜齿行星轮布局，输入轴的太阳轮与三个行星轮同时啮合，行星轮外侧与内齿圈咬合，动力经过行星架传递到输出轴，最终实现4:1的固定传动比，这个传动比区间刚好适配小型步进电机的高转速低扭矩特性，将电机输出转速降到适配负载运行的区间，同时放大输出扭矩，让电机不用在低转速大扭矩区间长时间运行，有效降低电机的发热与失步概率。

在安装边界上，这款减速箱的整体外形为方形法兰结构，法兰边长与Nema17电机的安装面尺寸完全匹配，整体轴向长度控制在紧凑区间，不会在设备内部占用过多的轴向安装空间，输入端的轴孔尺寸、安装孔的孔距与沉孔深度都严格匹配对应规格电机的输出标准，输出轴采用带键槽的圆柱轴设计，可直接对接同步轮、联轴器等传动连接件，法兰上的安装孔为通孔设计，既可以从输入端穿螺丝固定电机，也可以从输出端穿螺丝固定负载端结构，装配方式灵活，能适配不同安装方向的设备布局需求。内齿圈与箱体采用一体化加工结构，保证内齿的定位精度，减少装配累积误差，端盖与箱体之间采用定位止口配合，装配后能保证两端轴承的同轴度，避免运行过程中出现偏磨导致的寿命下降问题。

实际选型使用时，这款减速箱适合搭配42系列步进电机使用，在额定输入转速范围内，斜齿结构的传动效率能保持在稳定区间，背隙控制能满足大部分小型自动化设备的定位精度要求，不需要额外做消隙结构就能满足常规的传动定位需求，对于需要紧凑安装空间、稳定减速传动的小型设备设计场景，这款结构的适配性非常突出，能有效简化设备的传动结构设计，减少传动环节的零件数量，提升设备整体的装配效率与运行稳定性。
