窄幅链板卧式工件输送装置

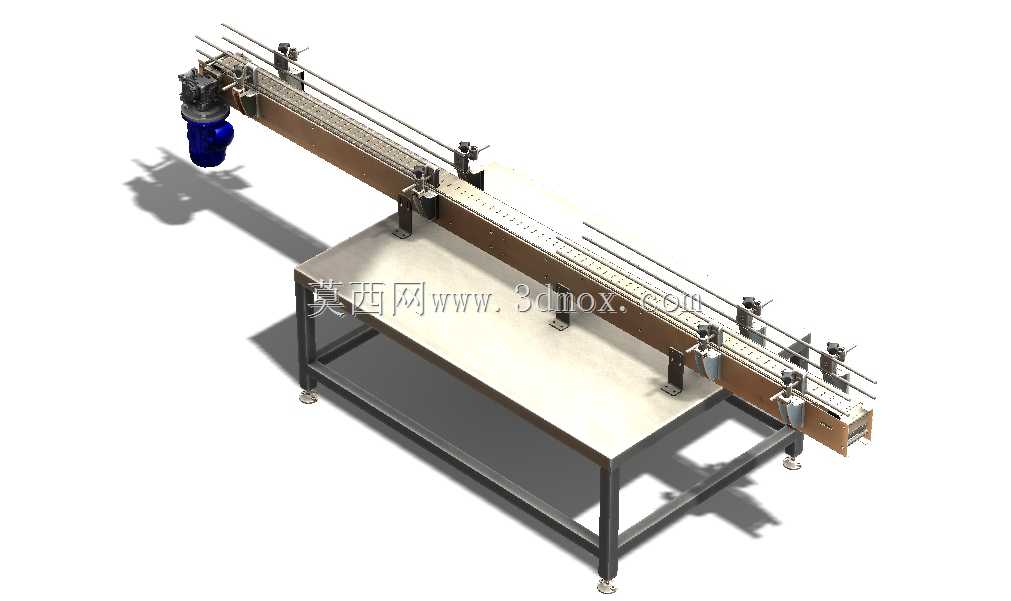

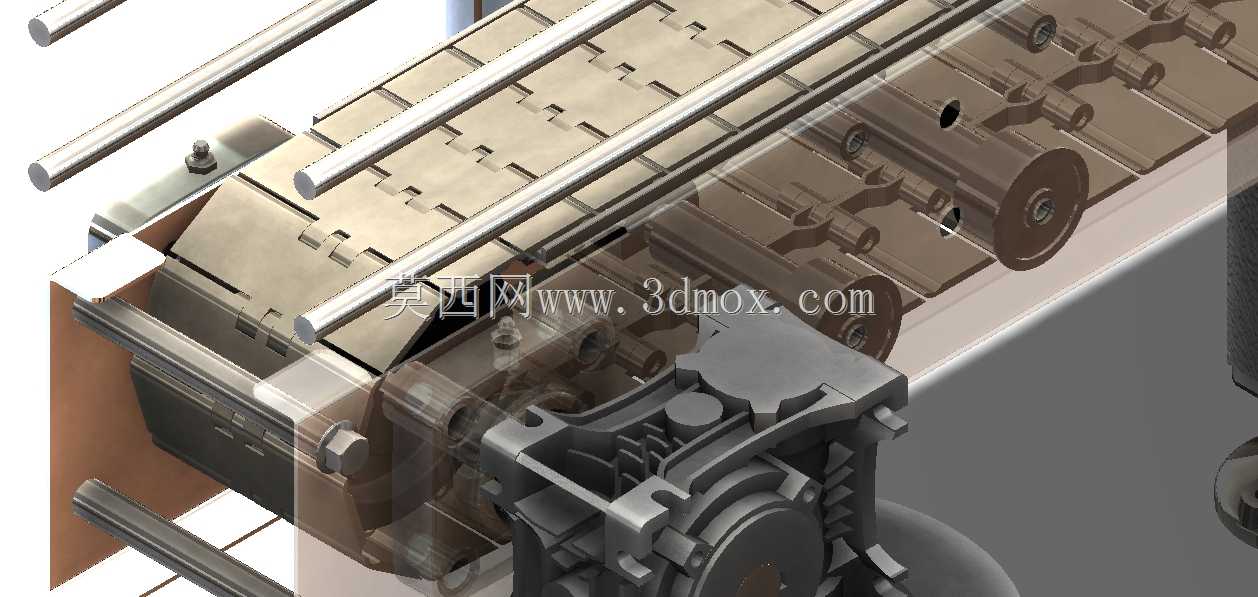

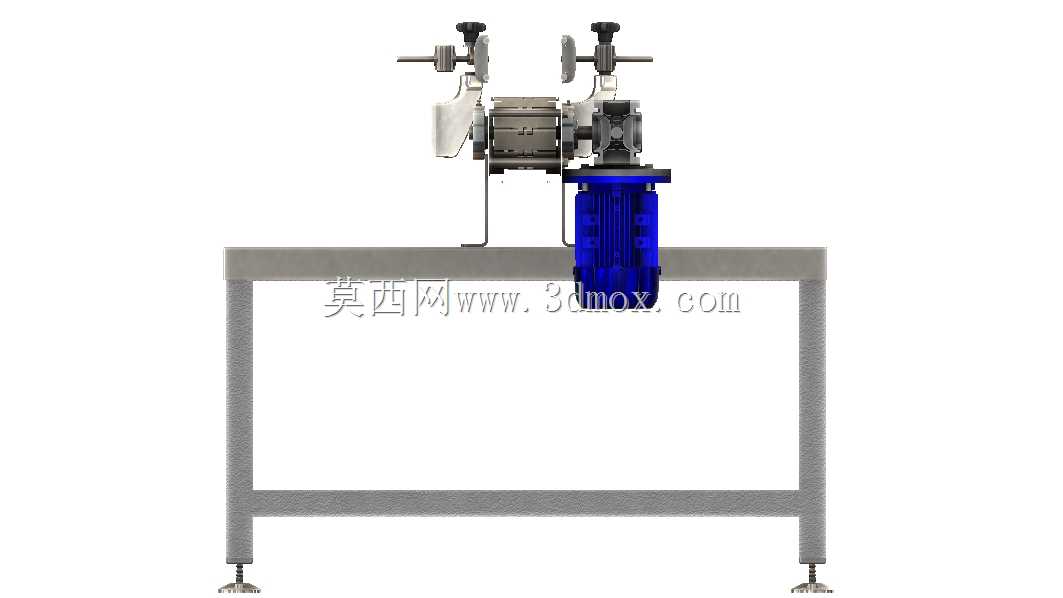

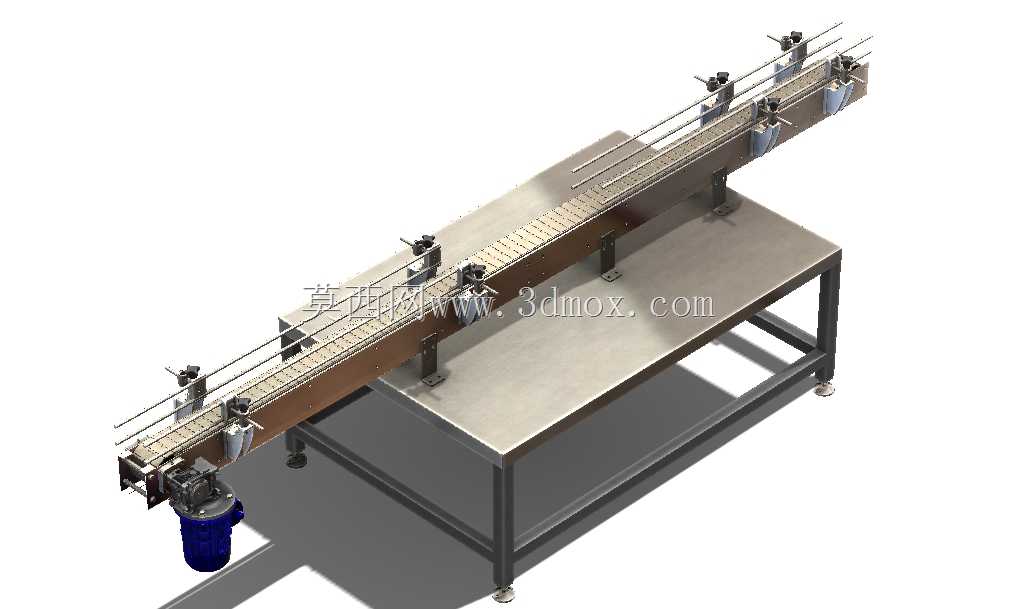

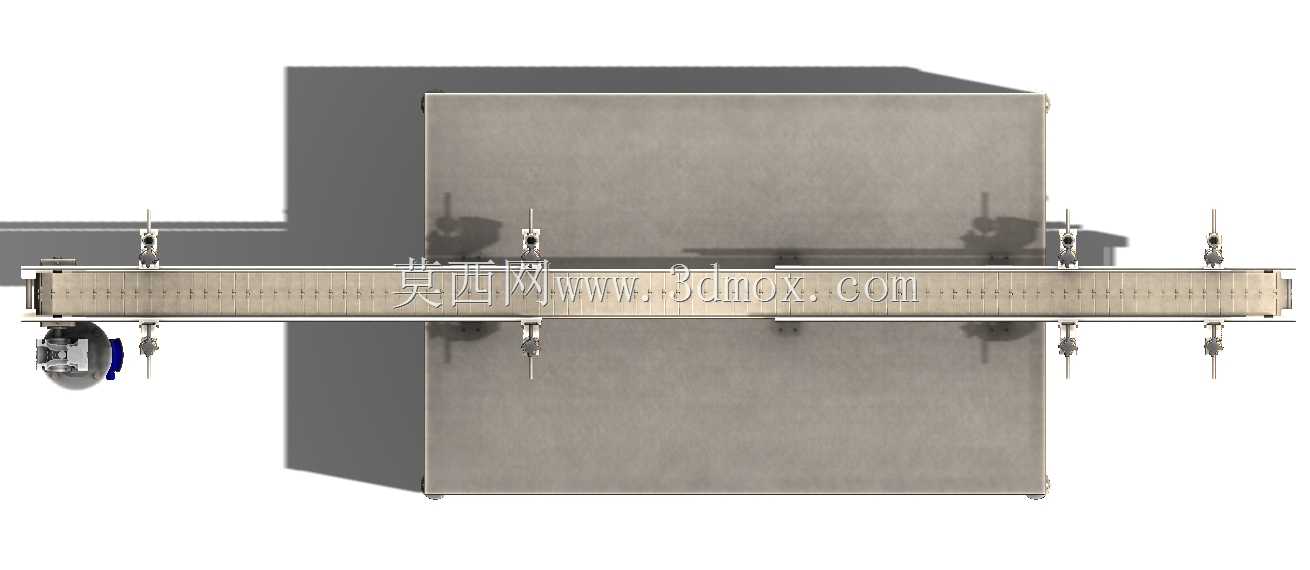

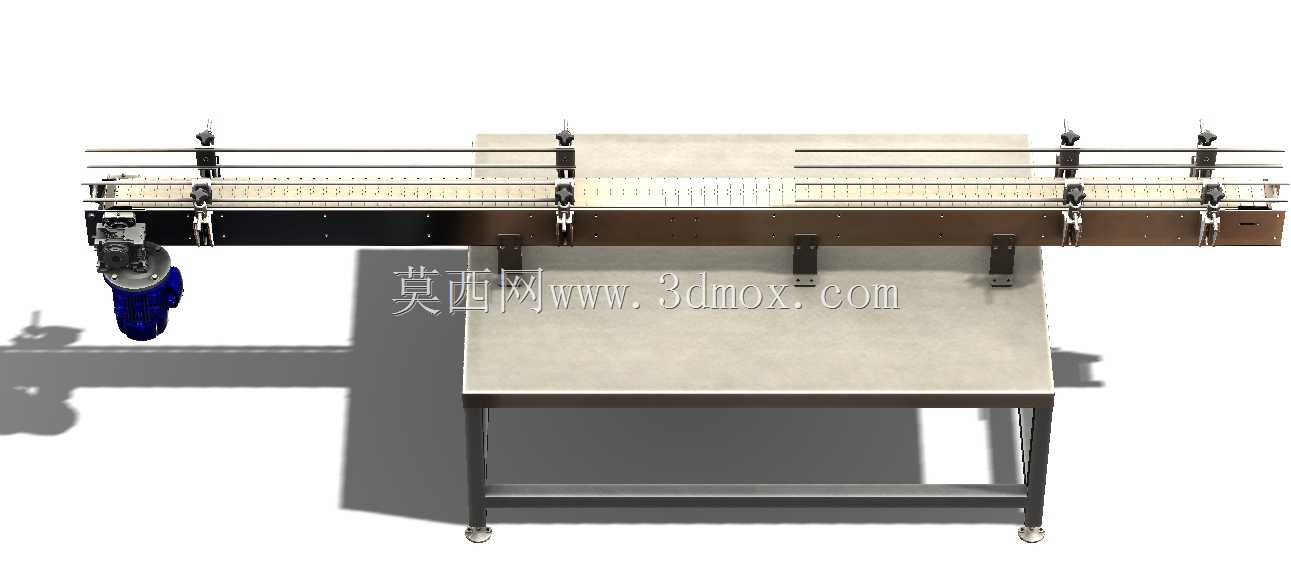

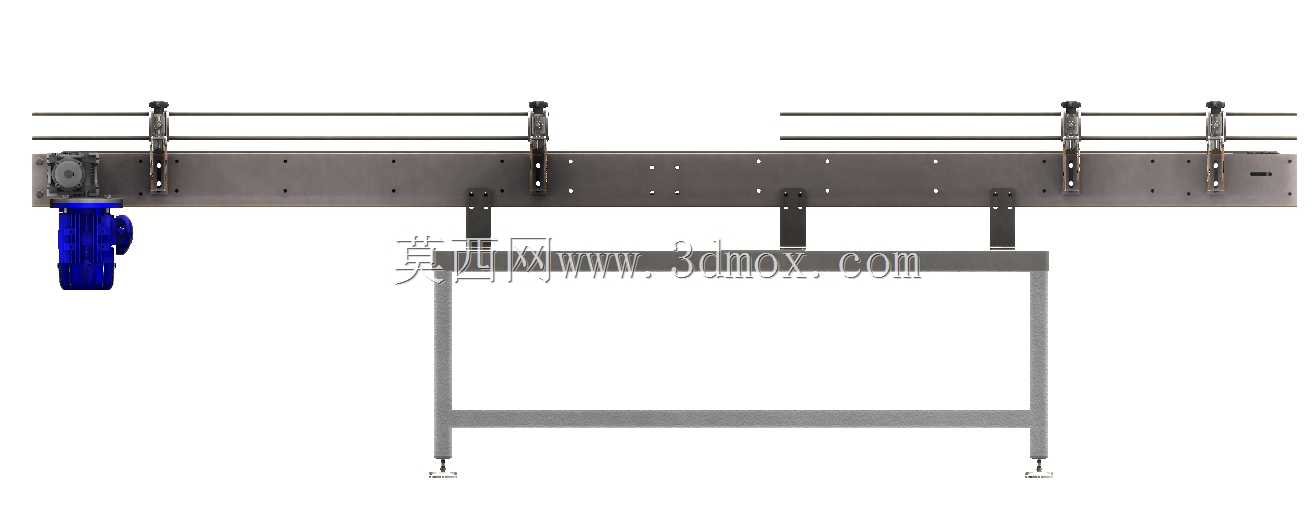

该输送装置主要面向轻工包装、小零件精密加工产线的工位间物料转运场景，可适配瓶装、小型盒装、规整块状工件的连续输送需求，常布置于贴标、灌装、检测、分拣等工序的衔接位置，替代人工转运实现产线节拍的连贯匹配。设备采用卧式布局，主体输送段搭载平顶链板结构，链板宽度适配窄幅工件输送需求，两侧设置可调式导向栏杆，可根据工件外形尺寸调整导向间距，避免输送过程中工件偏移、卡滞，导向杆采用光滑圆棒材质，减少与工件接触的摩擦阻力，防止工件表面刮伤。驱动端布置于设备进料侧下方，采用减速电机直连链板驱动轴的传动方案，传动链路短、传动效率高，可根据产线节拍需求调整输送速度，适配不同工序的生产节奏。设备整体搭载于方管焊接成型的工作台架上，台架台面采用不锈钢板材铺设，既可以承托输送段主体结构，也可作为周边小型检测元件、辅助工装的安装基准面，台架底部配置可调脚杯，可适应不平整的车间地面，通过调整脚杯高度保证输送段的水平度，避免链板运行过程中出现跑偏、异响问题。设计阶段优先考虑了设备的安装边界约束，整体输送段长度适配常规中小型产线的工位间距，设备宽度控制在窄幅区间，可在空间紧凑的车间环境内灵活布置，无需对现有产线做大规模改造即可完成对接安装。链板下方设置分段式承托导轨，避免长距离输送过程中链板下垂、抖动，保证输送面的平整度，出料端与进料端均设置过渡衔接结构，可顺畅对接上下游设备的进出料口，减少工件转运过程中的跌落、磕碰风险。两侧导向支架采用快拆式锁紧结构，更换不同规格工件时无需借助专用工具即可快速调整导向宽度，缩短产线换型的调试时间，设备整体外露结构均做圆角钝化处理，避免操作人员调试、维护过程中出现磕碰划伤，驱动端的传动部位设置可拆卸式防护盖板，既满足安全防护要求，也方便后期对传动部件做润滑、检修维护。
