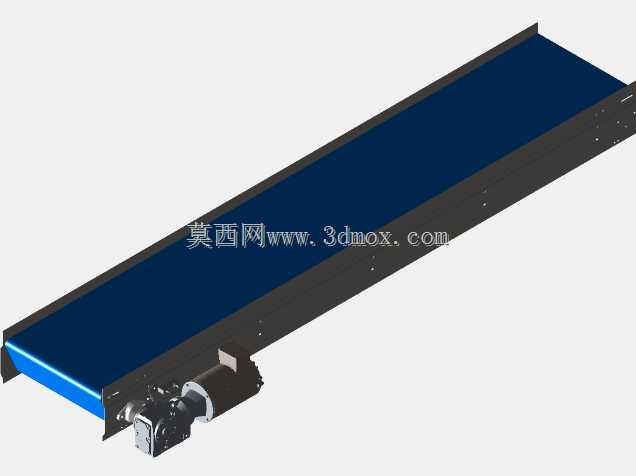

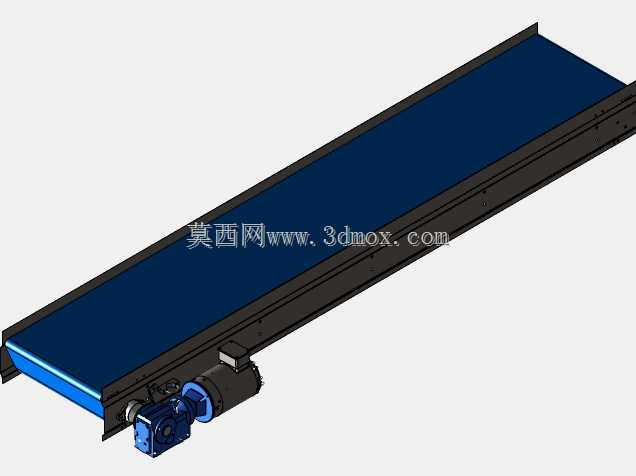

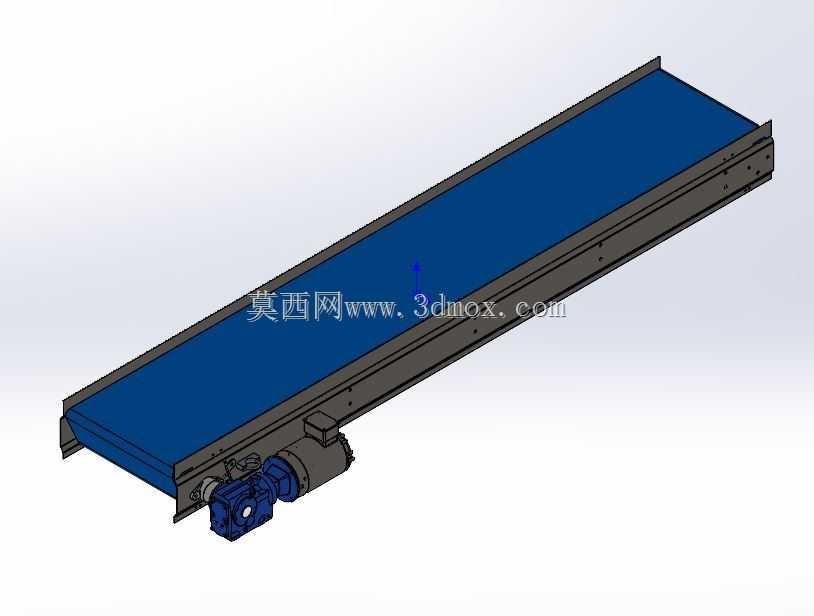

轻便型带式输送设备三维结构设计

这款轻便型带式输送结构，在轻工装配、小件物料周转、教学实训场景中适配性极强，不同于重型矿用输送设备的厚重设计，它的整体框架采用折弯型材拼焊成型，侧边框架预留了多组安装孔位，既可以单独作为独立输送单元使用，也能通过拼接孔位快速对接多台同规格设备，组成不同长度的输送线体，适配车间内不同工位间的短距离物料转运需求。从结构设计逻辑来看，驱动端布置在设备出料侧，采用减速电机直接驱动主动辊的布局，省去了额外的链传动或带传动中间环节，既压缩了设备端部的安装占用空间，也减少了传动环节的功率损耗，日常维护时只需定期检查主动辊的轴承润滑状态即可，不需要频繁调整中间传动件的张紧度。输送带选用蓝色PVC材质，表面平整摩擦力适中，既可以输送纸箱、塑料周转盒等硬质包装件，也能平稳输送小尺寸的零散加工零件，不会出现小件卡滞或者打滑偏移的问题；设备两侧的挡边高度经过优化，刚好能阻挡输送过程中物料从侧边滑落，又不会因为挡边过高影响操作人员从侧面取放工件，适配人工装配工位的上下料操作需求。安装边界方面，设备整体高度较低，底部预留了脚轮安装孔与固定支脚安装位，用户可以根据使用场景选择移动脚轮实现工位间的灵活转场，也可以安装固定支脚搭配膨胀螺栓实现设备的永久固定；进料端与出料端的辊筒端面做了倒角处理，对接其他生产设备时不会出现尖锐棱边剐蹭物料或者对接设备的问题，端部的安装板预留了标准连接孔位，可以快速对接生产线上的分拣设备、包装设备或者加工机床的出料口。张紧结构设计在设备尾部的从动辊端，采用两侧对称的螺杆张紧结构，调整时只需同步旋转两侧的调整螺母，就能实现输送带张紧度的微调，调整过程中可以保证从动辊与主动辊始终保持平行，避免输送带运行过程中出现跑偏的问题，不需要复杂的调校工具，一线运维人员就能快速完成调整。设备的驱动电机安装在框架侧面的专用安装座上，安装座做了加强筋结构，避免电机运行过程中出现振动异响，电机输出轴与主动辊采用键连接，传动扭矩稳定，长时间连续运行也不会出现连接松动的问题。整体框架的型材壁厚经过核算，在保证整体结构刚性、满载运行不出现明显形变的前提下，尽可能压缩了材料用量，让设备整体重量控制在合理范围，既方便运输搬运，也降低了安装过程中的吊装难度，非常适合中小型生产车间的零散物料输送场景，也能作为教学实训设备帮助学习者理解带式输送设备的基本结构与传动原理。
