多工位台阶式物料步进输送机构

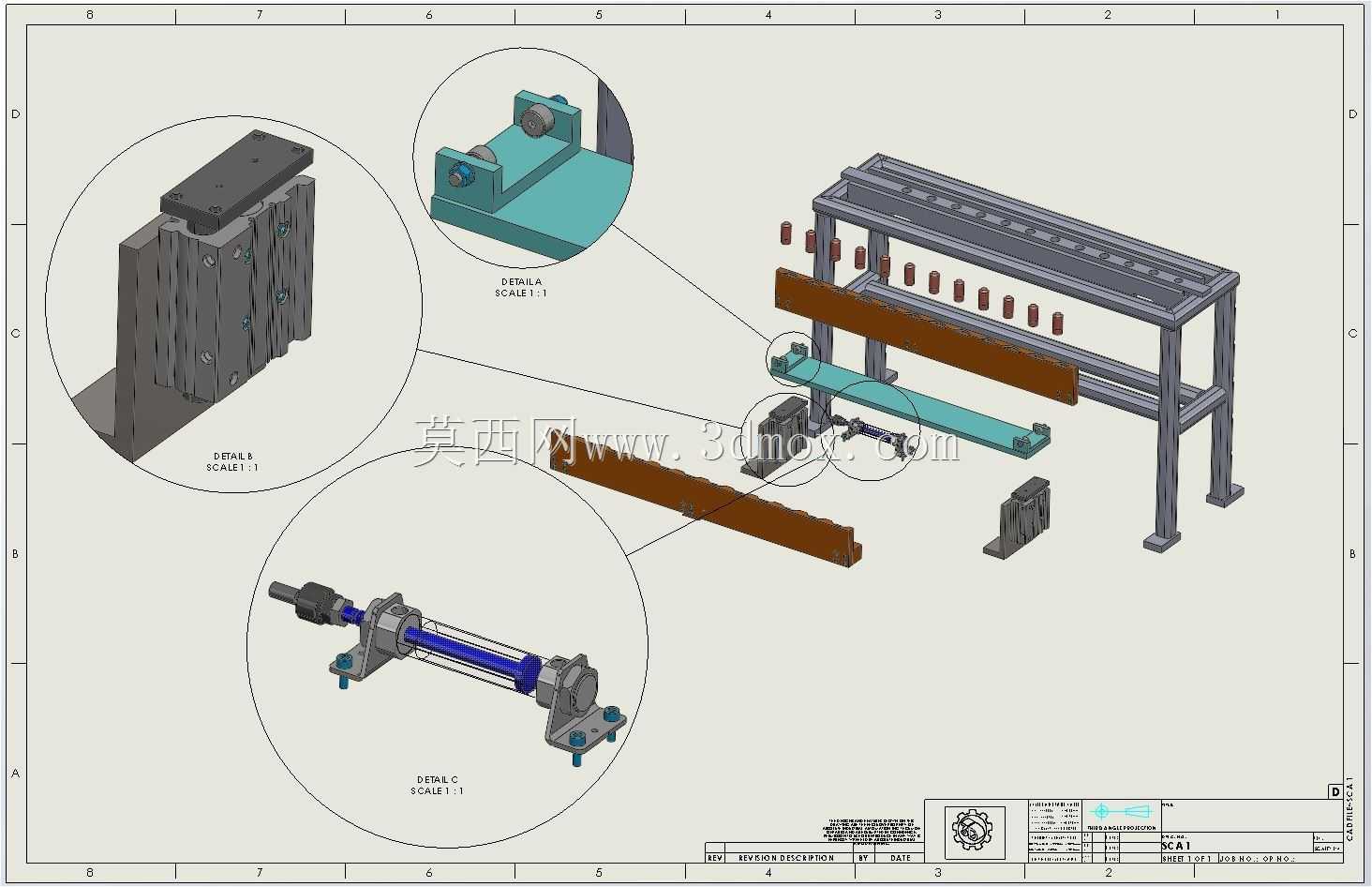

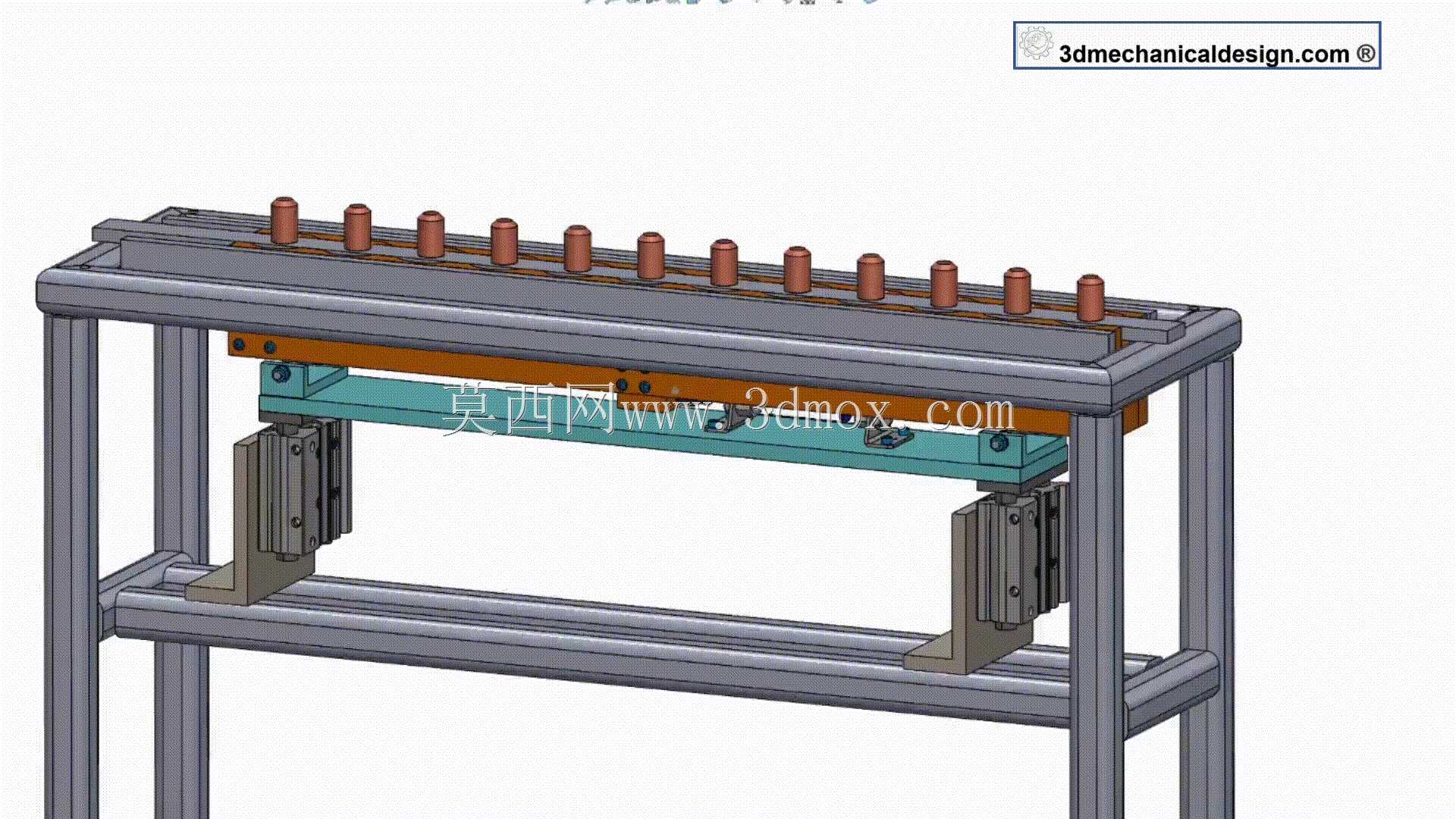

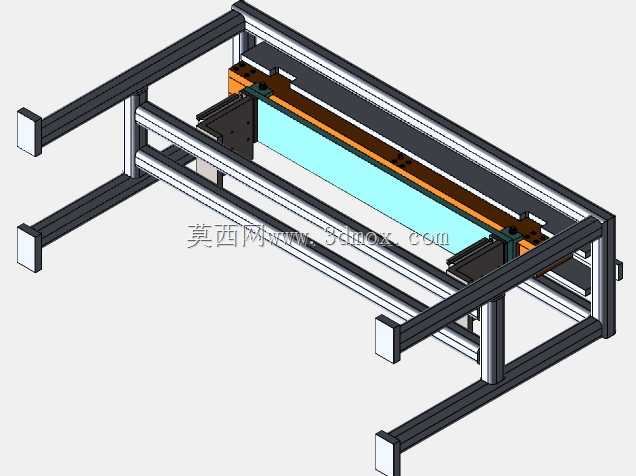

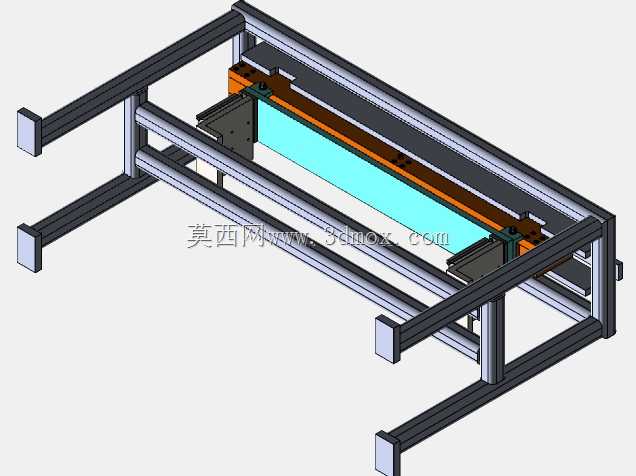

该步进机构主要应用于3C电子小零件、小型五金冲压件、注塑件的工序间步进移载场景，常见于多工位组装线、检测线的物料工位切换环节，可实现工件在相邻工位间的定距精准移位，替代人工完成重复性的物料搬运动作，适配节拍稳定的连续化生产需求。从结构设计来看，整体采用铝型材搭建框架主体，兼顾机架刚性与组装便捷性，底部框架预留了充足的安装空间，可直接固定在生产线台架上，安装时需保证顶部输送面的水平度误差控制在0.1mm/m以内，避免移位过程中工件出现偏移卡滞。顶部沿输送方向等距布置12个工件定位座，每个定位座可适配圆柱类、小型方块类工件的放置，定位座间距可根据实际工位间距做调整，单步移位行程与工位间距保持一致，移位重复定位精度可达±0.05mm，满足多数组装、检测工序的定位要求。机构的升降与平移动作采用双气缸配合直线导轨的驱动方案，两侧对称布置的直线导轨承担升降运动的导向负载，避免单侧受力出现卡滞，平移驱动组件布置在机架中部，通过连接板带动整个载料台完成步进循环：先抬升将工件从原工位定位座上托起，再平移一个工位间距，随后下降将工件放置到下一个工位的定位结构上，最后空载复位完成一个动作循环，整套动作逻辑简单可靠，故障率低，维护时仅需定期检查导轨润滑状态与气缸紧固件松紧即可。设计过程中重点考虑了负载均衡性，双导向支撑结构可避免长行程载料台出现悬臂下垂问题，载料台下方的加强横梁采用型钢焊接加工，进一步提升整体刚性，即使满载12个工件运行时也不会出现形变抖动。安装边界方面，机构整体宽度适配常规生产线的台架宽度，进出料端可直接对接振动盘出料轨道、皮带线末端或者人工上料位，无需额外做过多转接结构，可直接集成到现有自动化生产线中，也可作为独立的步进移载单元搭配单机设备使用，针对不同尺寸的工件，仅需更换顶部的定位座即可快速完成适配，无需改动主体驱动与框架结构，具备较强的通用性。
