六推进器框架式水下遥控潜器结构设计

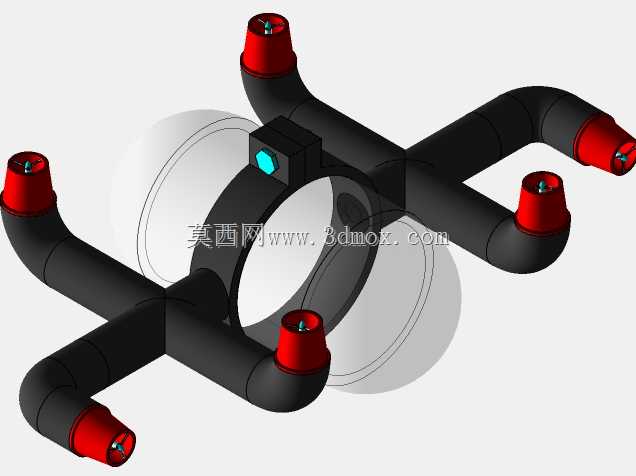

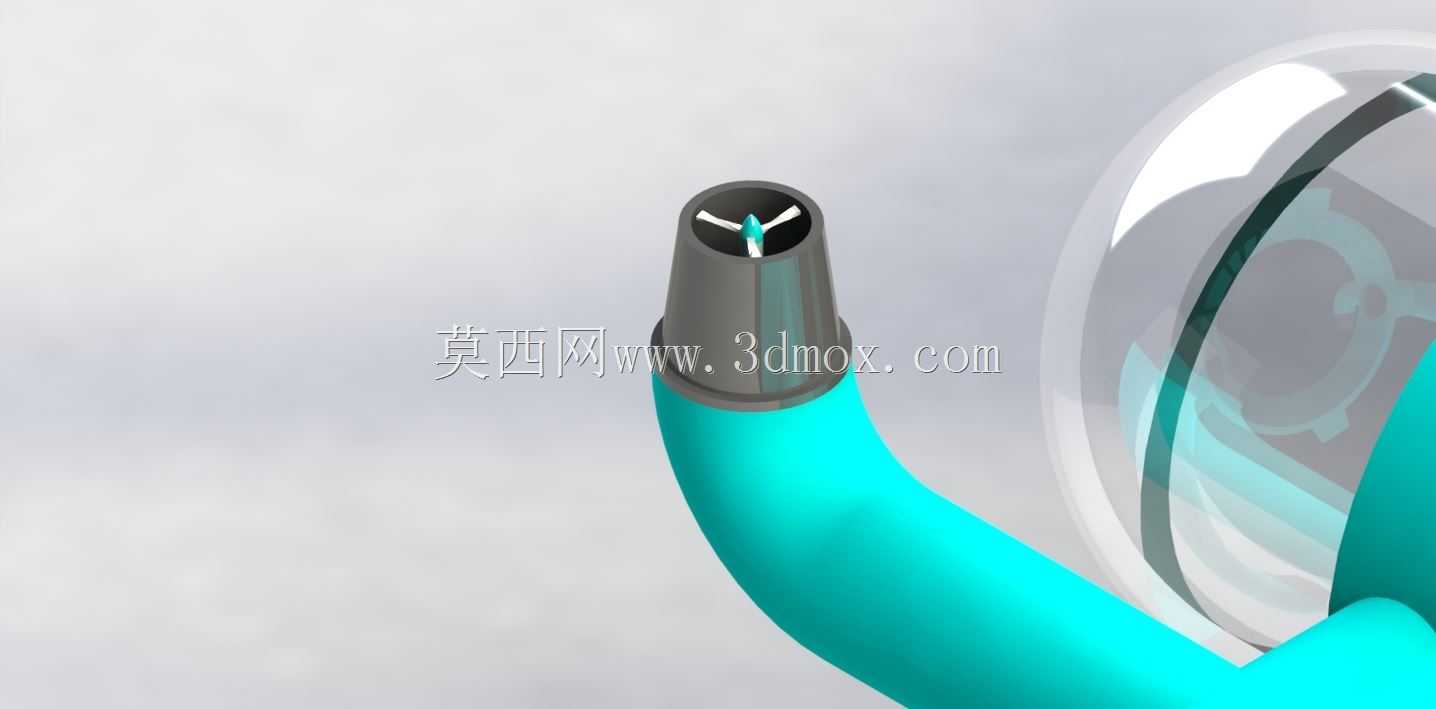

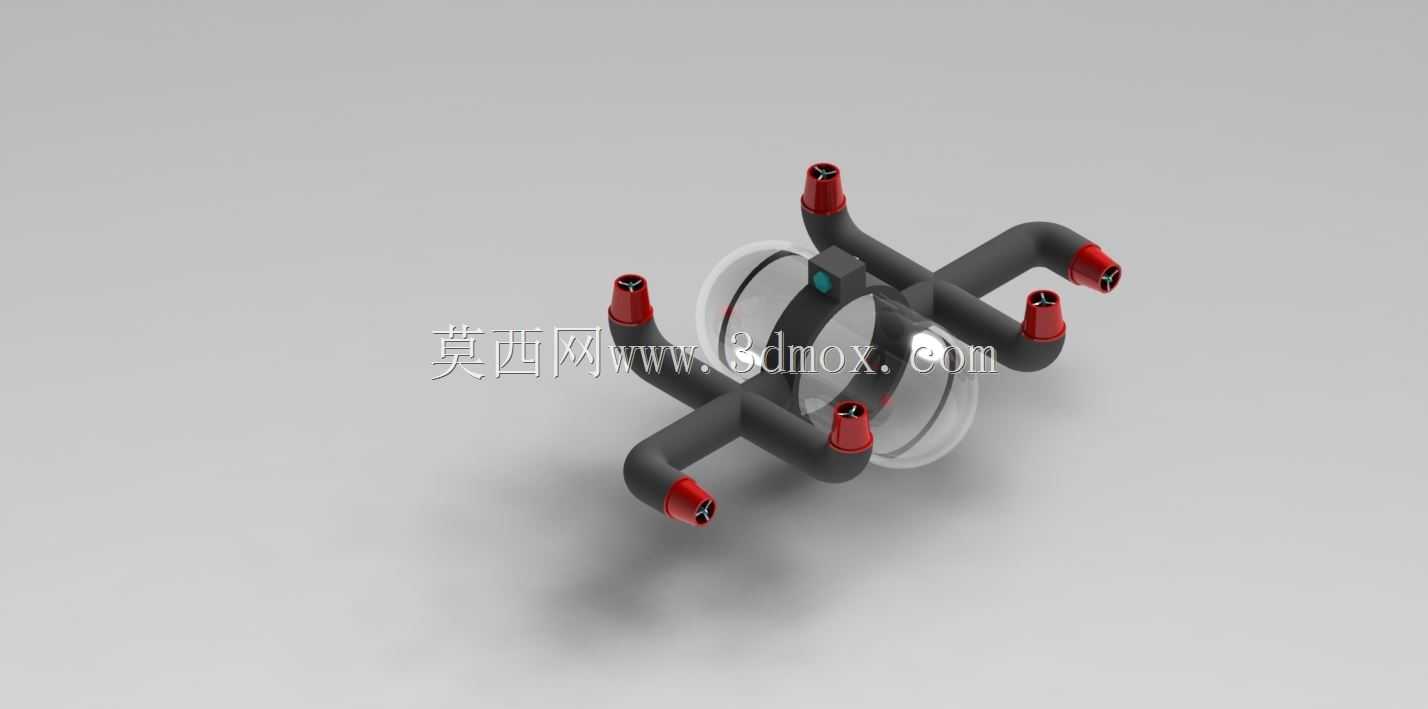

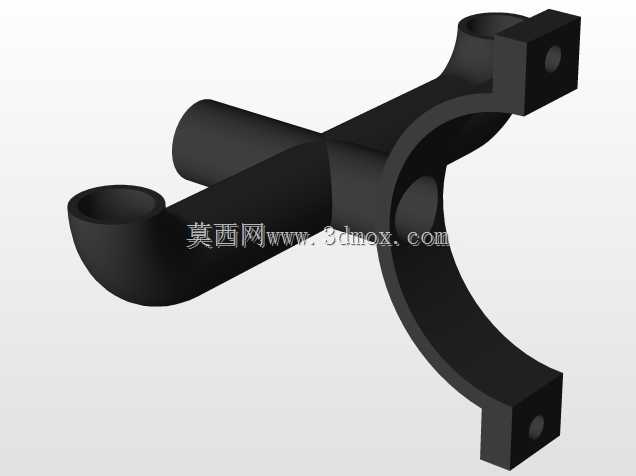

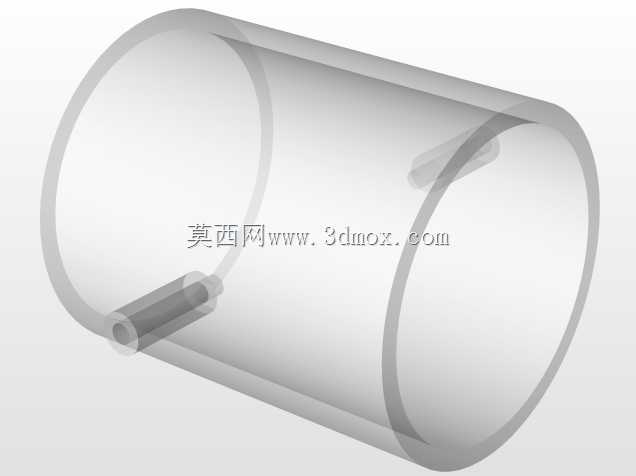

这款水下遥控潜器采用对称式六推进器布局，主体框架选用耐海水腐蚀的硬质管材弯折成型，所有管路衔接处做密封倒角处理，避免水下长期作业出现应力开裂问题。中部预留的透明舱段为电子控制舱安装位，舱体边缘设计有环形密封槽，可适配O型密封圈实现静密封，舱内可放置主控板、电池组、信号传输模块，安装时需保证舱体轴线与潜器整体重心轴线重合，降低航行时的配平难度。六个推进器分别布置在框架的六个延伸臂末端，其中四个推进器轴线处于水平面内，呈斜向对称分布，可实现水平面内的前进、后退、横移、转向动作，剩余两个推进器轴线垂直于水平面，负责潜器的上浮、下潜与定深悬停动作，这种布局相比传统四推进器结构，能在复杂水流环境下提供更充足的姿态修正力矩，减少水下暗流对潜器姿态的干扰。从结构尺寸来看，该潜器整体外轮廓控制在小型作业级ROV范畴，框架最大外径不超过400mm，可顺利通过常规水下管道、涵洞的检测入口，推进器末端突出框架的距离不超过30mm，避免在狭窄空间内磕碰障碍物损坏桨叶。设计时将所有线缆走框架内部的中空管路，既减少水流阻力，也避免线缆被水下杂物勾挂，框架上预留的多个安装凸台，可根据作业需求加装水下摄像头、机械抓取爪、水质检测传感器等拓展配件，凸台位置经过重心配平计算，加装标准配件后无需额外调整配重即可保持水平姿态。在实际应用场景中，这类小型ROV可承担近岸水下结构检测、水产养殖网箱巡检、浅水区域水下搜救、小型水下物件打捞等作业任务，相比大型作业级潜器，其结构简单、维护成本低，对作业母船的配套要求极低，单人即可完成投放与回收操作。框架的管材连接处采用一体化弯折加局部补强的设计，没有额外的焊接拼接点，长期在盐雾、海水浸泡环境下不会出现焊缝腐蚀失效的问题，推进器安装座设计有快拆结构，更换受损推进器时无需拆解整体框架，可在作业现场快速完成维护。
