SCARA拾取放置拼贴作业机械臂结构设计

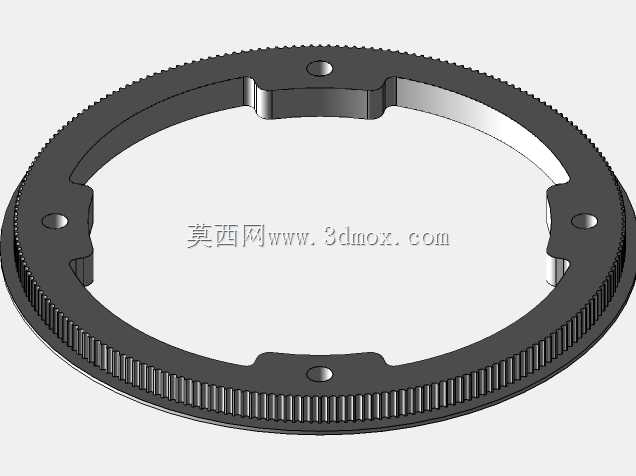

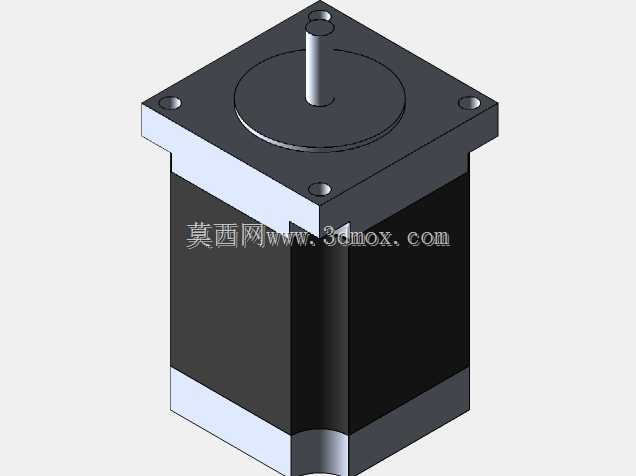

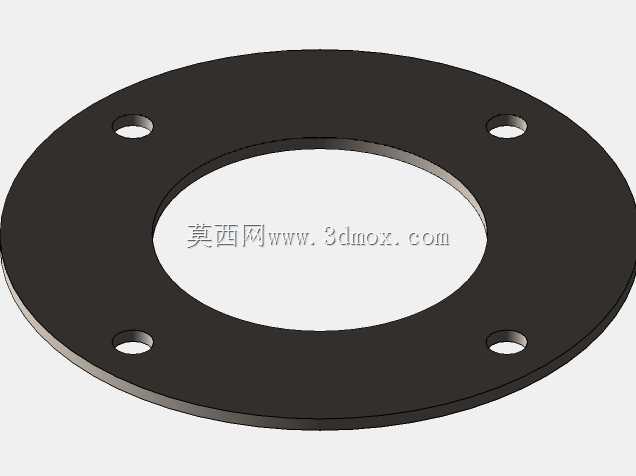

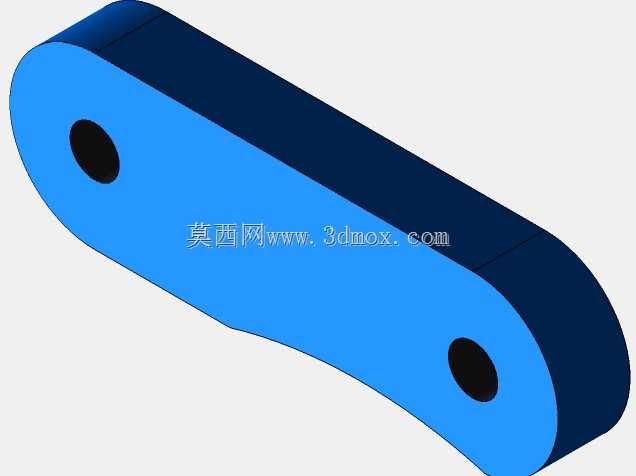

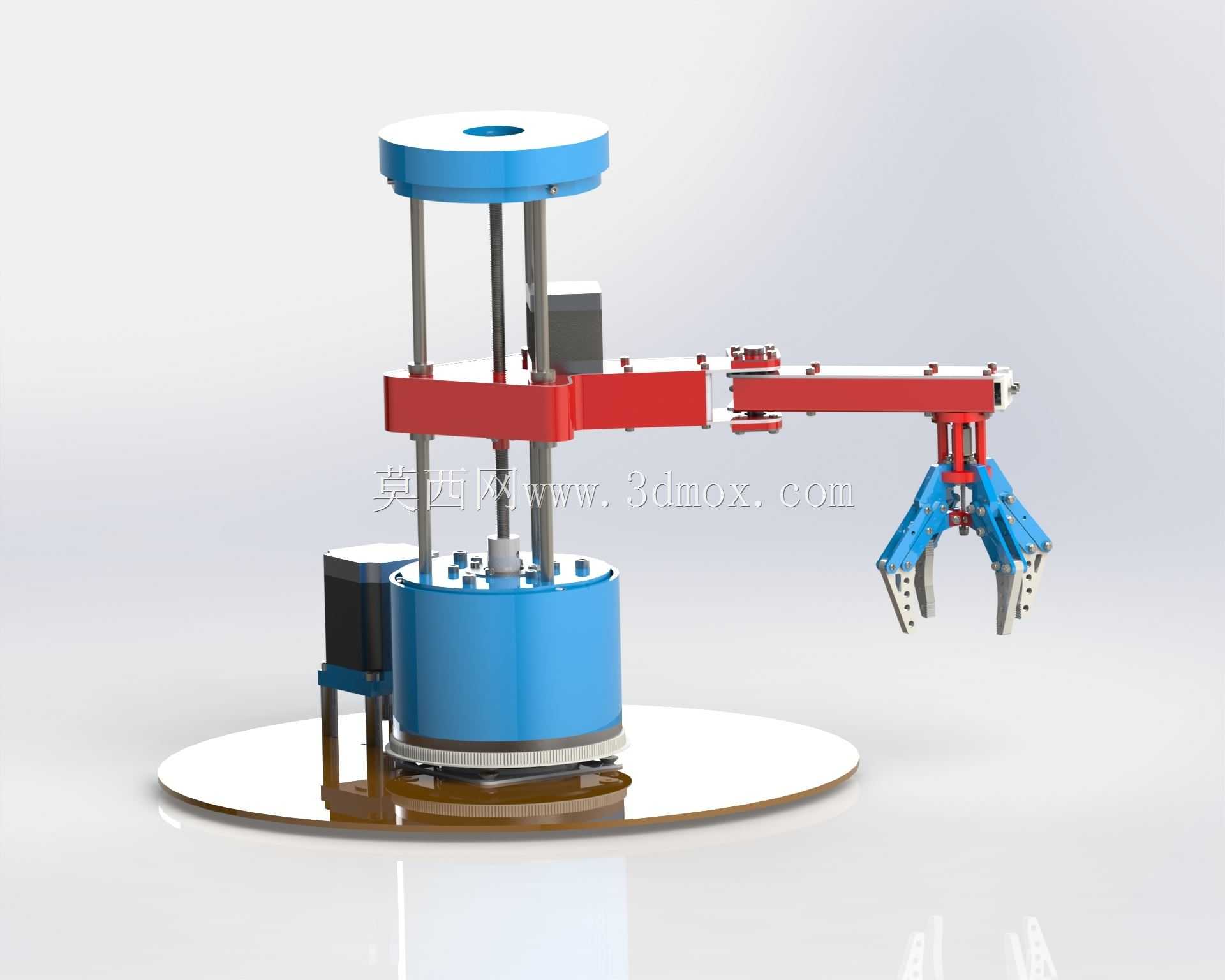

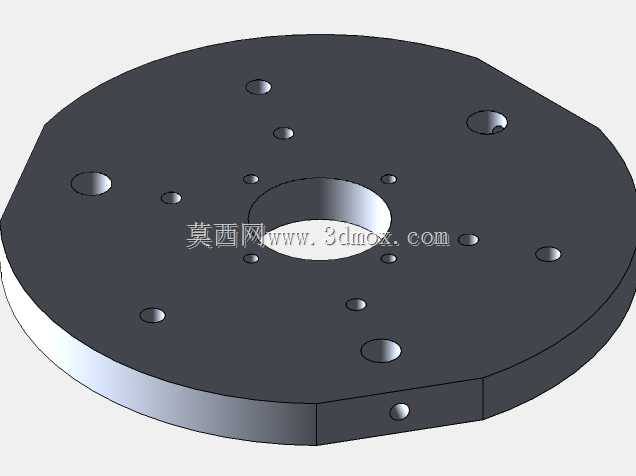

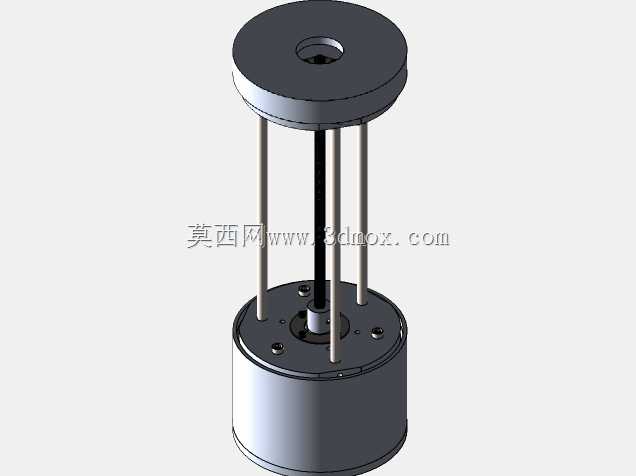

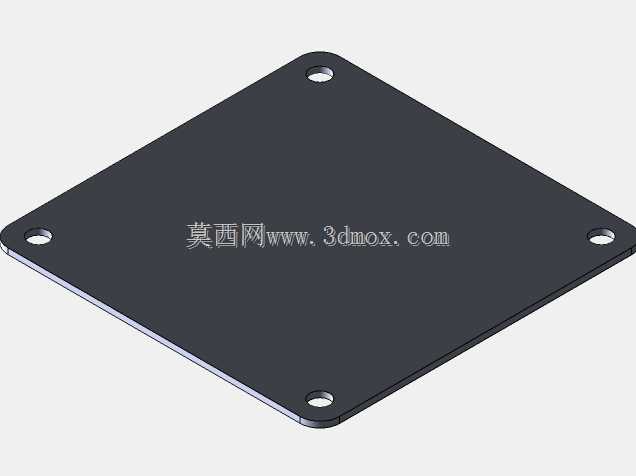

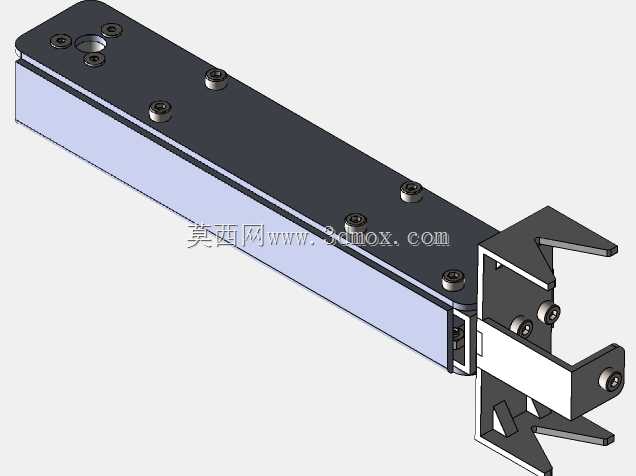

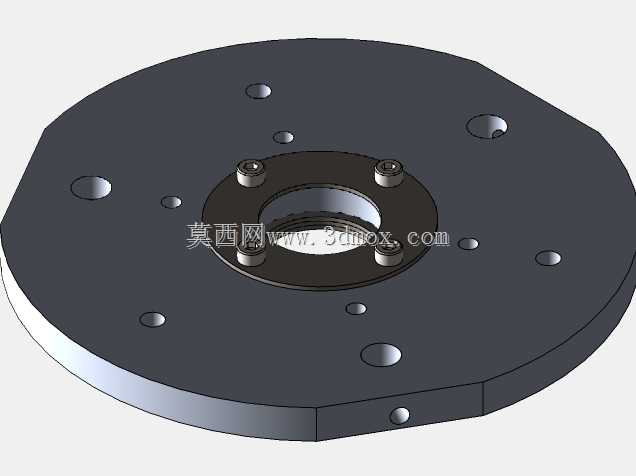

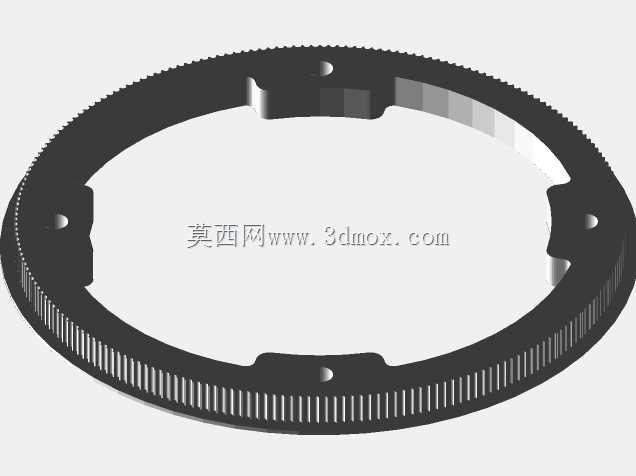

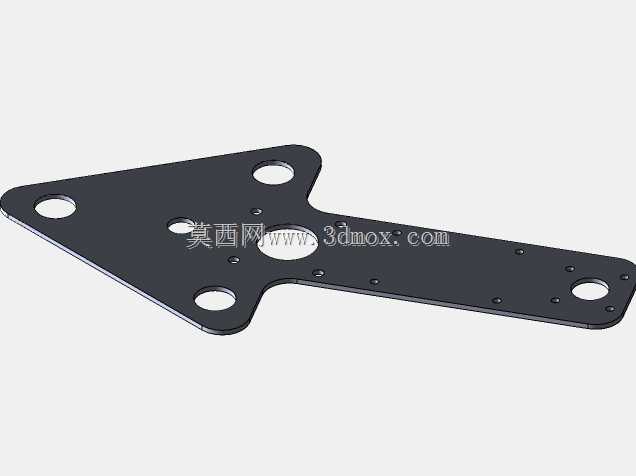

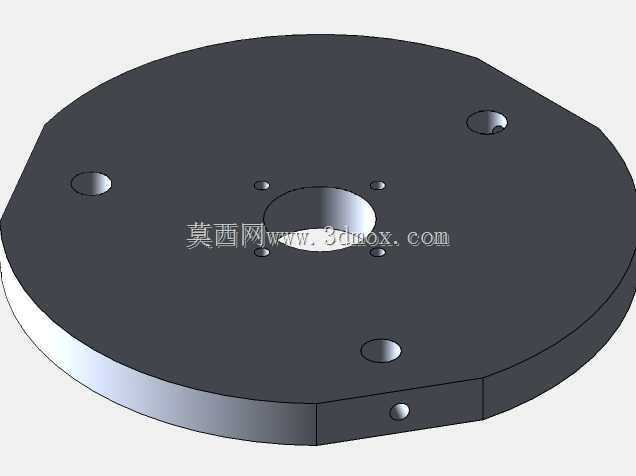

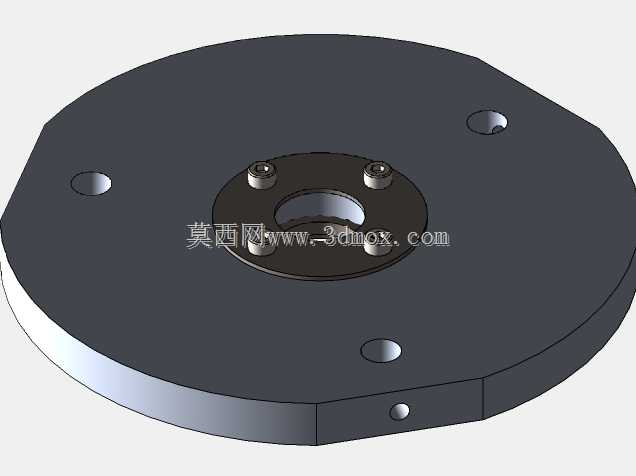

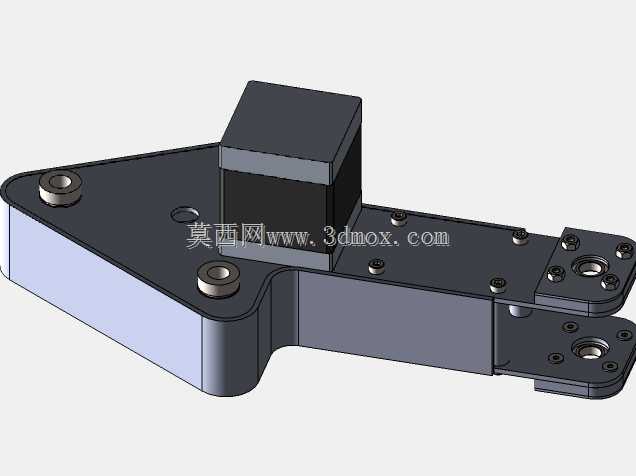

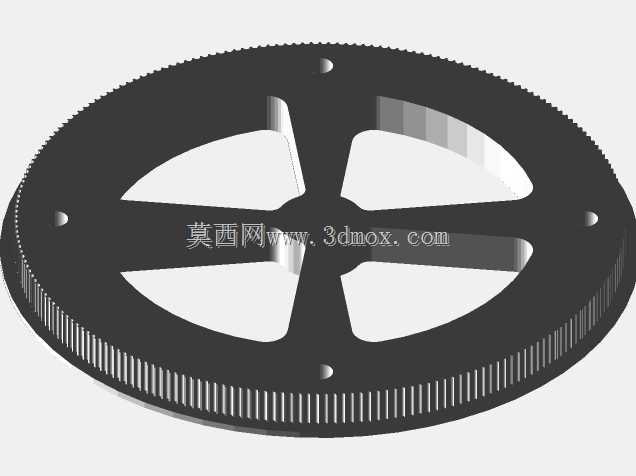

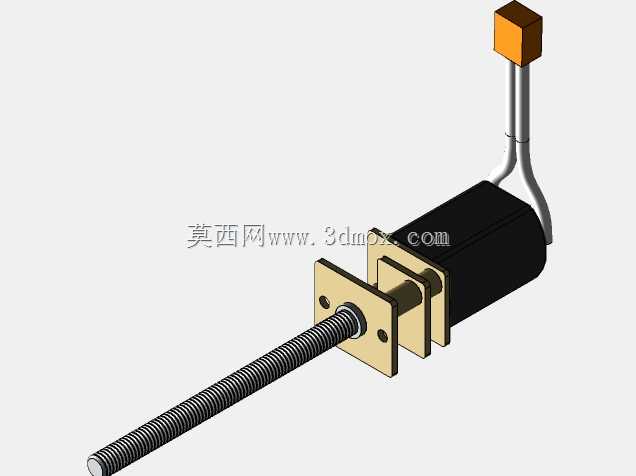

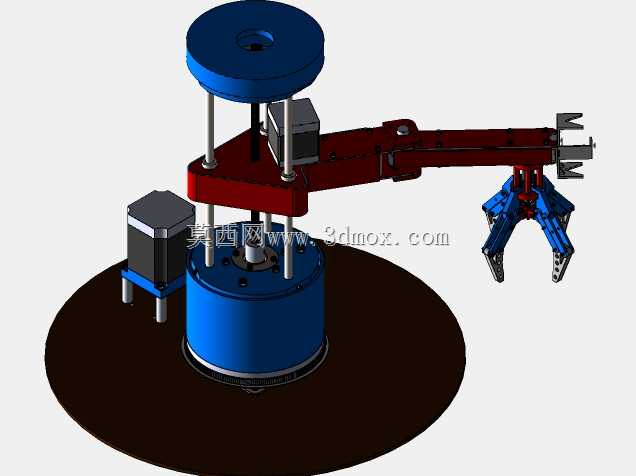

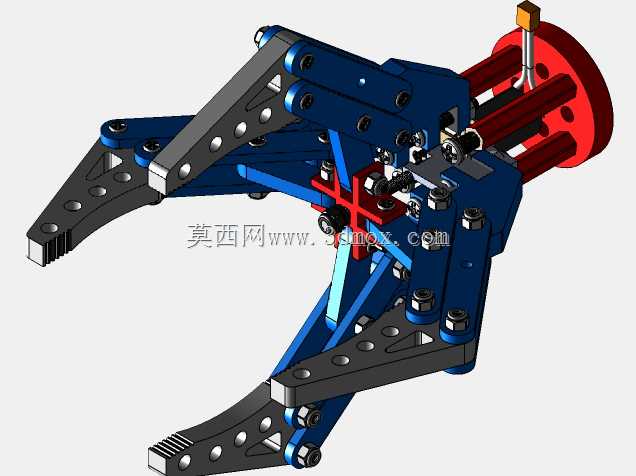

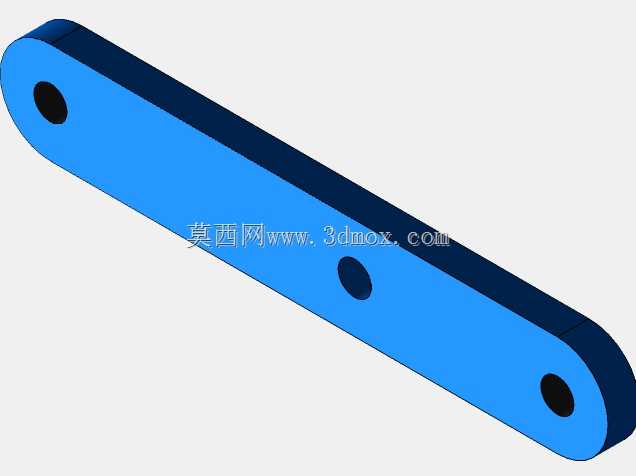

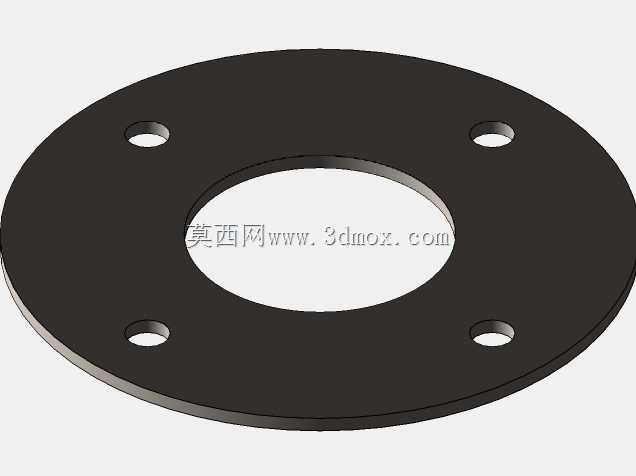

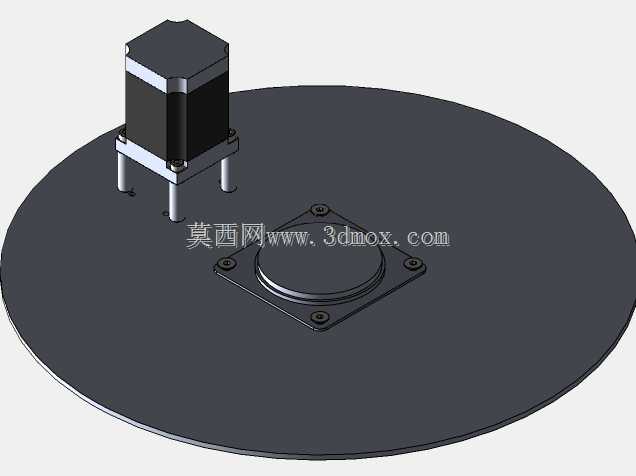

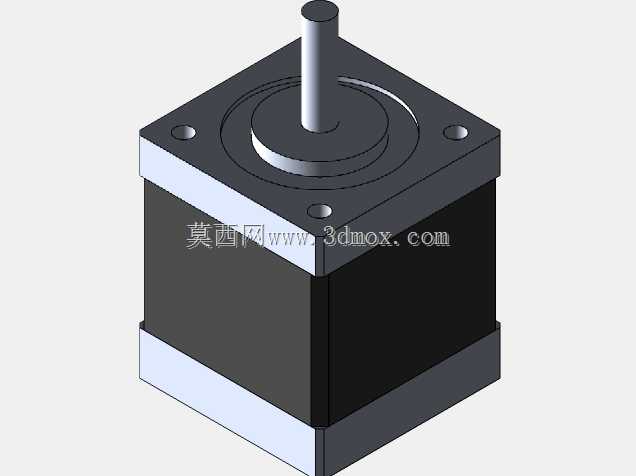

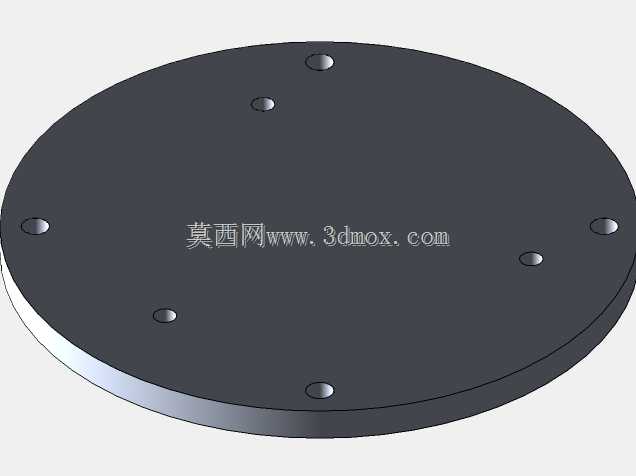

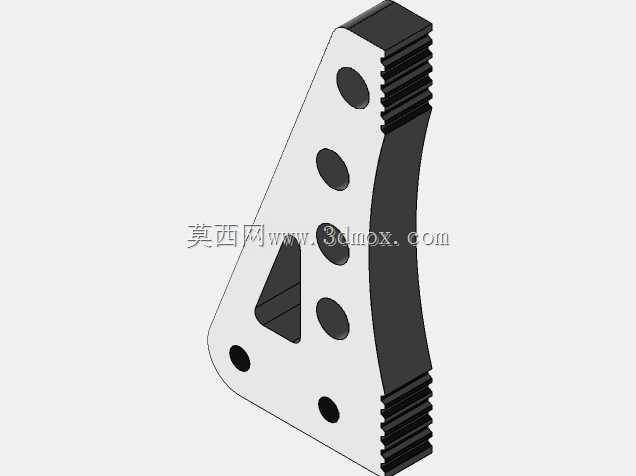

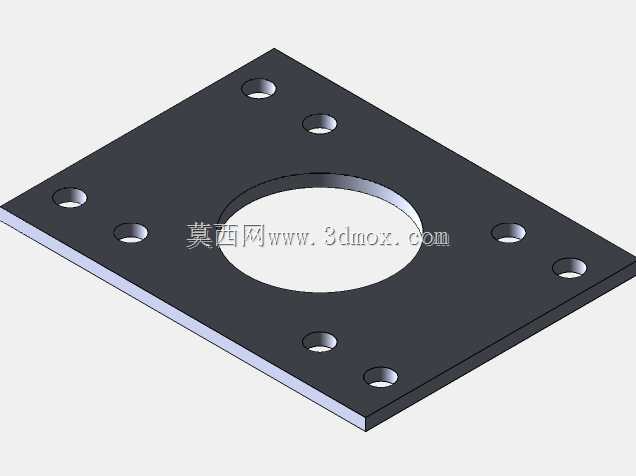

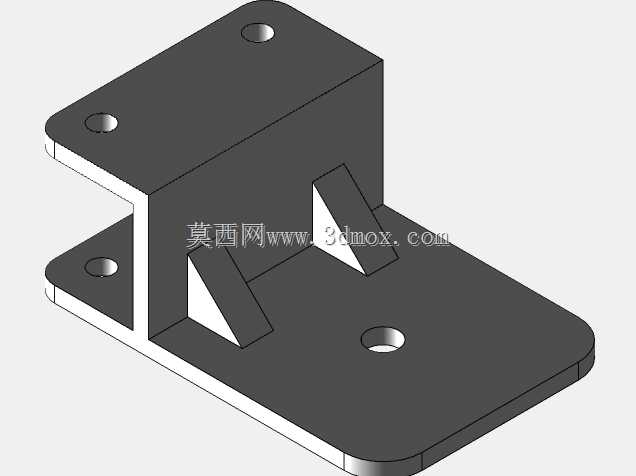

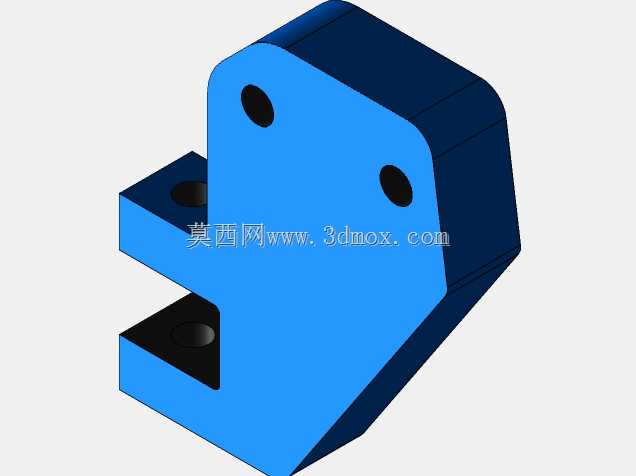

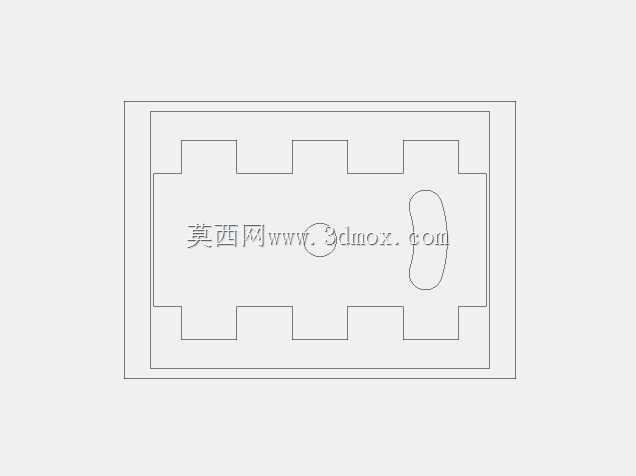

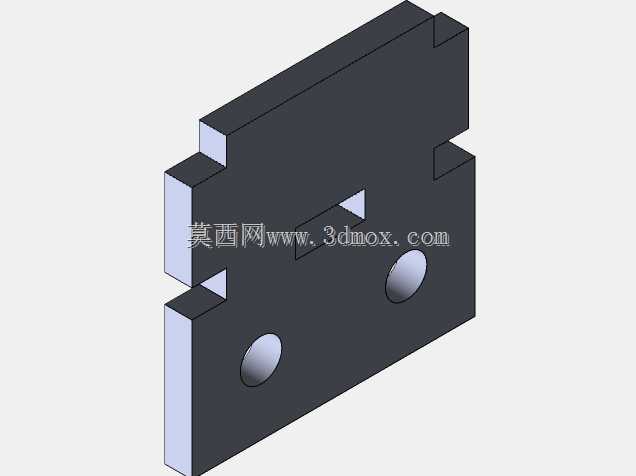

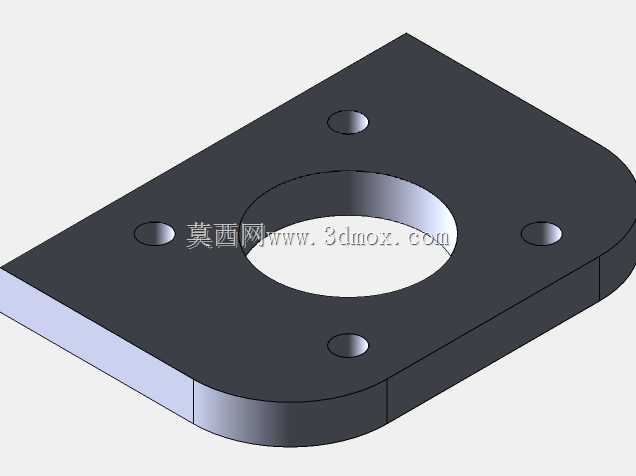

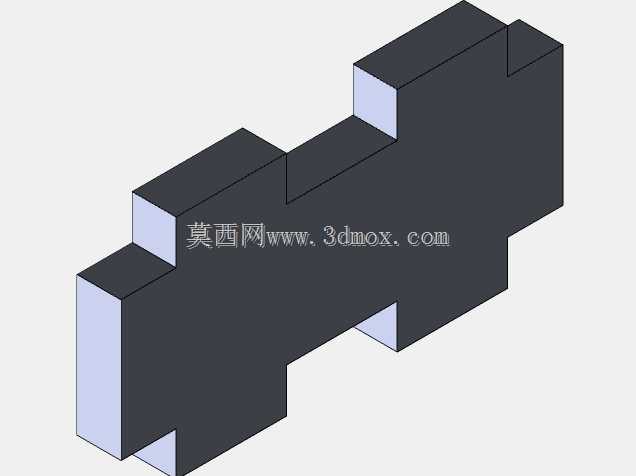

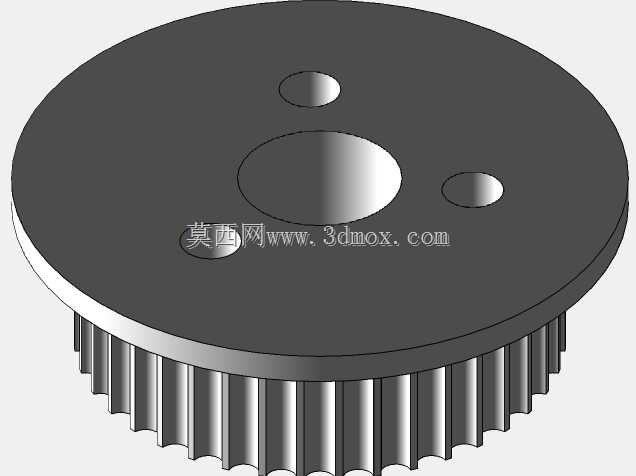

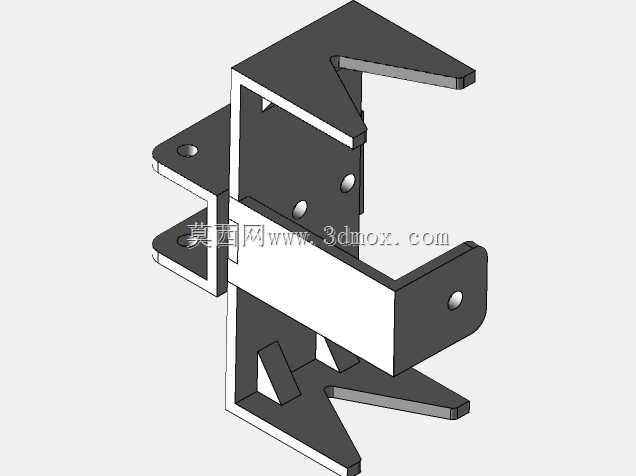

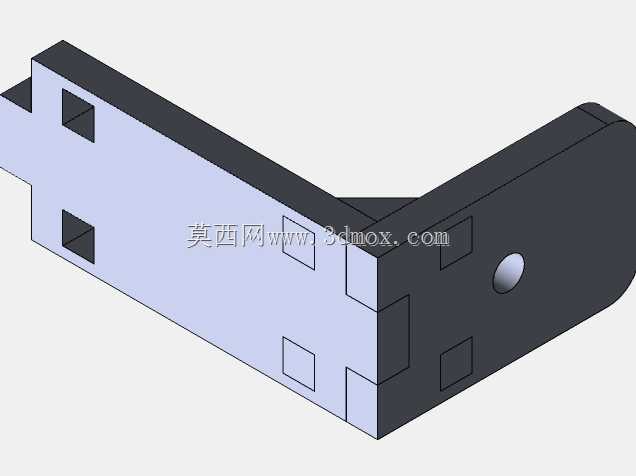

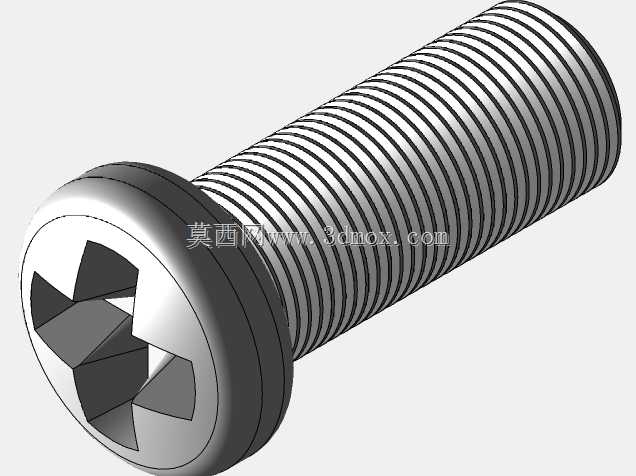

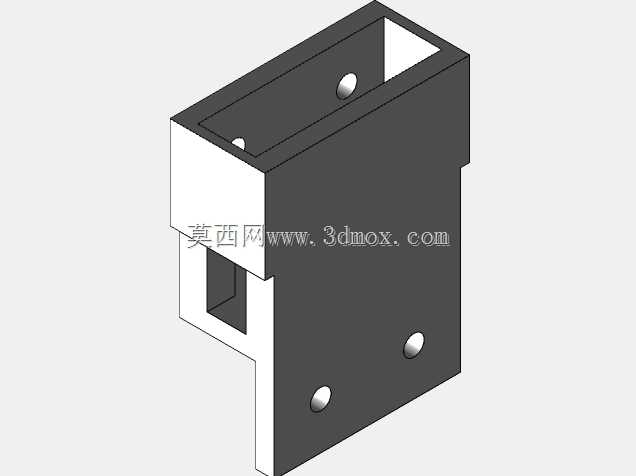

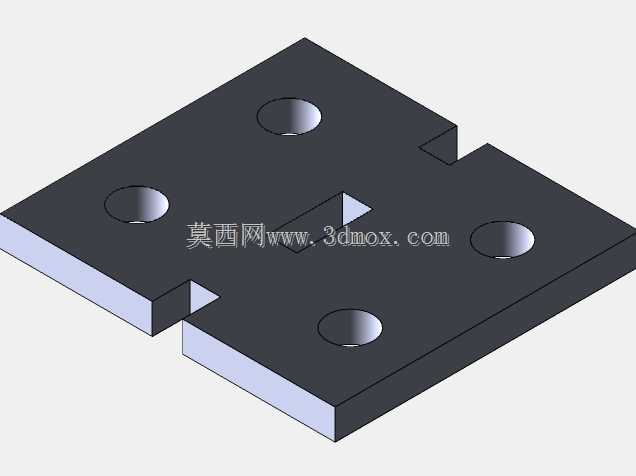

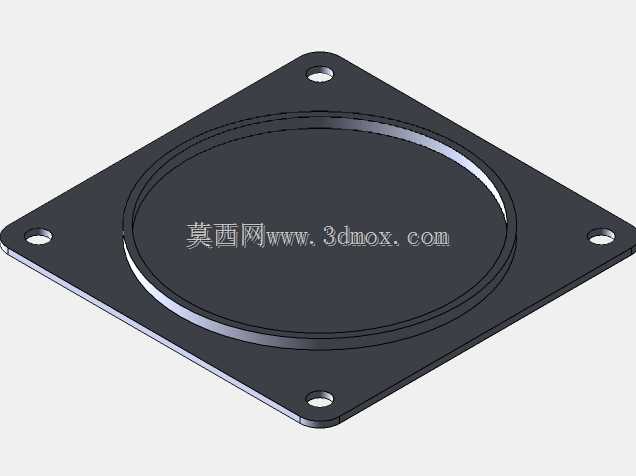

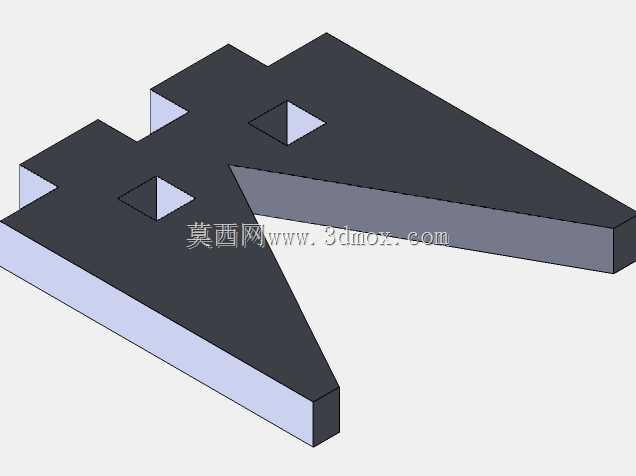

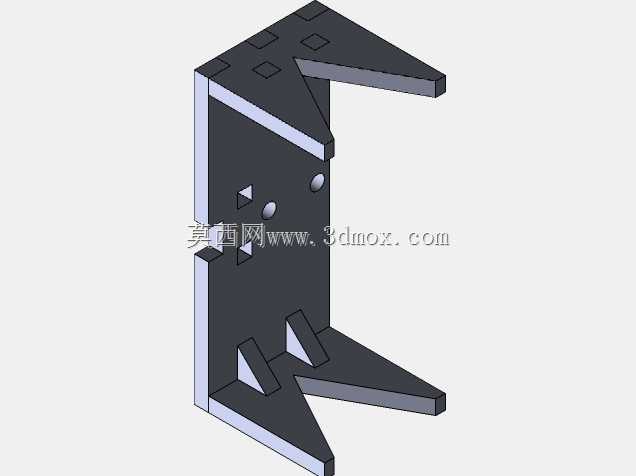

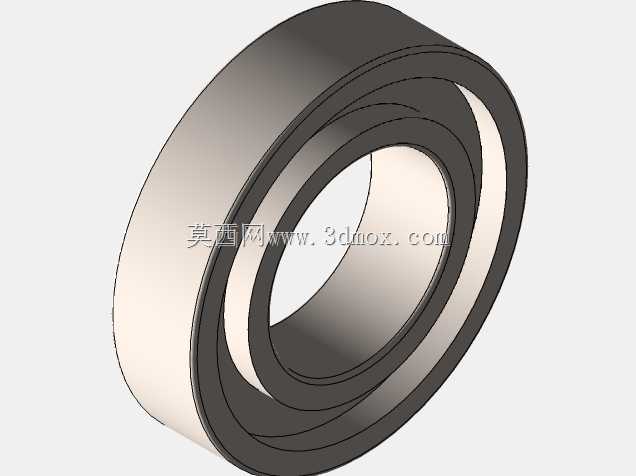

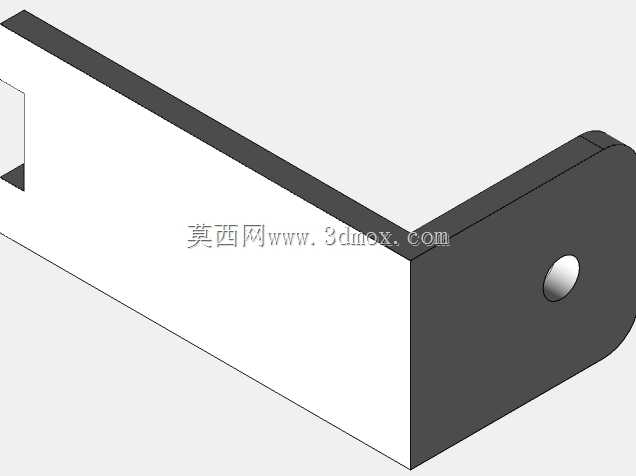

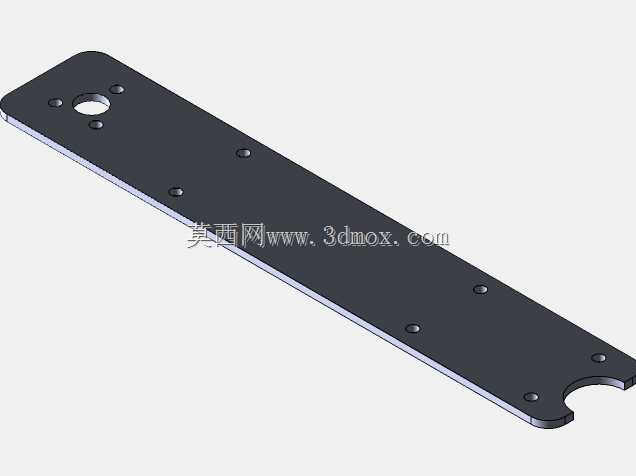

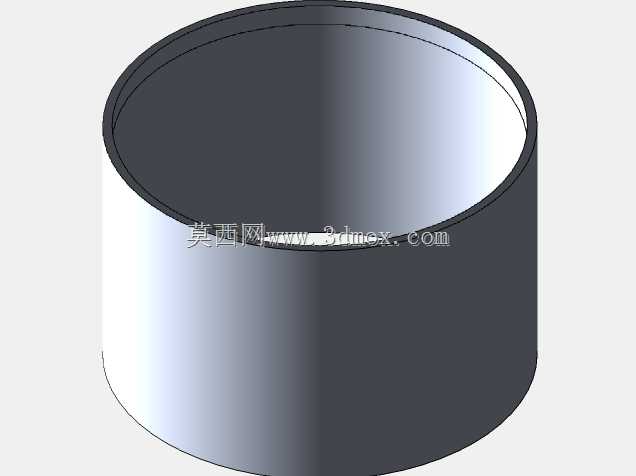

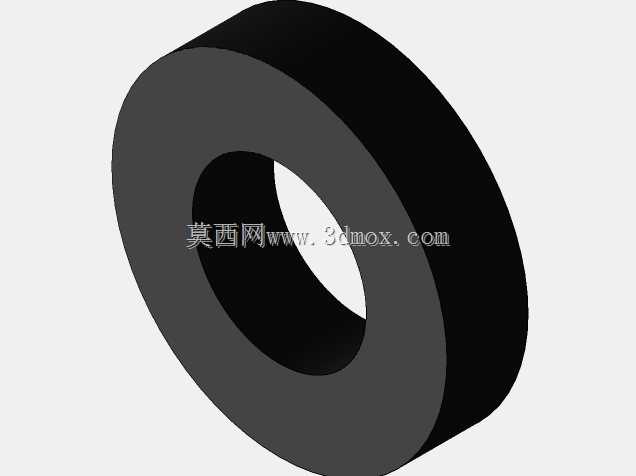

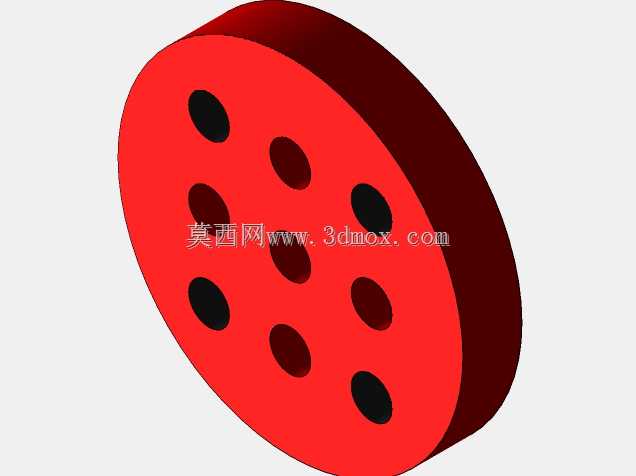

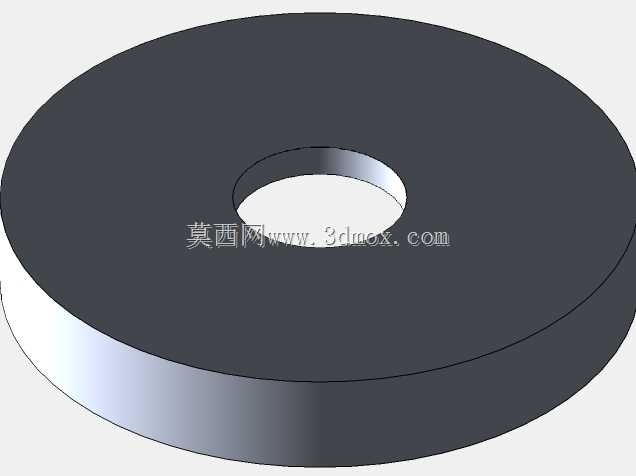

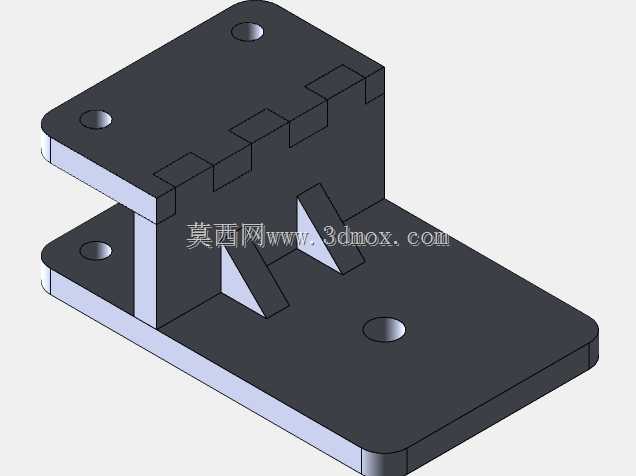

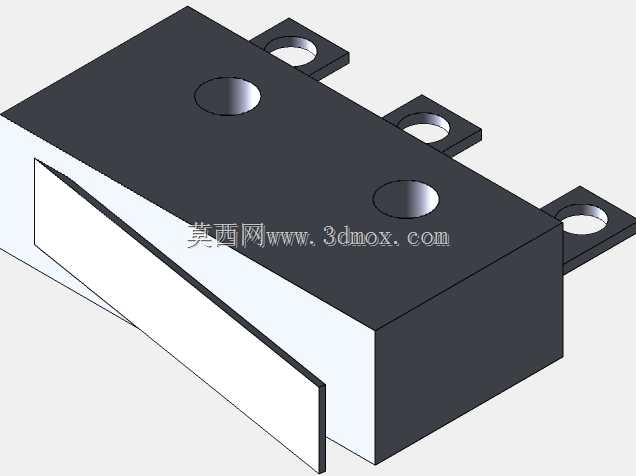

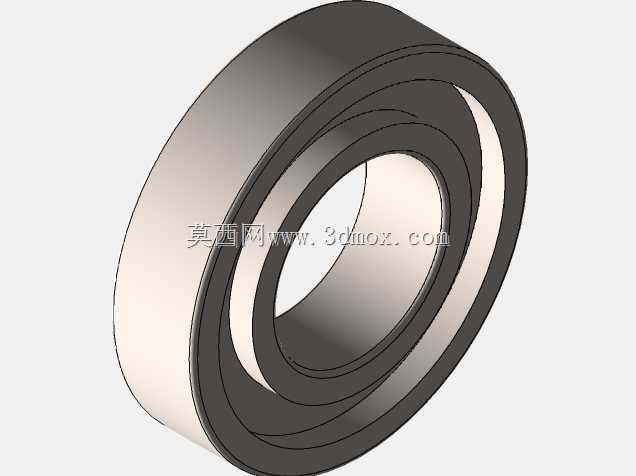

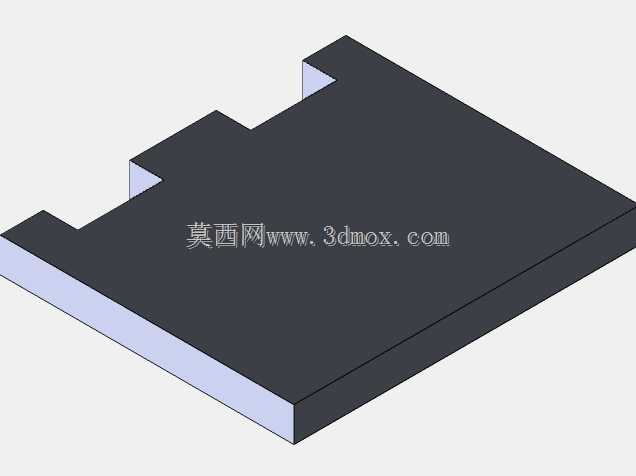

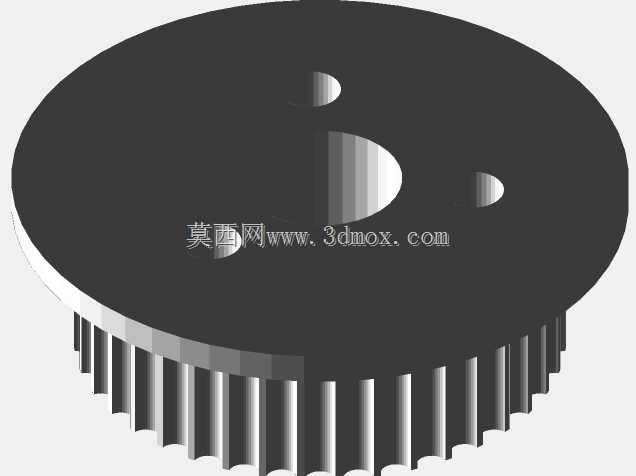

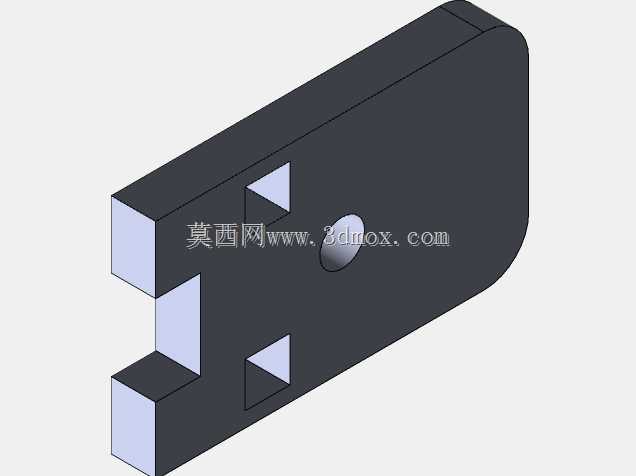

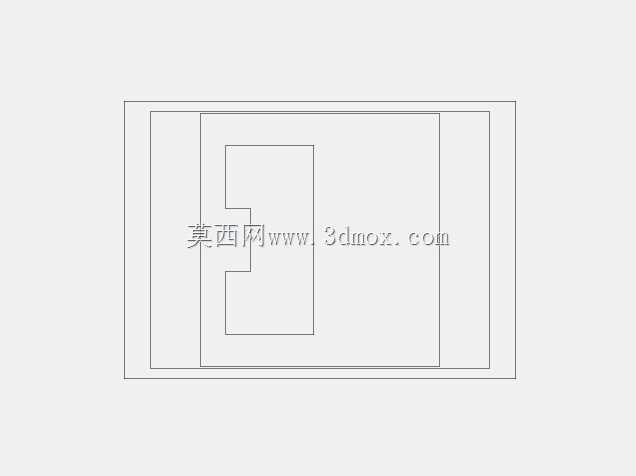

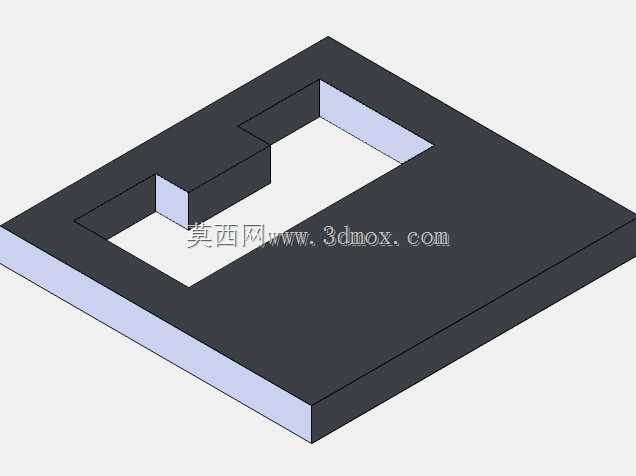

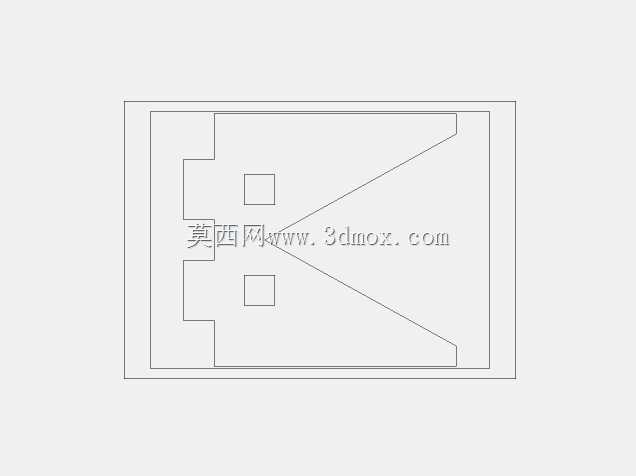

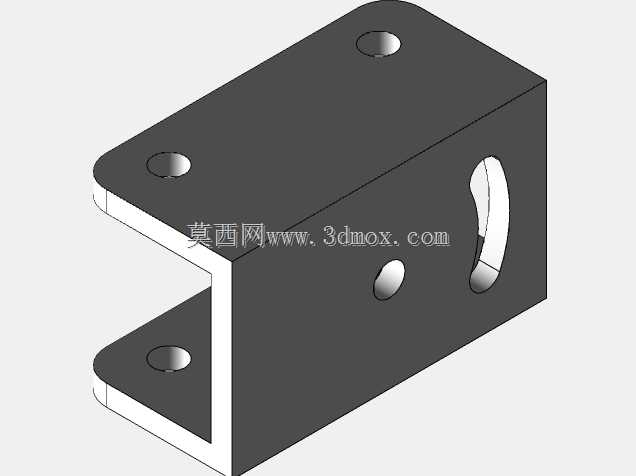

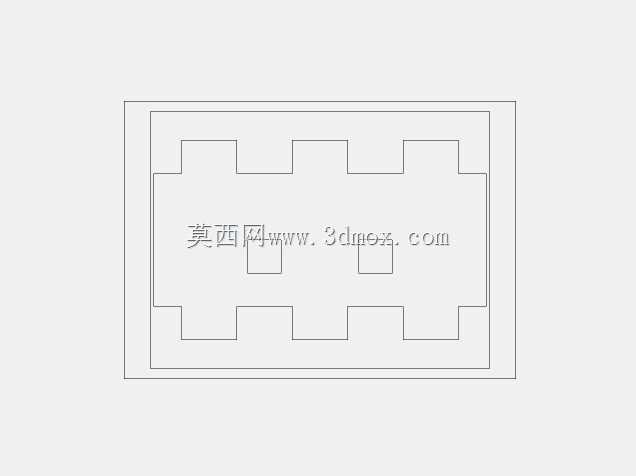

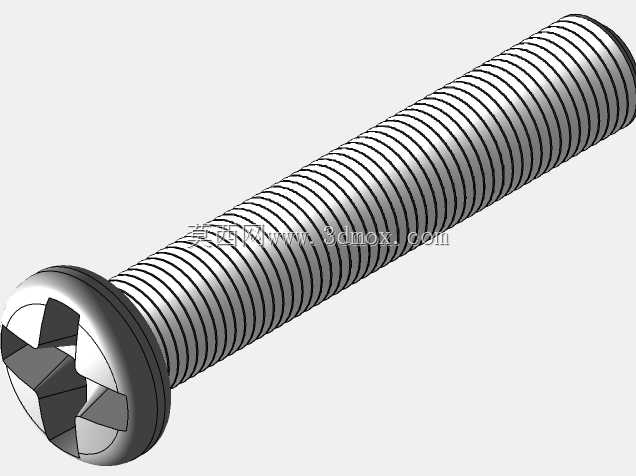

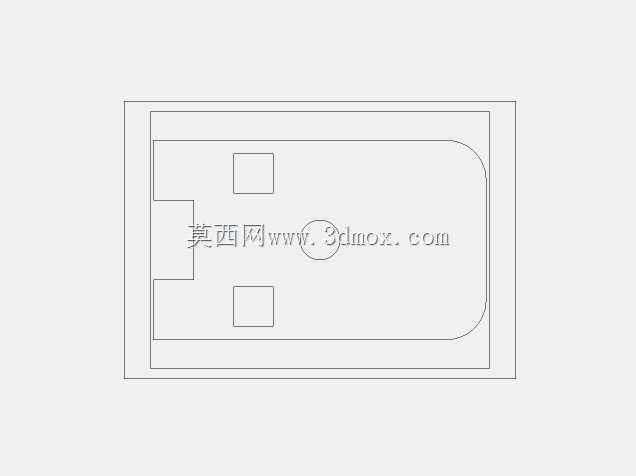

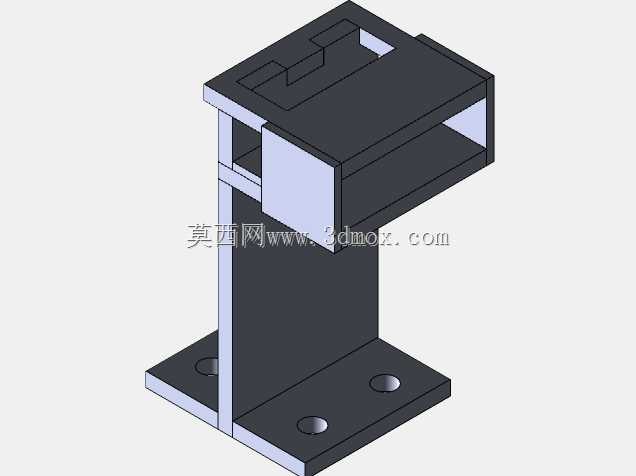

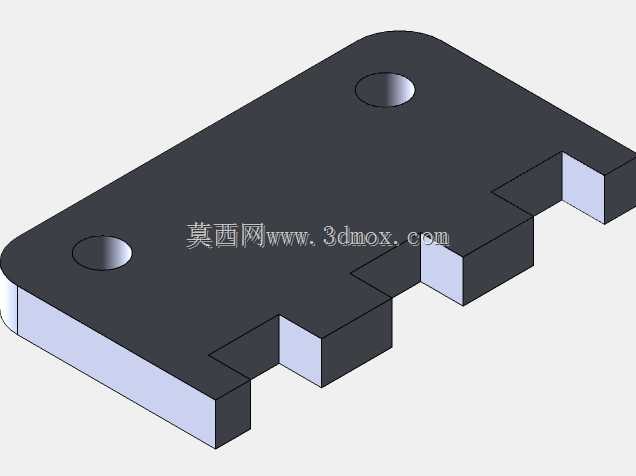

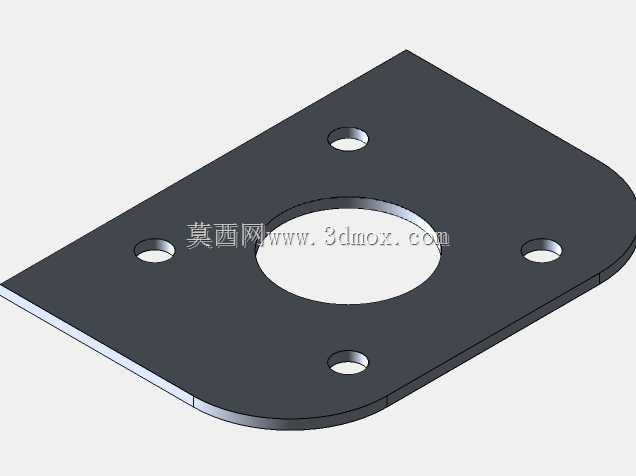

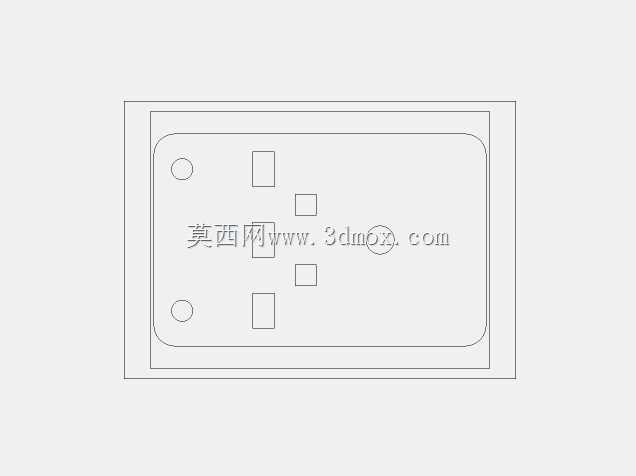

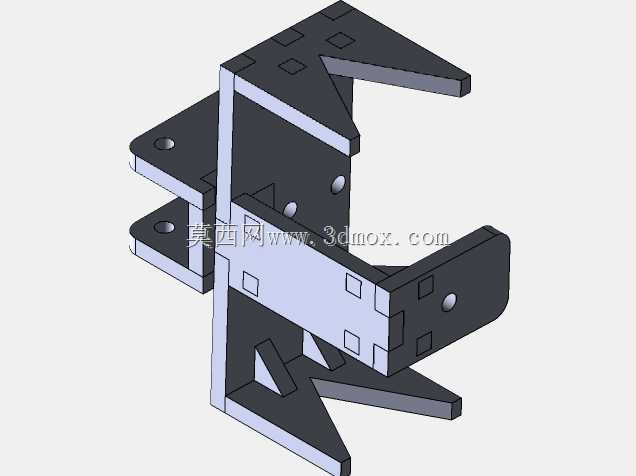

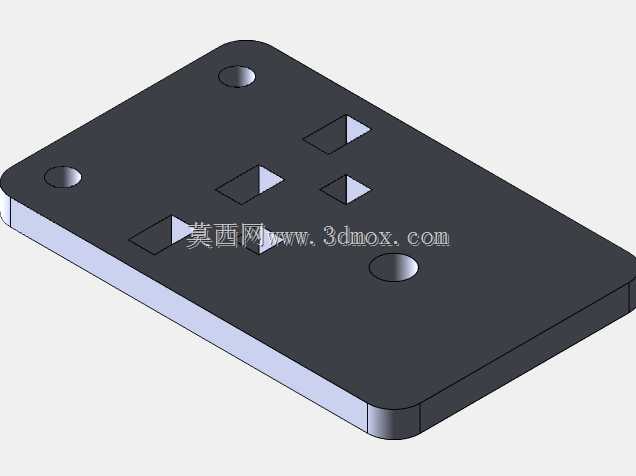

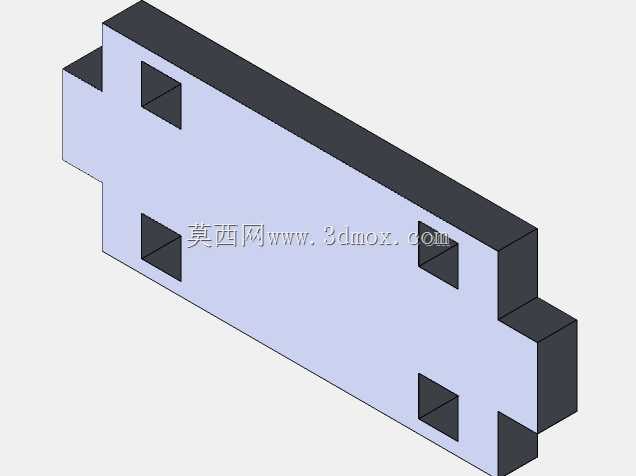

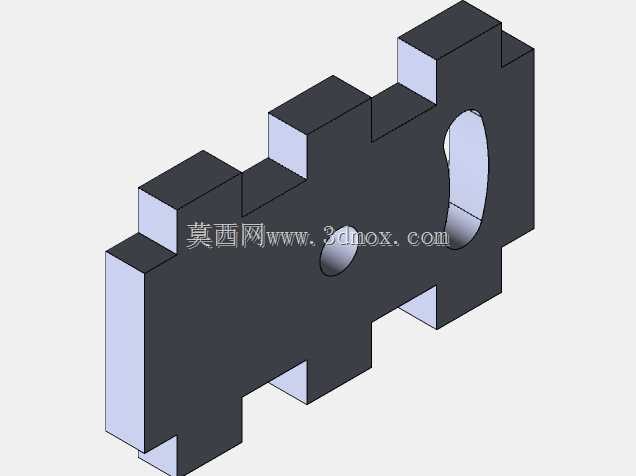

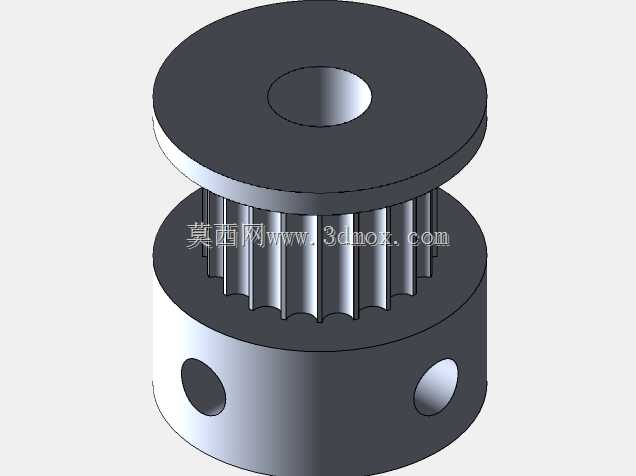

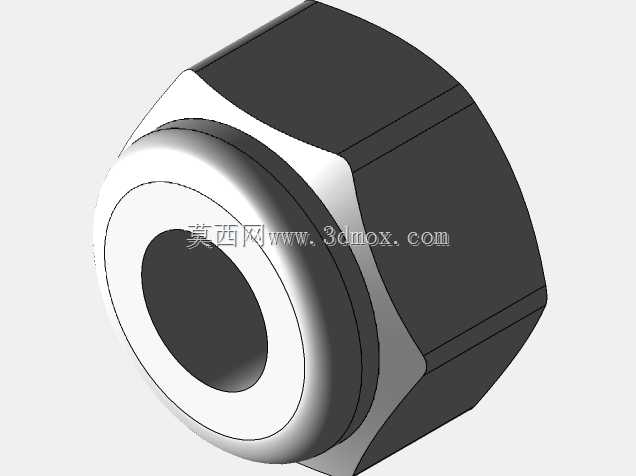

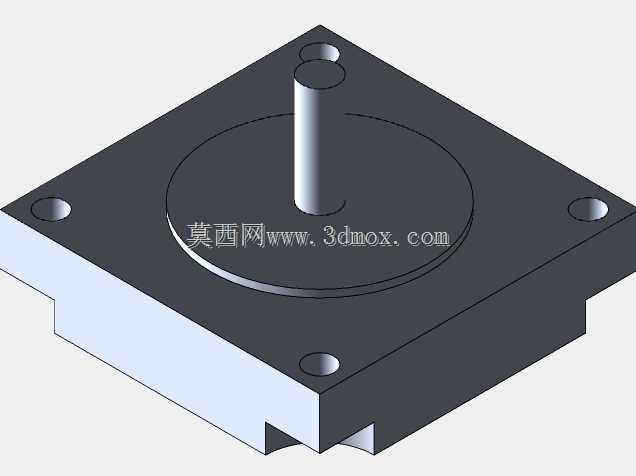

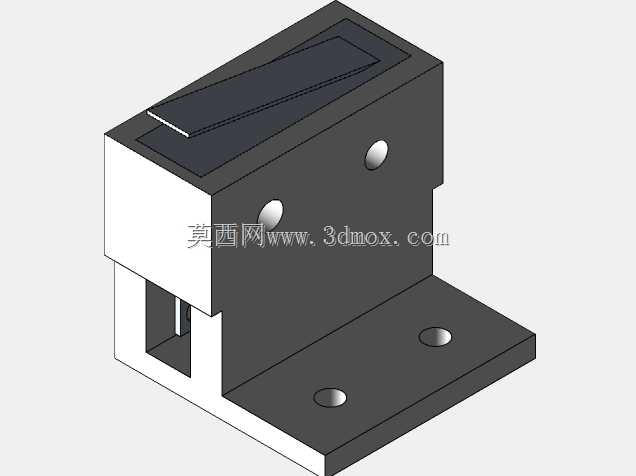

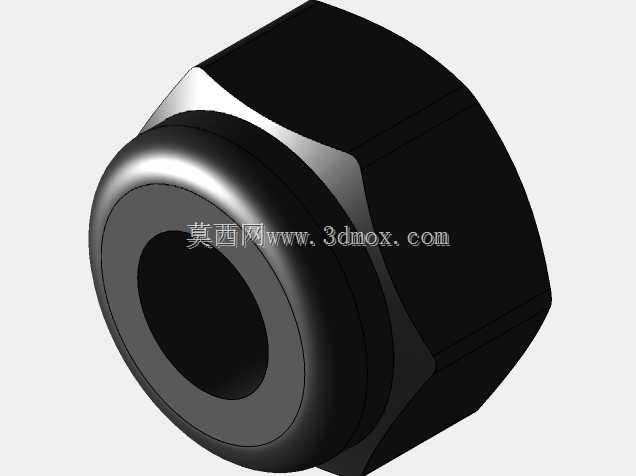

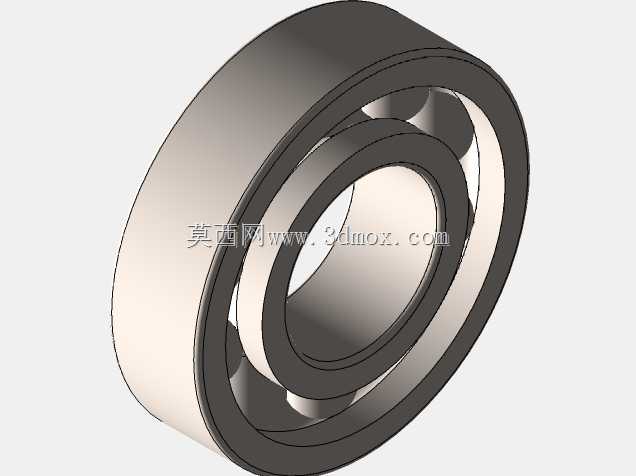

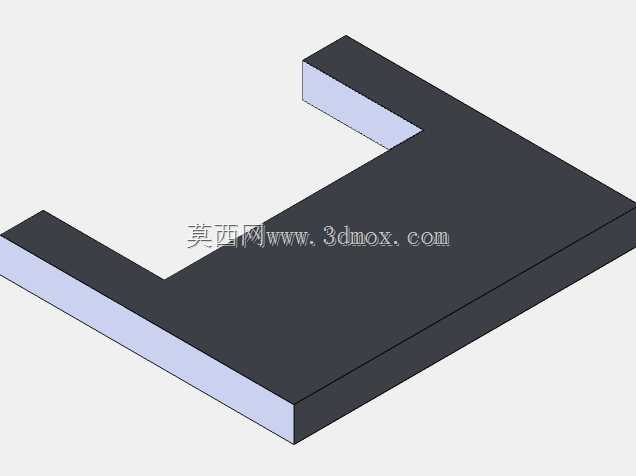

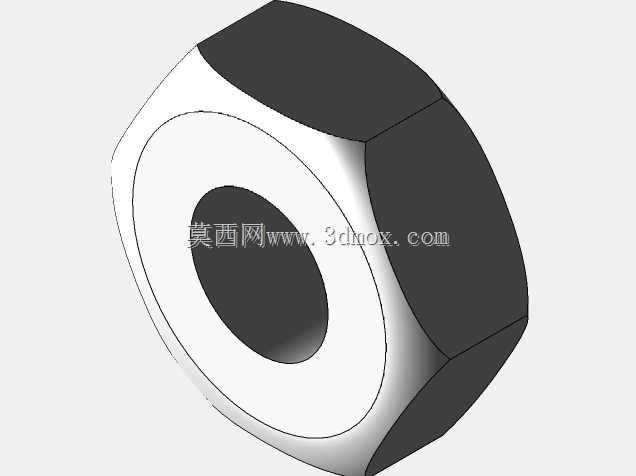

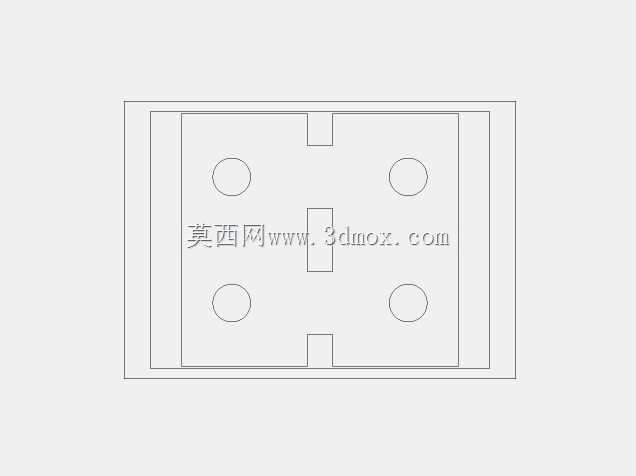

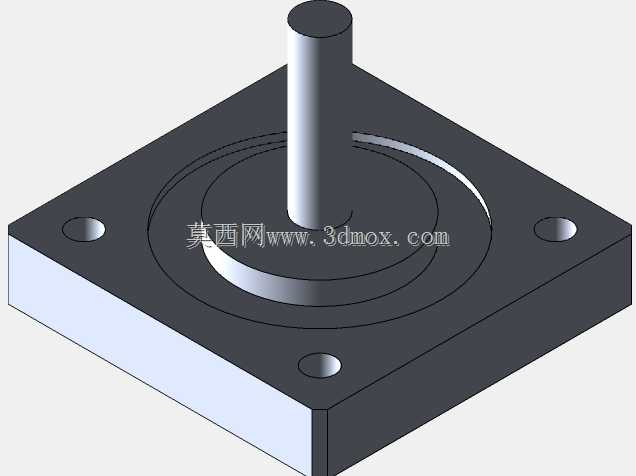

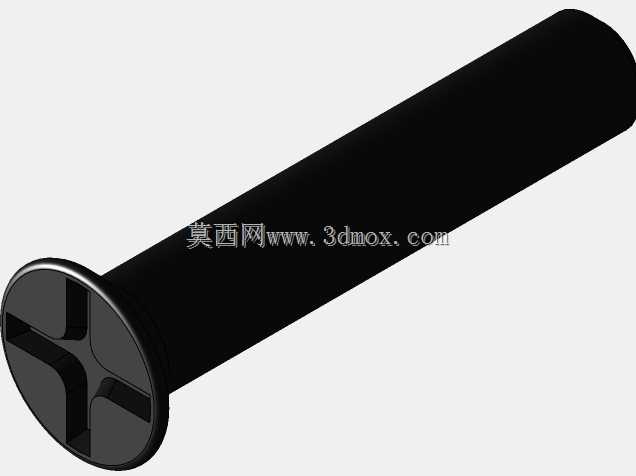

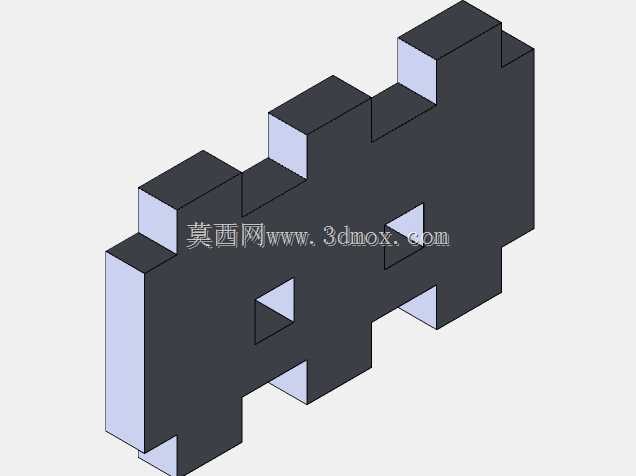

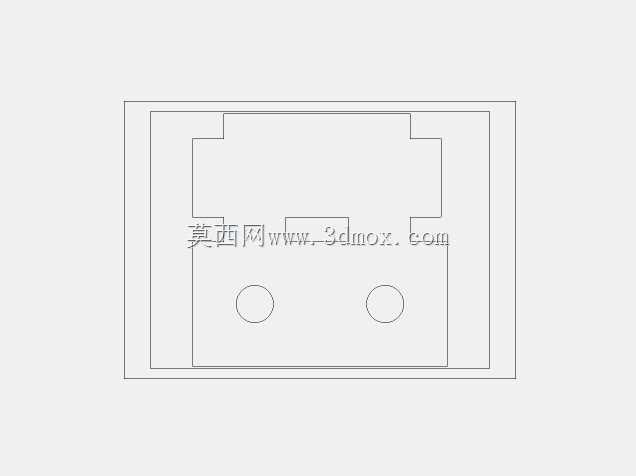

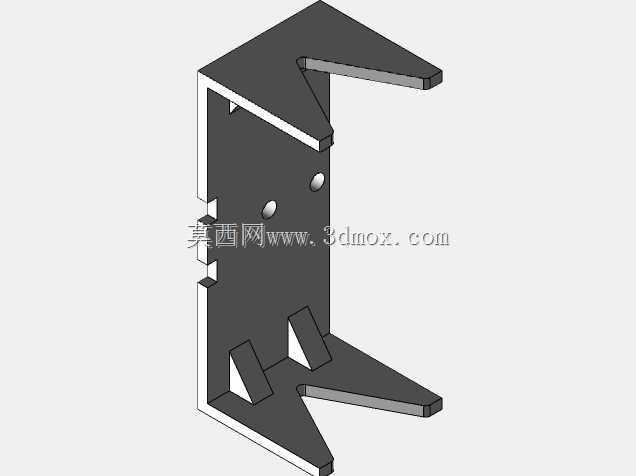

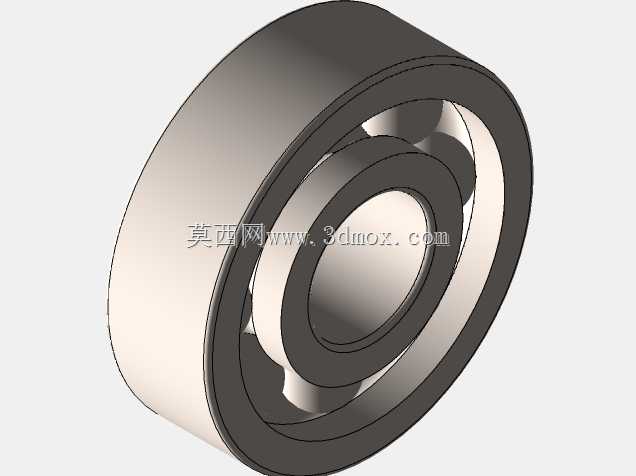

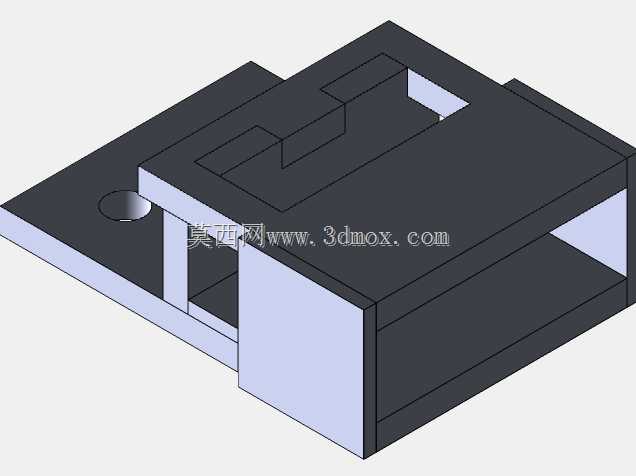

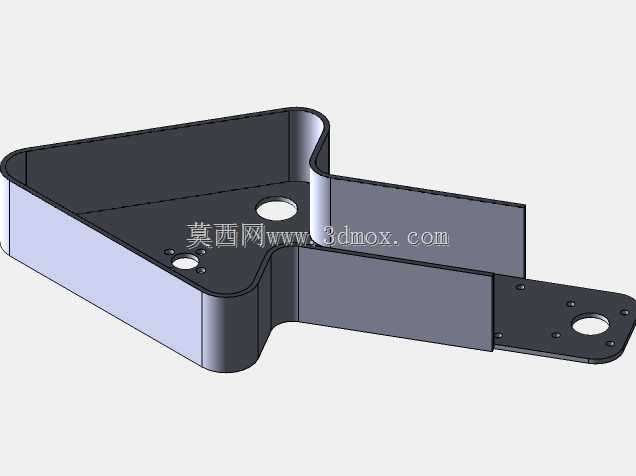

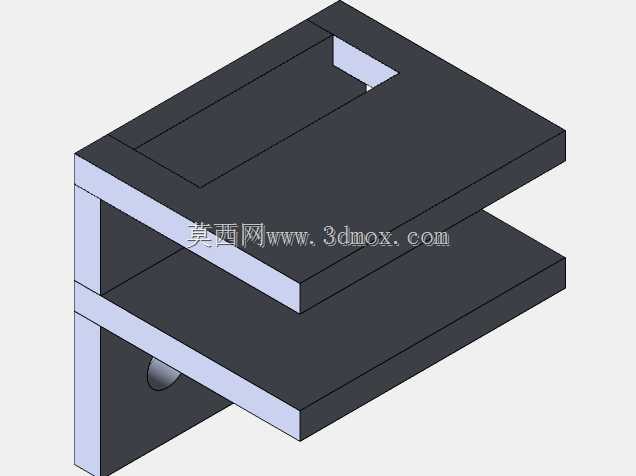

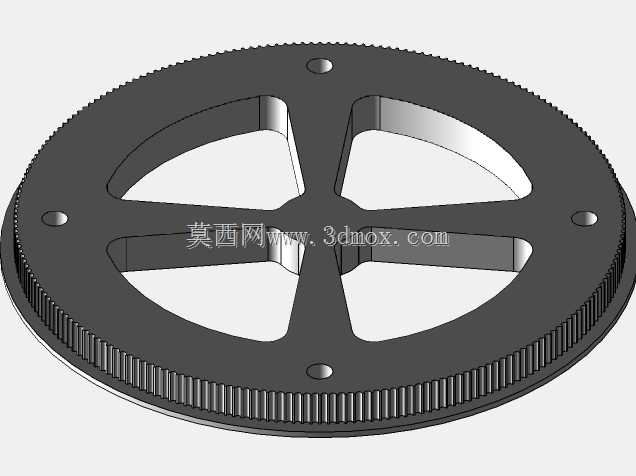

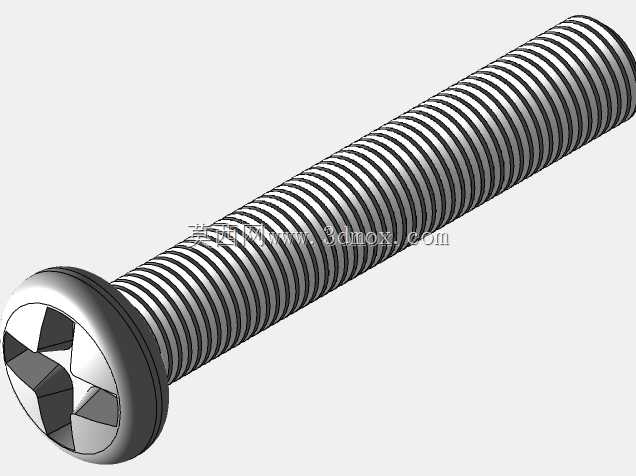

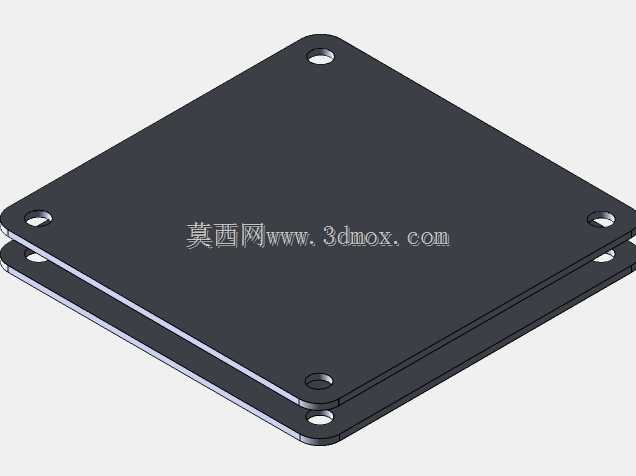

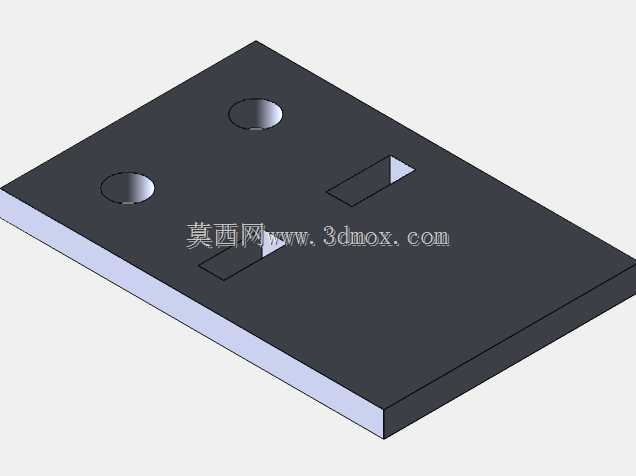

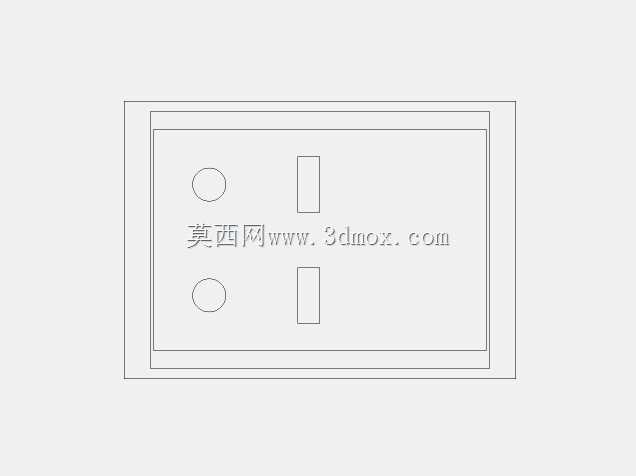

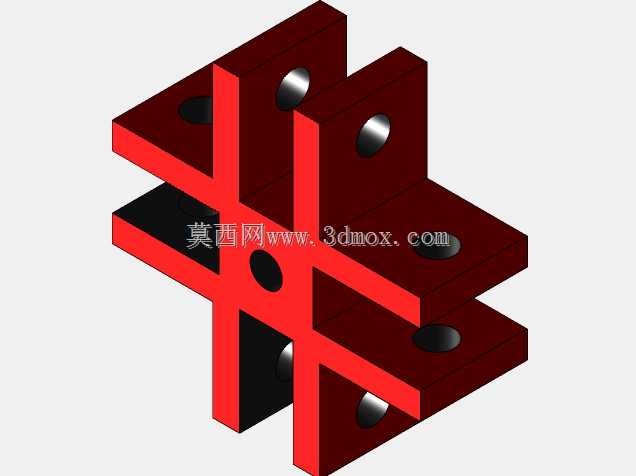

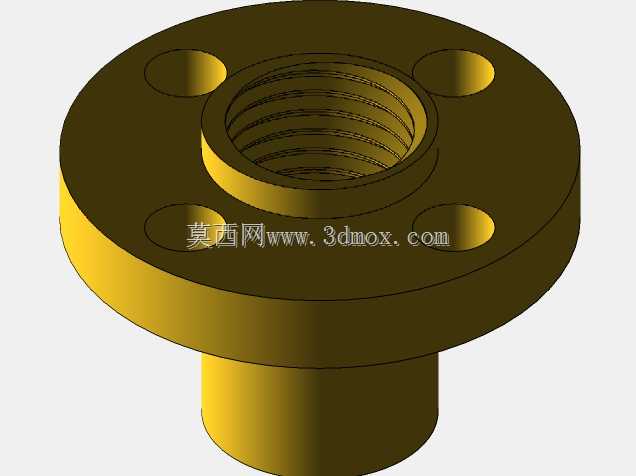

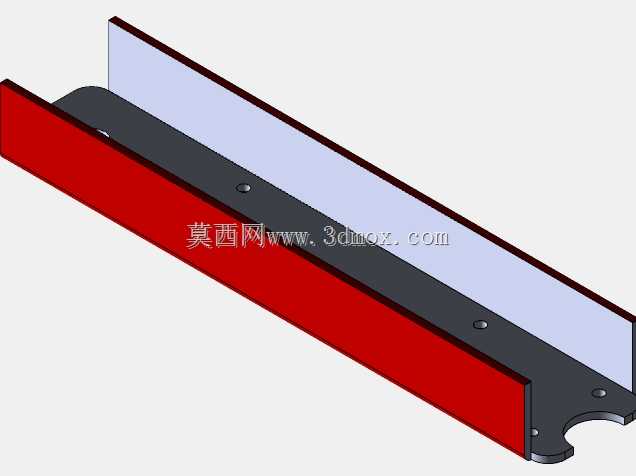

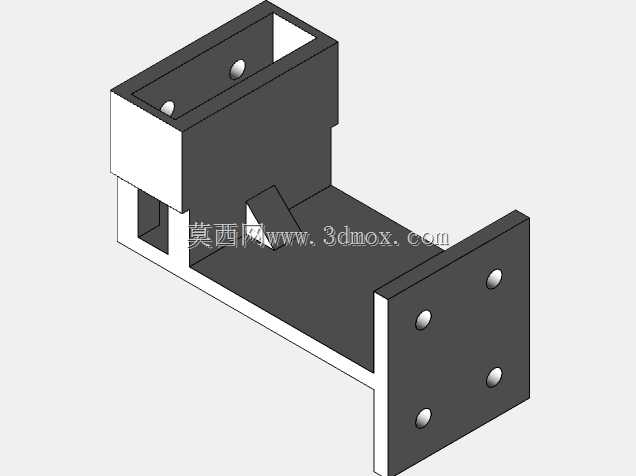

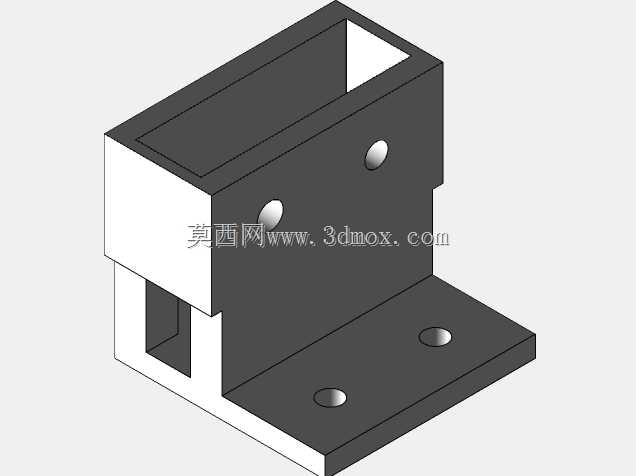

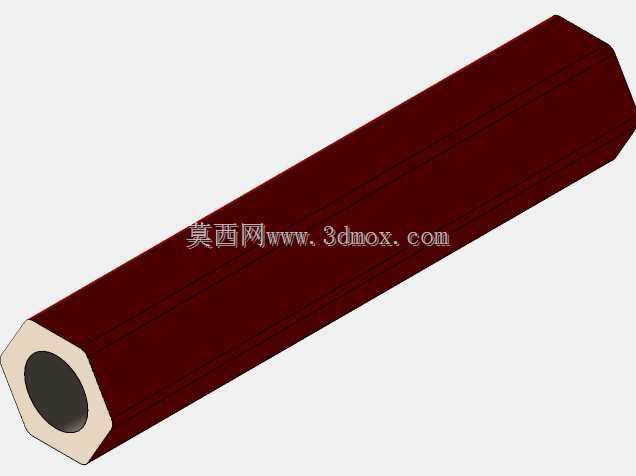

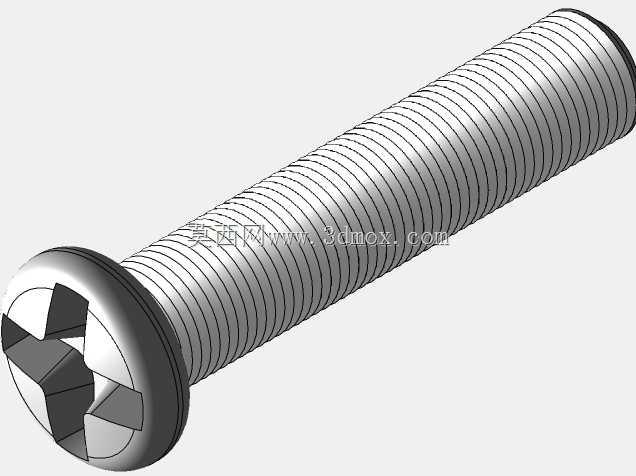

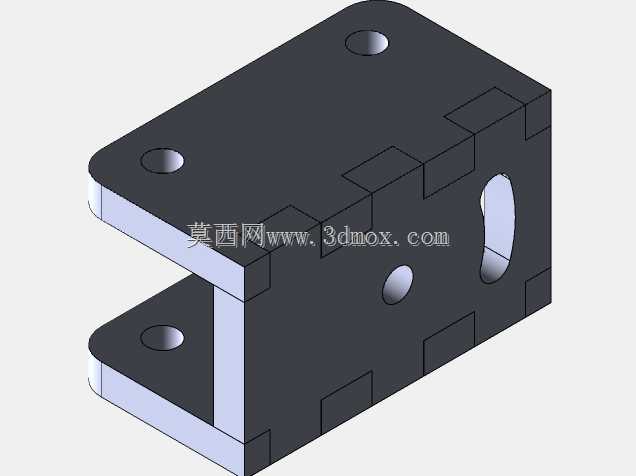

该款SCARA构型作业臂主要面向轻工产线的小尺寸工件快速拾取、定点放置场景，常见于电子元器件分拣、小型包装件贴装前的物料转运、平面拼贴类工序的物料移送环节，适配平面范围内的高速点位作业需求，相比多关节六轴机器人，在水平作业面内的动作响应速度更快，重复定位精度更易控制。从结构设计逻辑来看，整机采用立柱回转加多段水平臂铰接的经典SCARA布局，底部为圆形安装基座，基座内置回转驱动单元，承担整机的周向转动自由度，基座上方设置垂直升降轴，负责末端执行器的上下方向位移，可适配不同高度的物料取放工位。水平方向设置两节铰接臂段，臂段之间通过铰接关节实现水平平面内的屈伸动作，配合基座回转即可覆盖圆形作业范围内的所有点位，臂段采用轻量化的刚性结构设计，在保证结构刚度的前提下尽可能降低运动惯量，减少高速启停过程中的结构形变与振动。末端配置自适应三指夹爪，夹爪指面做防滑结构处理，可适配规则形状的小型硬质工件夹持，夹爪与臂端通过快接结构连接，可根据实际作业需求更换吸盘、磁吸头等不同执行元件。安装边界方面，底部圆形基座可直接通过螺栓固定在设备工作台面或者独立支架上，基座直径适配常规工业铝型材工作台的安装孔距，不需要额外制作复杂的转接安装板，整机垂直方向的总高度适配多数轻工产线的工位净空要求，水平臂完全伸展时的作业半径可覆盖常规单工位的物料取放范围，不会与周边的输送线、料架结构产生运动干涉。设计过程中对各关节的走线做了内置处理，动力线缆与信号线缆从臂体内部空腔穿过，避免运动过程中线缆拖拽剐蹭周边设备，各关节的驱动单元采用模块化安装设计，后期维护时可单独拆卸更换驱动部件，不需要对整臂做完全拆解。在实际产线应用中，该类机械臂可搭配视觉定位系统使用，完成散乱来料的识别拾取，也可直接接入产线PLC控制系统，按照预设点位完成固定节拍的物料移送，相比人工操作，在重复度高、节拍快的拾取放置工序中，可保持长时间稳定的作业精度，不会出现疲劳导致的取放位置偏差。
