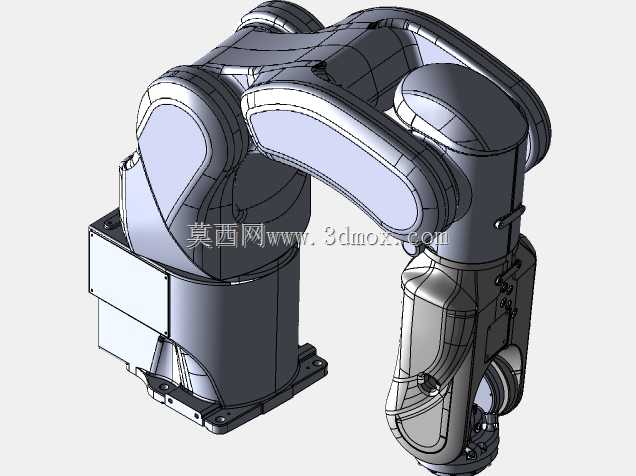

这款多关节机械臂的结构设计,首先围绕3C电子装配、精密零部件上下料、小工件焊接涂胶这类对重复定位精度要求较高的工位展开,在做整机结构排布时,优先将驱动组件的重心向基座侧偏移,降低悬臂状态下的转动惯量,保证高速启停时的整机稳定性,避免末端执行器出现过冲抖动的问题。从安装边界来看,基座采用方形法兰安装结构,安装孔位围绕基座中心呈对称分布,固定时可直接匹配常见的自动化工作站台板预留孔位,不需要额外做转接板适配,基座底部预留了走线空腔,动力线、编码器线、末端气路管线都可以从空腔内穿出接入设备侧,避免管线外露在关节转动过程中出现拉扯磨损。整机的关节排布采用六轴串联结构,大臂、小臂的长度比例经过反复校核,在保证最大工作半径覆盖常规工位范围的同时,收缩状态下的回转半径足够小,能够在紧凑的工作站布局内完成作业,不会和周边的料架、工装夹具产生运动干涉。每个关节的转动限位都做了硬限位加软限位的双重设计,硬限位采用凸台加缓冲垫的结构,在关节运动到极限角度时先通过缓冲垫吸收冲击,再通过机械结构锁止,避免调试过程中误操作导致关节过转损坏内部传动件;软限位则可以根据实际工位的作业范围自定义设置角度区间,进一步压缩无效运动行程,提升作业节拍。末端法兰采用标准接口设计,可直接适配夹爪、吸盘、焊枪、涂胶头等多种执行元件,法兰端面预留了气路接口和电气触点,更换执行器时不需要额外走明线,整体外观整洁,也减少了管线剐蹭的风险。在做结构建模时,所有关节的配合面都预留了合理的公差带,轴承安装位、密封件安装槽的尺寸完全对应标准件选型参数,外壳的曲面过渡充分考虑了铸造脱模的工艺要求,没有出现倒扣或者壁厚突变的结构,后续开模量产时不需要做额外的结构调整。大臂和小臂的内部腔体做了加强筋排布,在保证整体结构刚性的前提下尽可能降低壳体重量,减少关节驱动的负载,提升整机的负载自重比,在额定负载工况下,臂体的形变量控制在微米级,完全满足精密装配作业的精度要求。关节处的密封结构采用双唇形密封圈,能够阻挡车间内的粉尘、切削液进入关节内部,适配机加工、焊接这类车间环境相对恶劣的应用场景,日常维护时只需要定期更换密封圈、补充润滑脂即可,维护难度较低。
- 上一篇:丰特导轨式开关电源工业结构设计
- 下一篇:积木拼搭越野乘用车虚拟结构设计
- 全部评论(0)
- 模板大小 36.69 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 工业机器人
