XT60系列90度角直流电源接插件结构

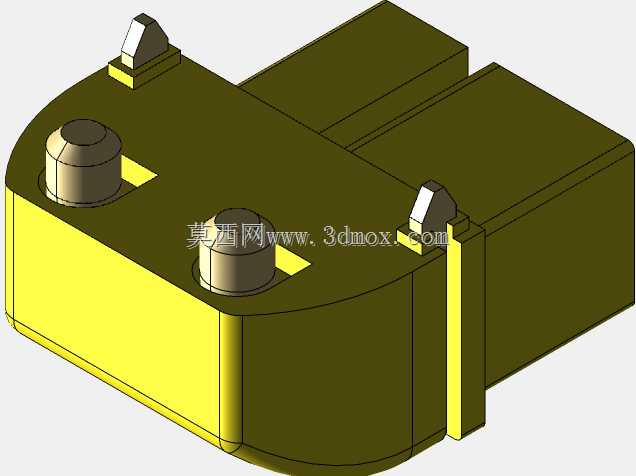

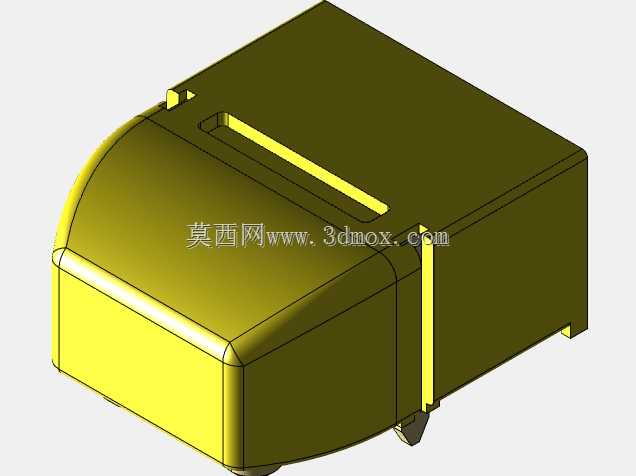

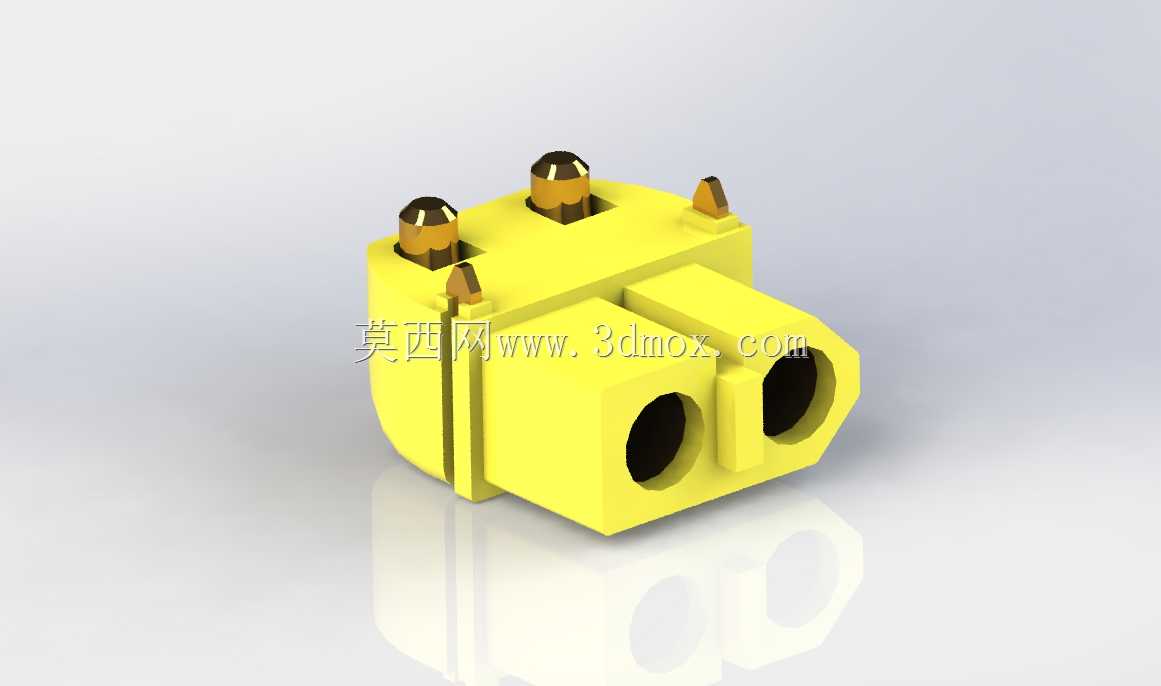

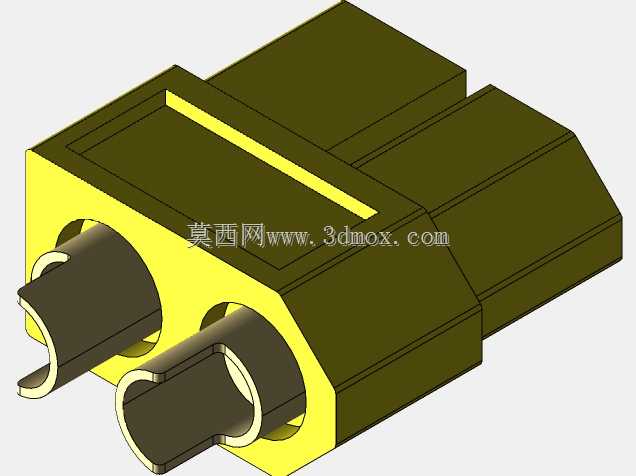

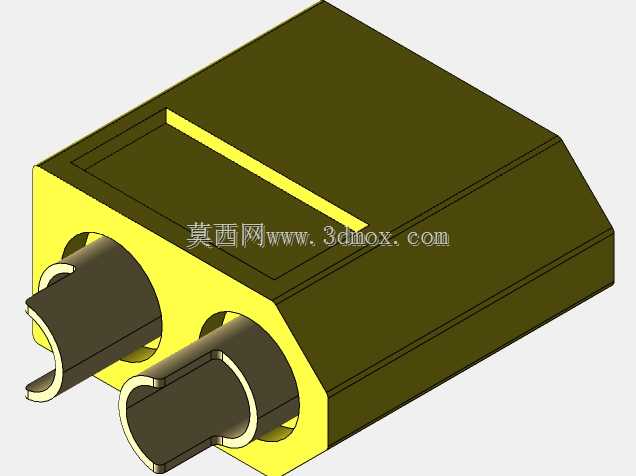

在航模动力系统、小型储能设备、低压直流供电装置的PCB板级连接场景中，大电流接插件的选型直接决定了供电链路的可靠性与装配效率，XT60系列接插件是该领域应用极广的成熟方案，本次呈现的结构包含常规直式XT60与90度弯角XT60PW两种规格的公母插接头，完全匹配官方标准封装的外形尺寸，可直接适配现有成熟的PCB封装库，无需重新调整板上布局。从实际使用场景来看，常规直式XT60多用于接线方向与PCB板面垂直的装配空间，比如外置电池组直接插接在控制板端的场景，插合后接线沿垂直板面方向延伸，不会占用板上横向空间；而90度弯角的XT60PW则针对设备内部竖向空间受限的场景设计，接线方向与PCB板面平行，能够大幅降低接插件整体的竖向安装高度，适配薄型化设备的内部装配需求，避免接线与设备外壳产生结构干涉。从功能特性来看，该系列接插件采用公母头对插的防呆结构，插合时极性定位准确，不会出现反插导致的电路短路问题，接触端子采用镀金工艺，接触电阻低，能够承载持续大电流通过，长时间工作下的温升控制在合理区间，避免接插件过热引发的安全隐患，插合后的保持力适中，既可以保证日常使用中不会因为振动出现松脱，也能在需要维护时顺利拔插，不会损坏板上焊盘。从设计思路上，整套接插件的外壳采用绝缘耐高温的工程塑料材质，将带电的金属端子完全包裹在绝缘壳体内部，仅露出焊接引脚与插合接口，爬电距离与电气间隙满足低压直流供电的安规要求，外壳上设置的导向滑槽在插合过程中能够引导公母头精准对位，减少插偏导致的端子变形问题。在安装边界上，两种规格接插件的焊盘引脚间距完全一致，可在同一块PCB上根据装配空间灵活选择直头或弯头版本，焊接引脚的长度适配常规1.6mm-2.0mm厚度的PCB板材，过波峰焊或手工焊接都能获得可靠的焊接强度，外壳底部与PCB板面贴合的位置做了平整处理，焊接后不会出现壳体倾斜的问题，接插件插合后的外围轮廓尺寸经过精准校核，周边布置其他电子元件时预留2mm安全间隙即可满足装配要求，不会出现元件干涉的情况。
