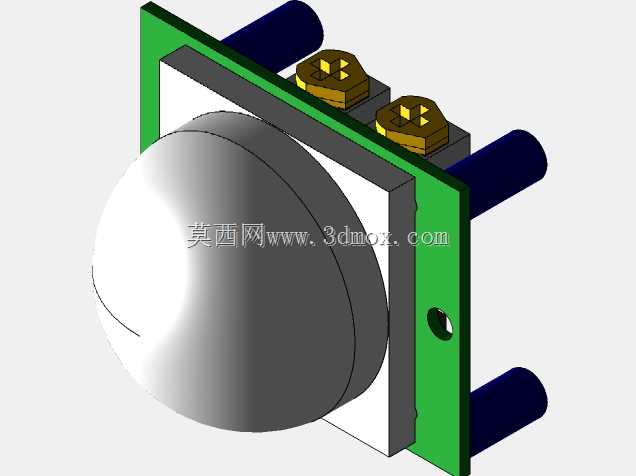

人体红外感应模块PIR HC SR501结构设计

在楼宇自控、智能家居、安防告警等场景里，被动式人体红外探测单元是触发类传感链路里用量极大的前端部件，本次呈现的PIR HC SR501结构，完全贴合量产实物的装配逻辑做了全细节还原。从实际使用场景来看，这类模块常被嵌入楼道感应灯、自动门触发端、无人区域入侵告警装置、智能家电人体唤醒单元中，不需要主动发射探测信号，靠捕捉人体发出的特定波长红外辐射完成触发，功耗极低，适配电池供电的低功耗部署场景。

设计层面首先考虑了感应探头的视场角约束，半球形菲涅尔透镜的弧度、与板载热释电元件的相对位置严格匹配光学设计要求，保证水平120度左右的探测扇形区域无遮挡，透镜边缘做了限位台阶，装配时直接卡入PCB与绿色固定支架的卡槽内，不需要额外粘接，减少装配工序。板载的两个可调电位器分别对应感应灵敏度调整与触发延时时间设置，电位器的旋钮高度做了限位，突出PCB板面的高度刚好适配外壳预留的调节孔位，调试时用小号螺丝刀即可操作，不会因为旋钮过高导致运输过程中碰移位。

安装边界上，模块的绿色固定支架预留了标准安装孔位，孔距适配常见的传感模组安装座，三个引出排针的伸出长度、引脚间距完全符合2.54mm标准排针规范，既可以直接插焊在主控电路板上，也可以通过杜邦线外接引出，适配不同的安装空间。PCB板的轮廓做了圆角处理，避免尖角在装配时划伤线材或操作人员，支架与PCB的固定采用卡扣加定位柱的方式，不需要螺丝固定，减少整机的零件数量。

从结构适配性来看，模块整体厚度控制在较小范围内，透镜突出板面的高度经过核算，不会在嵌入外壳时出现顶壳问题，背部的元件排布做了高度避让，最高的电解元件高度也控制在支架的容纳空间内，安装时背部贴靠安装面也不会出现元件受压的情况。实际选型时，结构工程师可以直接调用该模型完成外壳开孔、安装位预留、走线空间避让的设计，不需要反复核对实物尺寸，能大幅缩短传感部分的结构设计周期，避免出现装配干涉、探测视场被外壳遮挡的常见问题。
