WCD翻转爪形换挡轮组行走底盘结构

项目分类:3D模型 发布时间:2021-09-27 ID:288697
  • WCD翻转爪形换挡轮组行走底盘结构

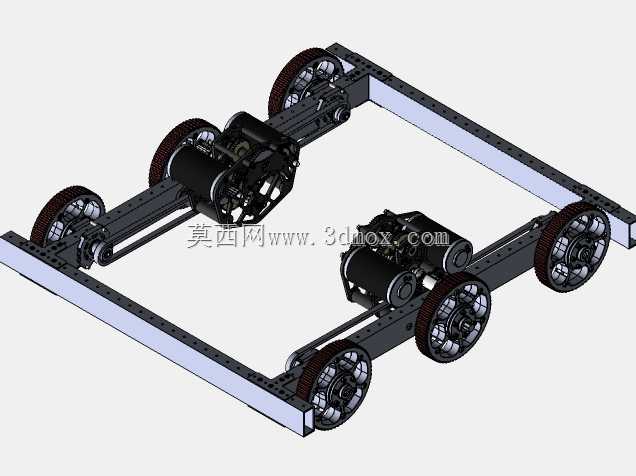

该轮组行走结构多用于竞技类移动机器人、小型重载转运平台的行走端设计,核心针对需要多档位扭矩输出、复杂地面附着力要求的移动场景,替代传统皮带驱动的轮组方案,解决皮带传动在大扭矩输出下打滑、长期使用张紧力衰减的工程痛点。整套结构采用矩形铝型材搭建主体安装框架,框架型材的槽道可直接兼容标准紧固件安装,无需额外加工安装孔位,框架的长宽边界为31x28英寸,预留的内部安装空间可容纳控制模块、电源模块及执行负载,安装孔位沿型材长度方向等距分布,可根据实际搭载设备的尺寸灵活调整安装位置,适配不同的负载布局需求。驱动端采用WCP翻转爪形换挡齿轮箱作为动力传递核心,搭配6英寸定位轮作为行走轮,轮体采用镂空辐条结构降低自身转动惯量,轮面包覆防滑材质提升地面接触摩擦力,齿轮箱的换挡结构可实现不同传动比的快速切换,在平路移动时切换高传动比档位提升行进速度,在爬坡、越障或者大负载工况下切换低传动比档位放大输出扭矩,兼顾移动效率与重载牵引能力。动力传递采用链条驱动形式,相比传统皮带传动,链条传动的传动比精度更高,不存在弹性滑动问题,可传递的扭矩范围更大,张紧调整周期更长,适合长时间高负荷的行走作业场景,链条的张紧机构直接集成在轮组安装座上,可通过调整安装座的长孔位置快速调整链条张紧度,无需额外拆解轮组结构。轮组采用对称式布局,框架两侧分别布置多组行走轮,配合齿轮箱的动力输出路径,可实现差速转向控制,转向时两侧轮组通过不同转速差完成转向动作,转弯半径可通过控制程序灵活调整,适配狭窄通道内的移动需求。整套结构的安装边界清晰,所有运动部件均做了干涉避让设计,齿轮箱的输出轴与轮轴的同轴度公差控制在合理范围内,避免传动过程中出现额外的径向载荷,延长轴承与齿轮的使用寿命,框架的底部预留了足够的离地间隙,可通过高度不超过2英寸的地面凸起障碍,适配车间、竞赛场地等多种非完全平整的地面环境。
