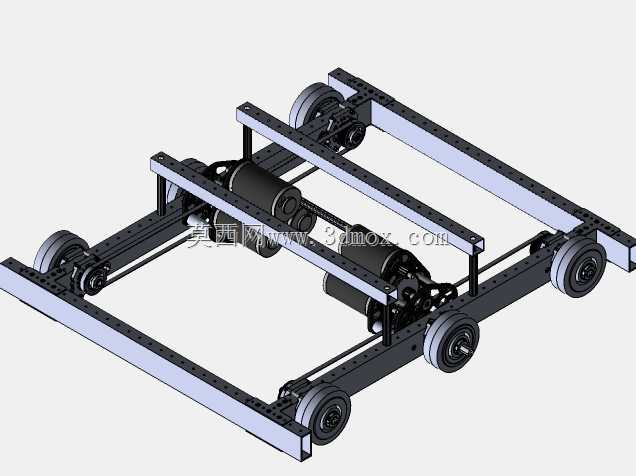

WCD基地皮带传动轮式行走底盘结构

该行走底盘结构主要面向小型室内移动作业平台、轻型物料转运载具、竞赛类移动机器人载体等应用场景，可作为各类小型移动设备的基础承载与行走单元，适配仓储内部小件物料周转、厂区轻型工具转运、教学实训移动平台搭建等实际工况。整套底盘采用对称式双层铝型材框架搭建，型材间采用标准角件连接，无需复杂焊接工艺，既保证了框架整体的结构刚度，也预留了充足的上层设备安装空间，可根据实际搭载需求灵活加装载物平台、机械臂、检测传感器等功能组件。动力传输部分采用WCP SS变速箱搭配同步皮带的传动方案，动力输出端直接与驱动轮轴连接，省去了复杂的齿轮换向结构，传动路径简洁，后期维护时仅需检查皮带张紧度即可完成常规保养，大幅降低了运维难度。驱动轮选用4英寸colson performa脚轮，轮面采用高弹性耐磨材质，在环氧地坪、水泥地面、瓷砖地面等常见室内地面工况下都能保持足够的抓地力，同时轮组自带密封轴承，转动阻力小，长时间运行不易出现卡滞问题。设计阶段优先考虑了安装边界的通用性，整体框架的安装孔位采用等间距排布，上层搭载设备的安装孔距可兼容多数标准工业铝型材配件，无需额外打孔即可完成多数常规功能组件的固定；底盘离地间隙经过反复校核，既保证了过障能力，也避免了重心过高带来的侧翻风险，轮距与轴距的配比经过重心测算，在搭载额定负载的情况下，原地转向、直线行驶都能保持足够的稳定性。传动部分的张紧结构采用可调式安装座，皮带磨损后可通过调整电机安装位快速张紧，无需拆解整套传动链路；两侧驱动单元采用对称布置，差速控制逻辑简单，可直接适配常规双电机差速驱动方案，无需额外加装转向桥结构，进一步压缩了整体结构的占用空间。框架下层预留了电池、控制模块的安装位，走线可沿铝型材槽道布置，避免线缆外露被轮组卷入的风险，所有运动部件都预留了安全间隙，运行过程中不会出现结构干涉问题。
