微型直流隔膜真空气泵结构设计

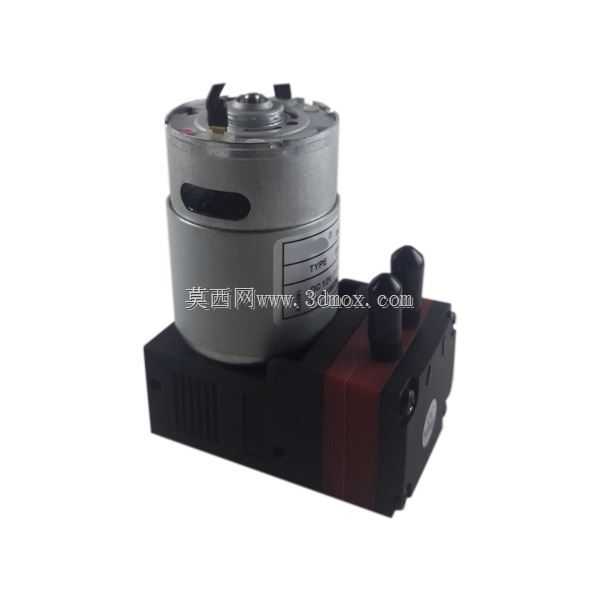

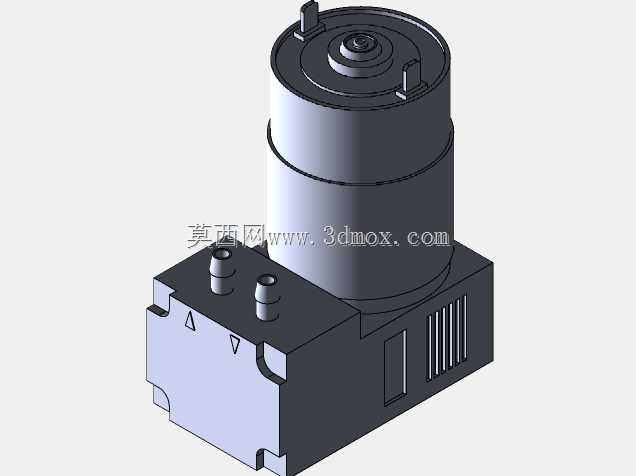

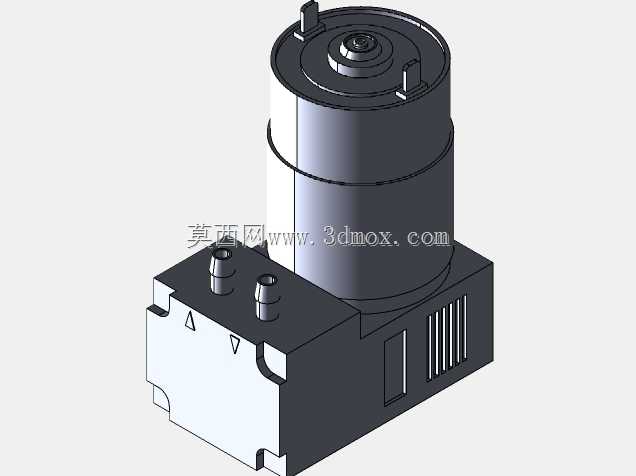

这款微型隔膜泵在小型医疗分析设备、便携式环境采样仪器、桌面级喷墨打印供墨系统、实验室小型抽滤装置里都有广泛应用，很多需要小流量负压气源、不允许介质与泵体内部金属部件直接接触的工况，都会优先选用这类结构的泵型。从结构设计来看，它采用有刷电机直驱偏心结构，电机输出端带动偏心轮推动隔膜做往复形变，通过泵头内部的单向阀组完成气体的吸入与排出，整个流道和电机腔体完全隔离，避免输送介质侵蚀电机部件，也杜绝了电机碳刷磨损产生的杂质混入输送介质的问题。泵头部分采用叠层式布局，两个气嘴接口平行布置在泵头顶面，接口外径适配常规的4*2.5mm规格气动软管，安装时不需要额外做转接接头，直接插管配合管箍就能完成气路连接。泵体底座设计有定位凸台和安装孔位，安装时可以直接卡在设备预留的卡槽内做预定位，再通过两颗M3螺丝完成紧固，不需要额外设计复杂的固定支架，能有效压缩设备内部的安装空间占用。隔膜采用尼龙增强PTFE材质，兼顾了往复运动的耐疲劳性能和化学介质耐受性，密封件搭配EPDM、PTFE、FKM多种材质可选，可适配不同腐蚀性的气体输送场景，不管是抽取普通空气，还是弱腐蚀性的实验废气，都能保证长期运行的密封可靠性。设计时需要注意，这款泵的重心集中在电机圆柱段部分，安装固定时要保证底座支撑面完全贴合设备安装板，避免电机运行时的振动产生共振噪音；气路连接时要区分进气和出气方向，泵头侧面模压的三角箭头标识对应气流方向，反向接管会导致无法建立预期负压。它的负压输出能力可以满足小型吸附工装的需求，比如桌面型点胶机的工件吸附固定、小型自动化设备的薄型物料拾取，不需要搭配大型真空发生装置，就能在狭小的设备空间内提供稳定的负压源。泵体的散热槽设计在电机侧下方，安装时要注意预留至少3mm的散热间隙，不要将散热槽完全贴靠设备内壁，避免长期运行时电机热量堆积影响使用寿命。
