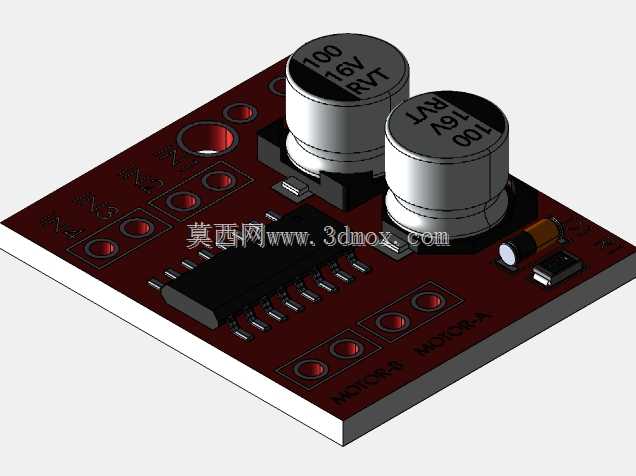

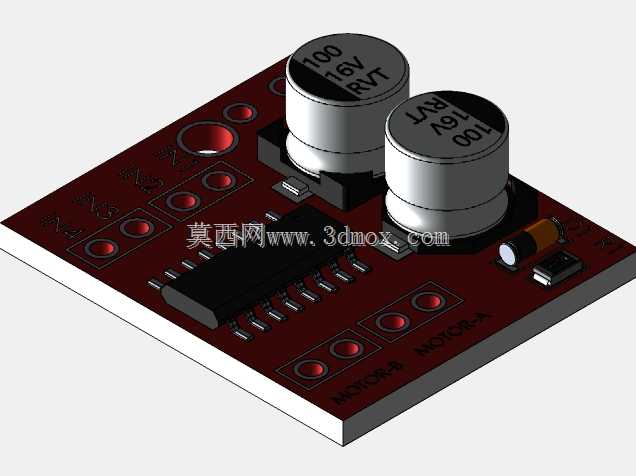

MX1508双通道微型齿轮马达驱动板

　　在桌面级小型自动化设备、智能小车、微型传动模组的开发场景中，电机驱动模块的选型往往直接影响整机的布局空间与运行可靠性，这款MX1508双通道驱动单元正是针对小功率直流齿轮马达的驱动需求设计。不同于常见的L298N驱动模块，该产品在设计阶段就瞄准了紧凑安装场景的需求，大幅压缩了PCB板的外形尺寸，能够适配安装空间局促的小型设备内部，比如桌面分拣机构的微型动力单元、教育类机器人的行走驱动、小型电动阀门的执行控制等场景，都能直接嵌入安装，不需要额外预留过大的装配空间。从功能特性来看，该驱动模块支持双通道独立输出，单通道持续输出电流可达1.5A，能够同时驱动两路微型直流齿轮马达，实现正反转、调速等基础控制功能，

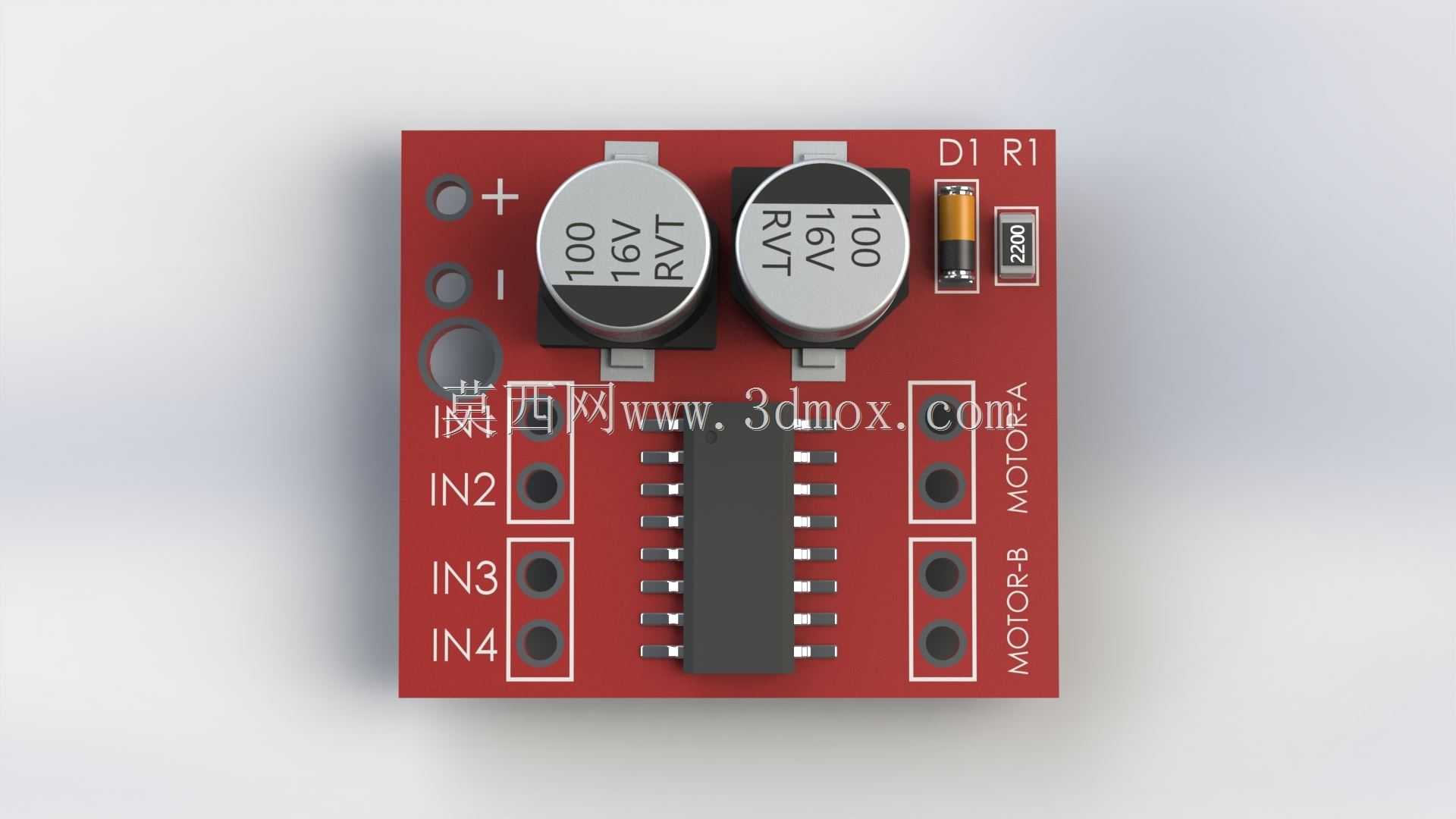

　　板载的电解电容针对电源输入纹波做了抑制处理，能够在电机启停瞬间稳定供电电压，避免主控芯片因电压波动出现复位异常。PCB板的接口布局充分考虑了现场接线的便利性，电源输入、电机输出、控制信号接口都做了清晰的丝印标注，IN1到IN4四个控制引脚直接对应两路电机的正反转逻辑，开发人员不需要额外查阅复杂手册就能快速完成接线调试。安装边界上，板卡四角预留了标准的固定孔位，孔位间距适配常见的小型设备安装立柱规格，既可以通过铜柱支撑悬空安装，也能直接贴装在绝缘衬板上，板上元件的最高凸起高度控制在合理范围，不会和周边结构件产生干涉。在实际选型应用中，这款驱动模块适配额定电压范围内的微型齿轮减速马达，对于需要精准控制小型传动机构启停、换向的设备来说，

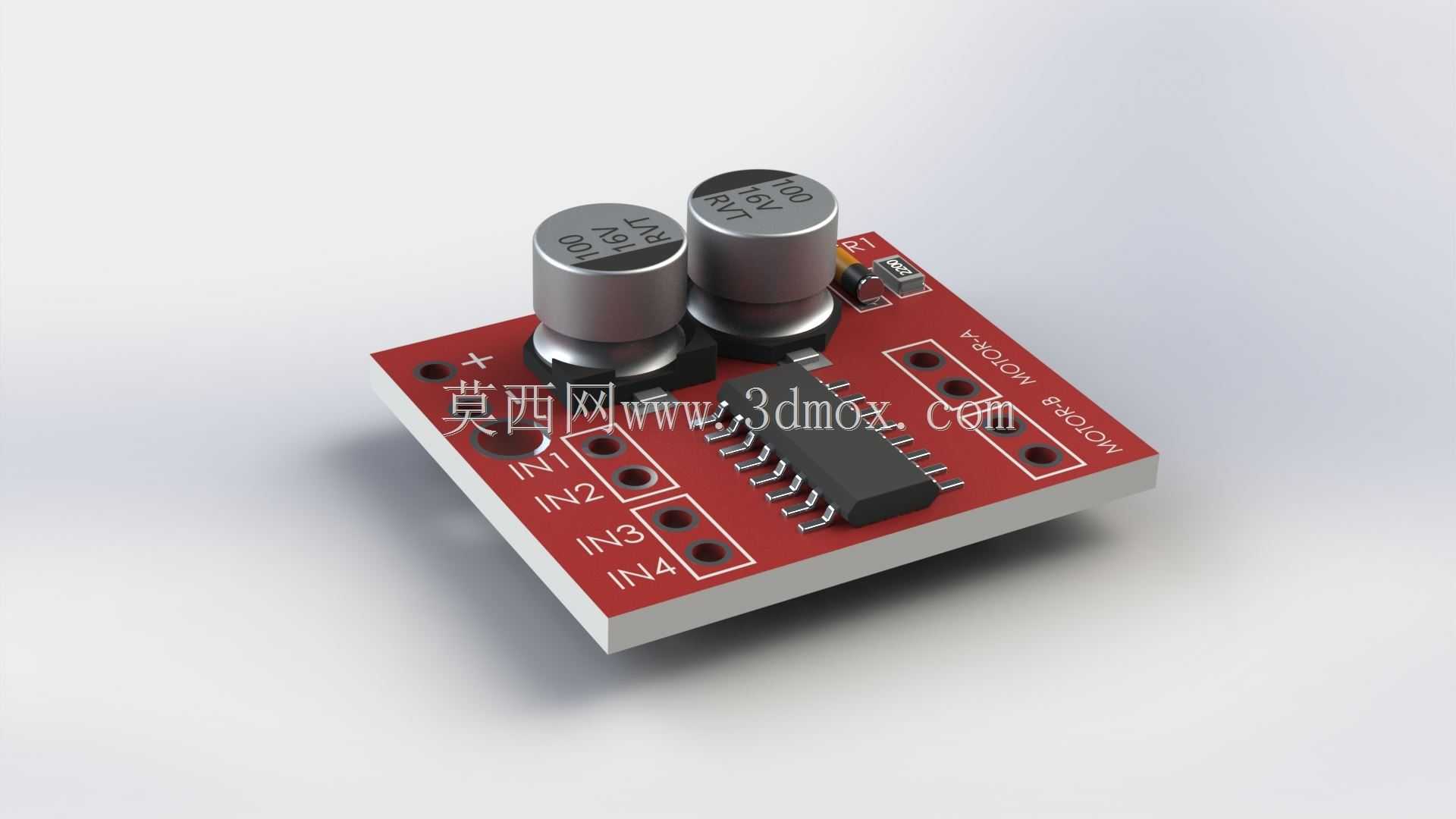

　　不需要额外搭建分立元件驱动电路，直接采用该模块就能缩短开发周期，同时板载的驱动芯片自带基础的过流保护能力，能够在电机堵转时限制输出电流，避免芯片和马达因过流烧毁。不同于大电流驱动模块的冗余设计，这款产品针对小功率场景做了元件精简，在保证驱动能力的前提下去掉了不必要的冗余元件，进一步缩小了整体体积，重量也更轻，对于对自重有要求的移动类小型设备来说，能够有效降低整机负载，提升续航表现。在结构设计层面，PCB板采用红色阻焊层，元件排布规整，功率元件和信号元件分区布局，减少了大电流走线对控制信号的干扰，电容元件布置在电源输入侧，能够第一时间滤除输入侧的杂波干扰，驱动芯片布置在板卡中心位置，兼顾两路输出的走线长度一致性，避免两路驱动能力出现偏差。
