带编码器2GT带轮微型无刷伺服电机结构

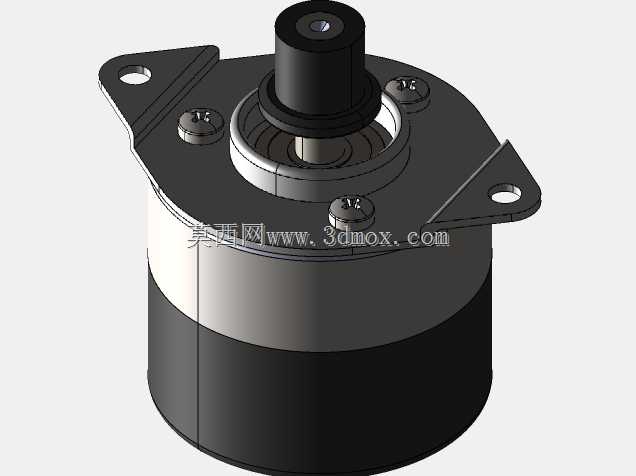

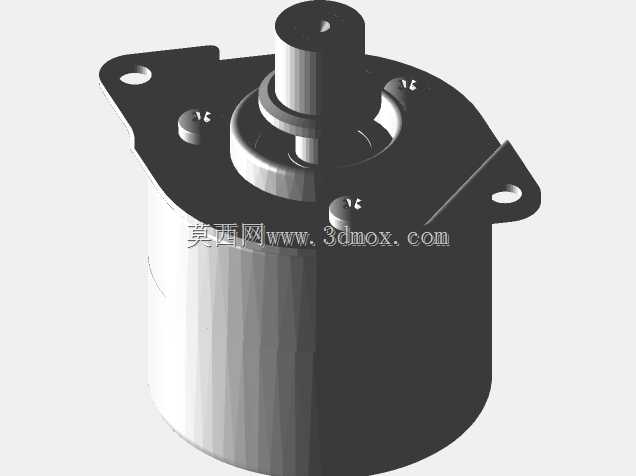

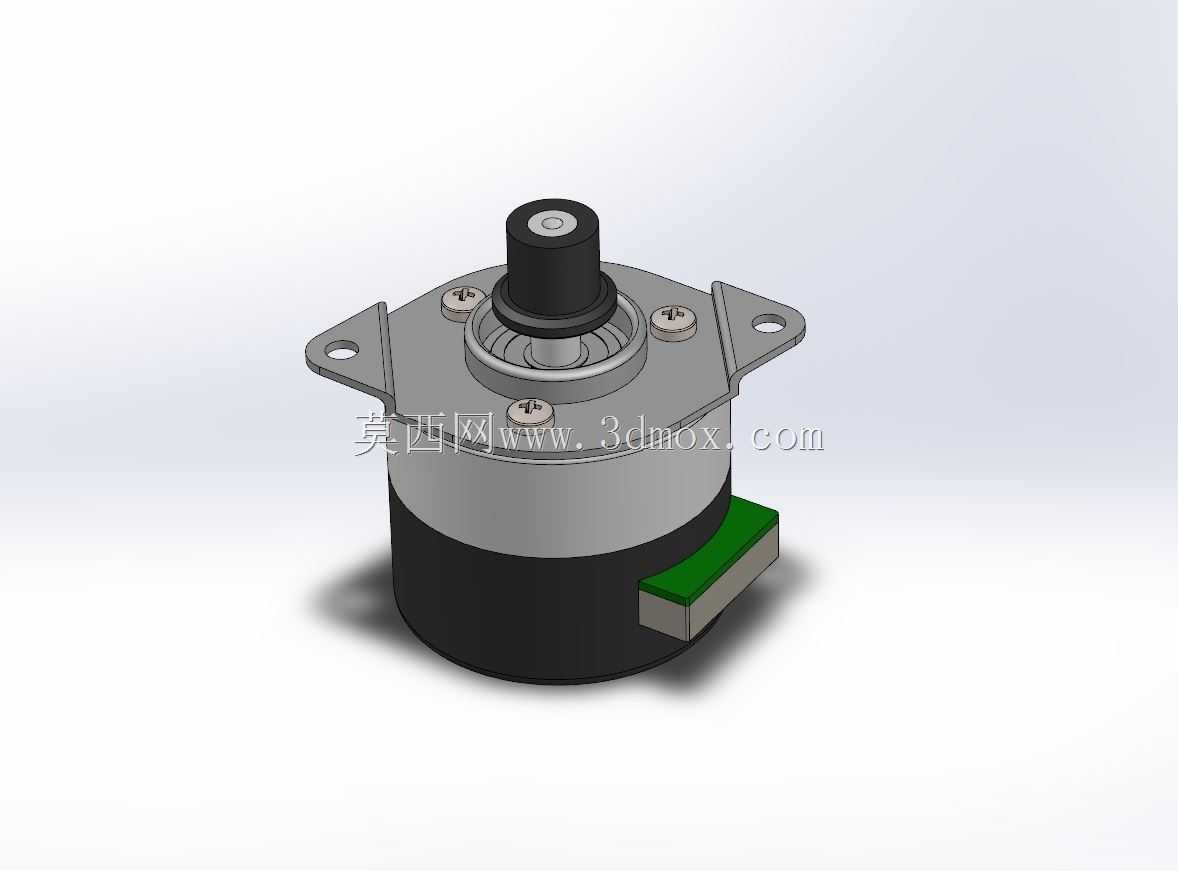

这款直径24mm、机身长度6mm级别的微型无刷直流伺服单元，在桌面级精密传动场景里的适配性极强，做小型桌面机械臂关节、精密送料机构的动力源、光学调焦平台的驱动单元都能匹配，尤其是自带2GT同步带轮的输出端设计，省掉了额外加装带轮的同轴度调试步骤，对于小空间紧凑布局的设备来说，能减少不少装配公差累积的问题。从结构设计逻辑来看，前端带两个安装耳的法兰座是核心安装基准，安装耳上的定位孔做了沉台设计，锁付螺丝后不会突出安装面，能保证电机和安装基板完全贴合，不会出现安装偏斜导致的输出轴跳动问题；输出端的2GT带轮和电机轴做了一体化的同轴设计，带轮的齿形公差控制在适合精密传动的范围，传动时不会出现爬齿、丢步的问题，搭配后端集成的光学正交编码器，能实时反馈转子位置，哪怕是低速运行时的转速波动也能被精准捕捉，配合驱动板可以实现极低转速下的平稳输出，不会出现普通无刷电机低速卡顿的问题。机身后端侧出的接线排采用了侧置布局，不会占用轴向的安装空间，在轴向尺寸受限的安装场景里，不用预留接线的弯折空间，能进一步压缩整体设备的轴向尺寸。机身外壳采用金属端盖加黑色塑封主体的结构，金属端盖既承担了轴承座的定位功能，也能辅助散发电机运行时绕组产生的热量，避免长时间运行时温升过高导致的磁钢退磁问题。做结构选型的时候要注意，这款电机的安装法兰定位基准是前端面，安装时要保证安装基板的平面度公差，不然会导致轴承承受额外的径向力，缩短使用寿命；输出带轮适配标准2GT同步带，选型皮带的时候要注意带宽和带轮的挡边宽度匹配，避免皮带运行时脱出。编码器的分辨率足够应对大部分桌面级精密传动的定位需求，不需要额外加装外置编码器，就能实现闭环的位置控制，在做小型自动化设备的紧凑动力单元时，能省掉不少外置检测元件的安装空间，整体的结构集成度很高，没有多余的冗余设计，每个结构部分都兼顾了功能和安装空间的优化，适合对安装体积、控制精度都有要求的小型精密传动场景使用。
