挖掘机工作臂铲斗联动液压执行机构

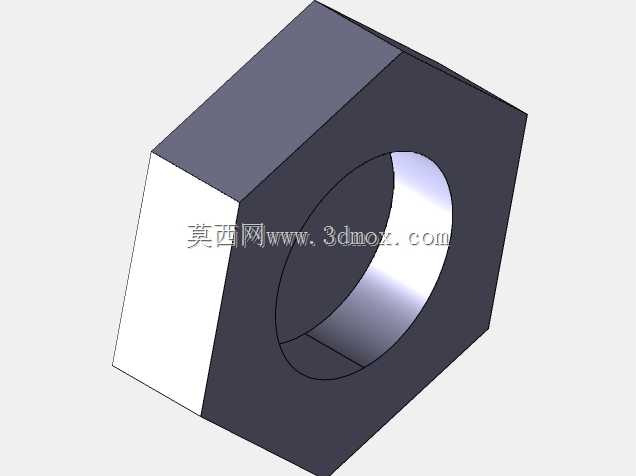

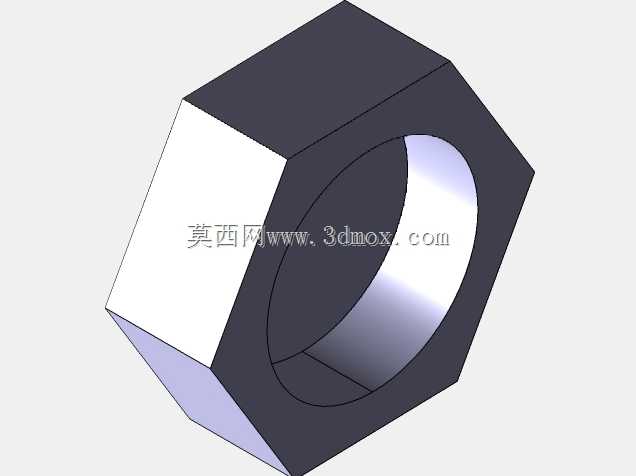

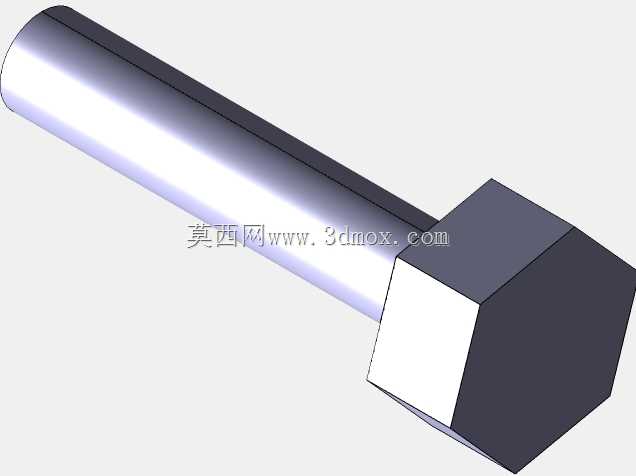

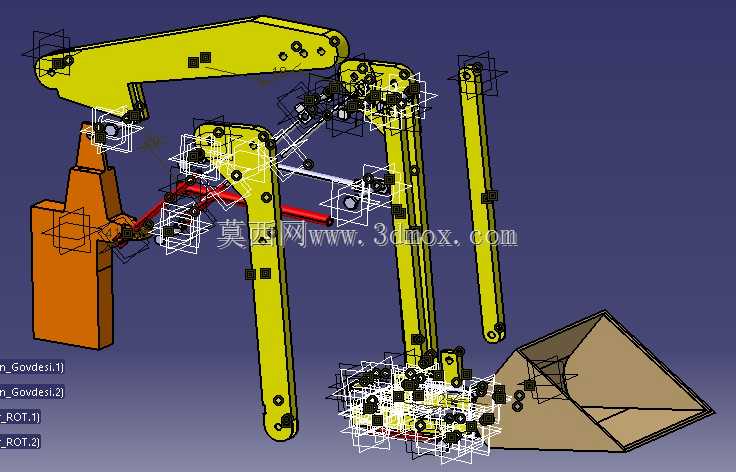

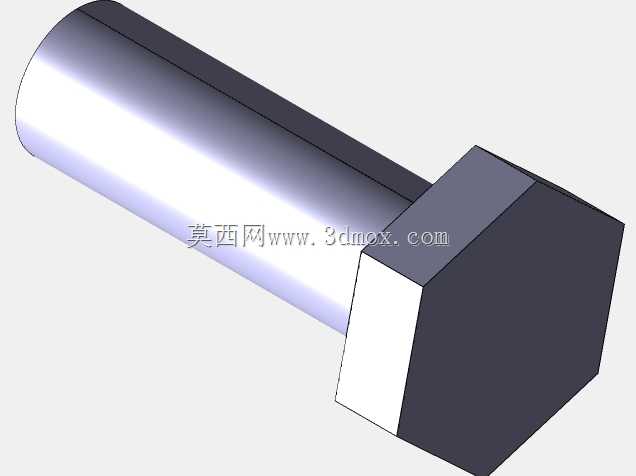

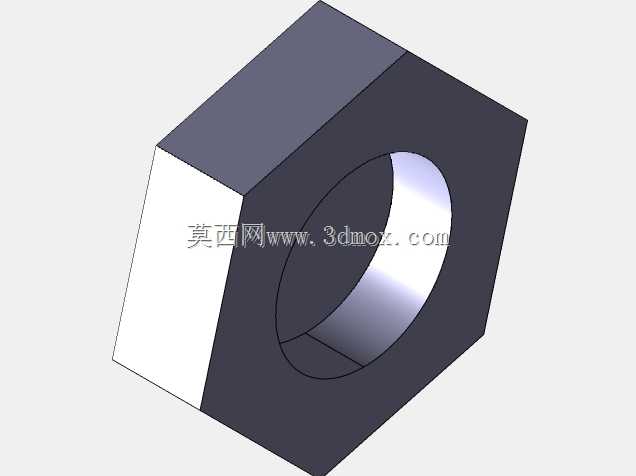

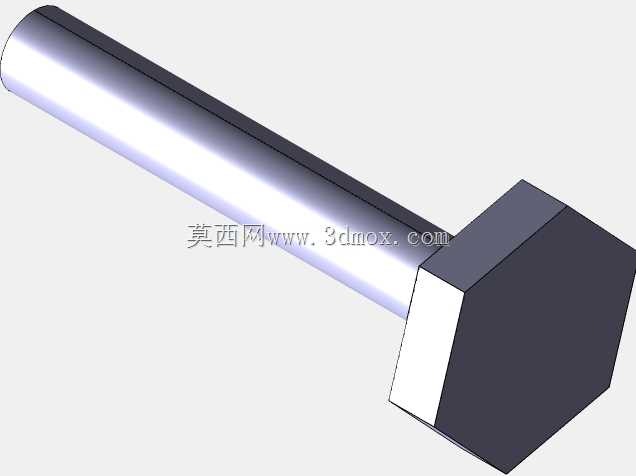

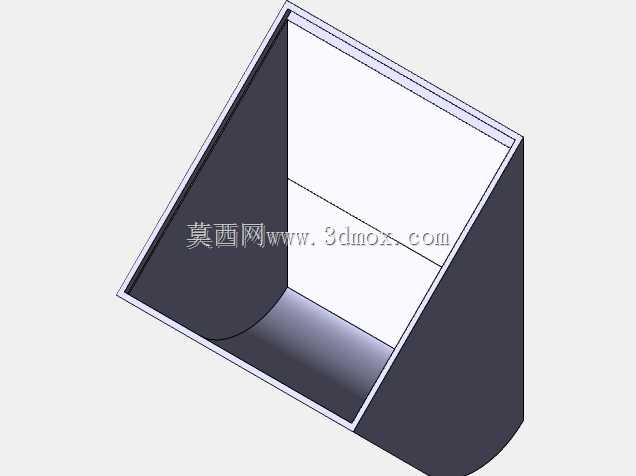

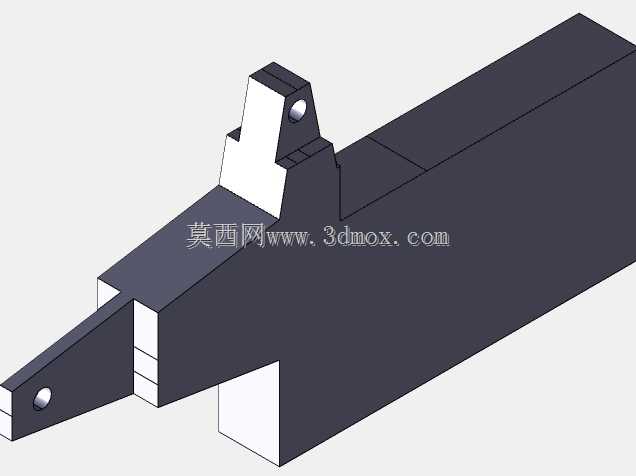

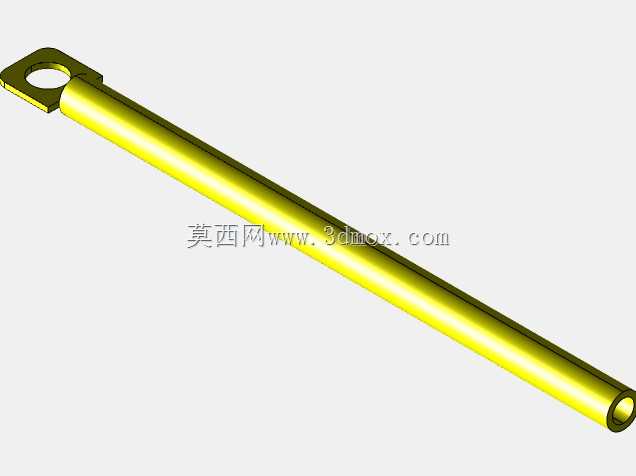

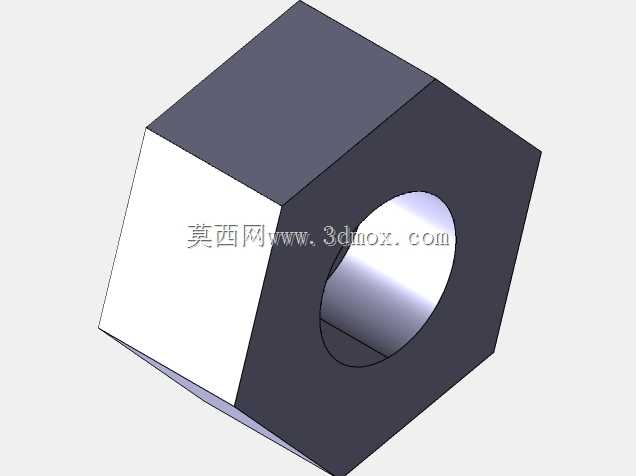

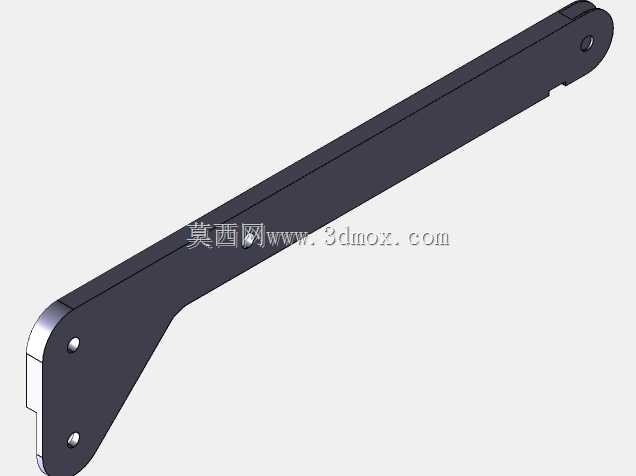

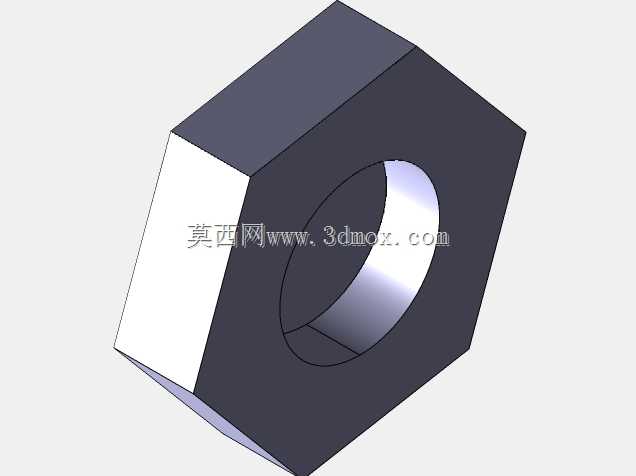

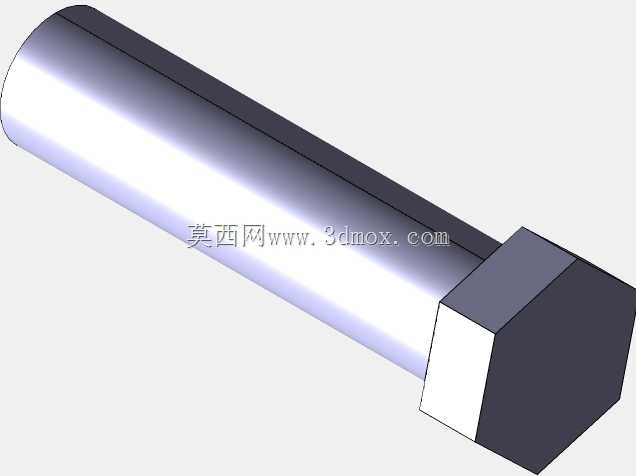

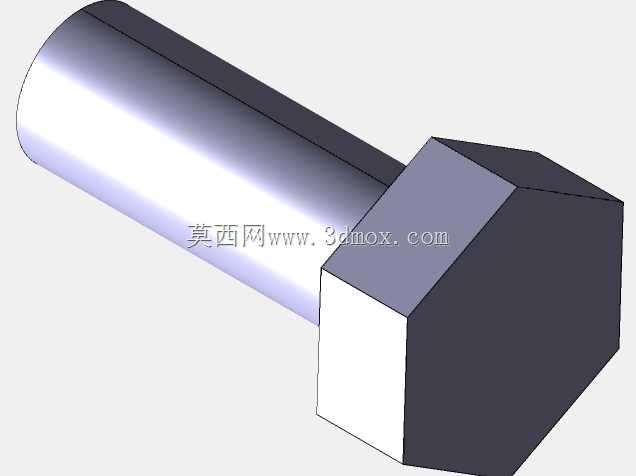

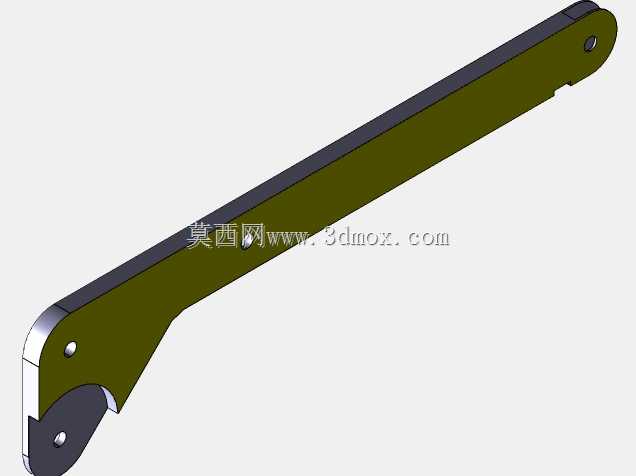

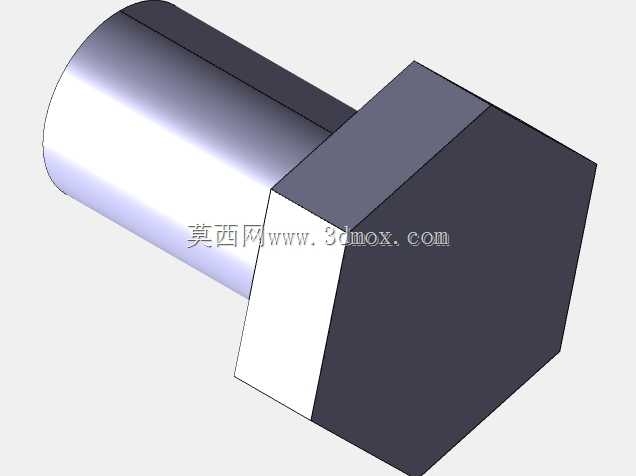

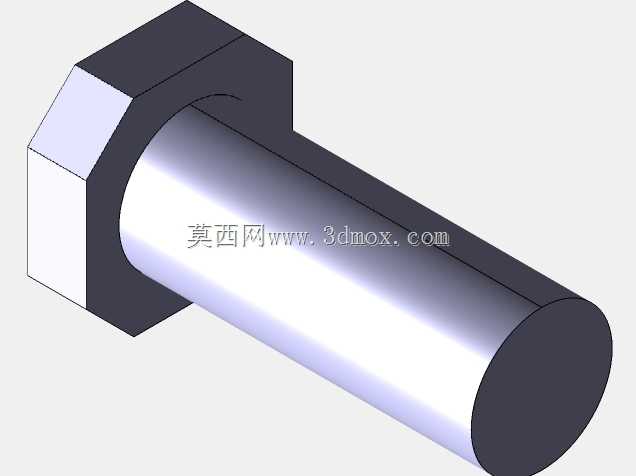

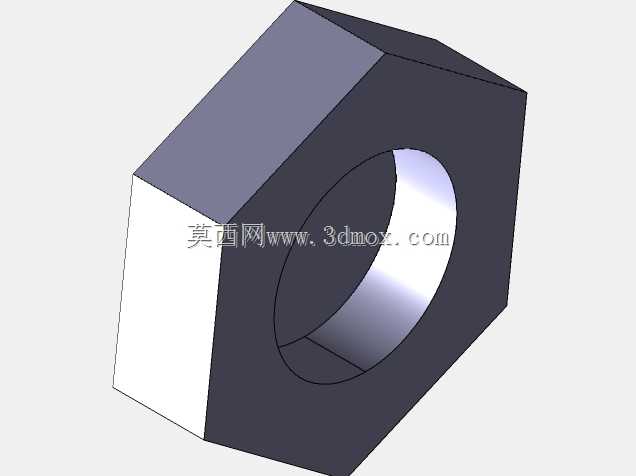

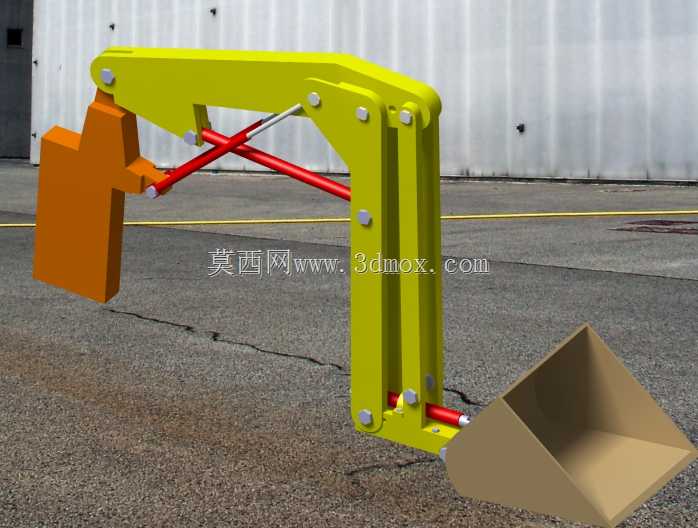

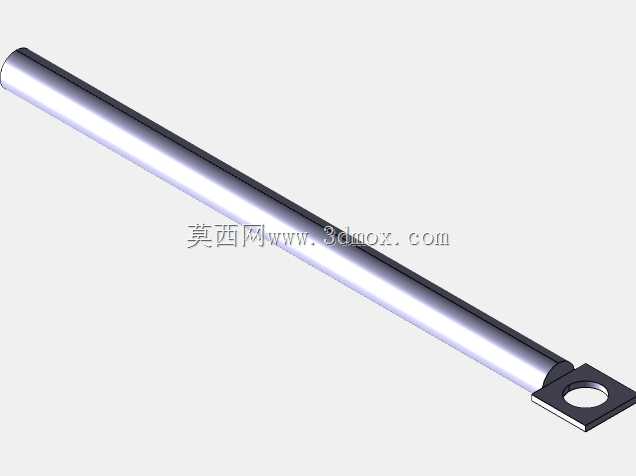

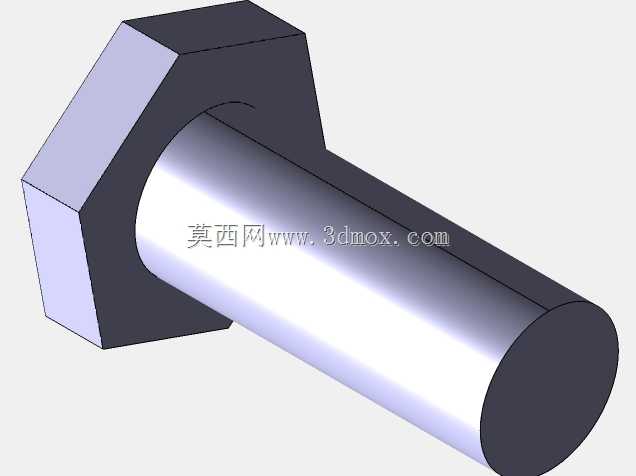

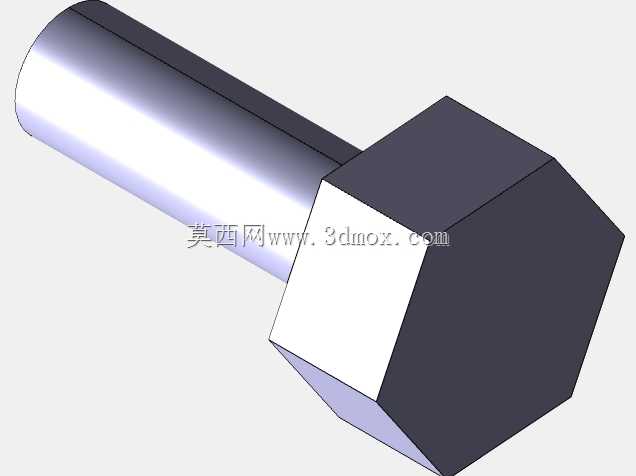

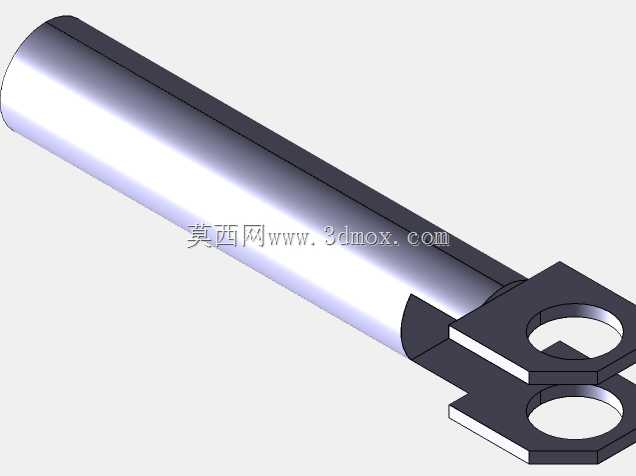

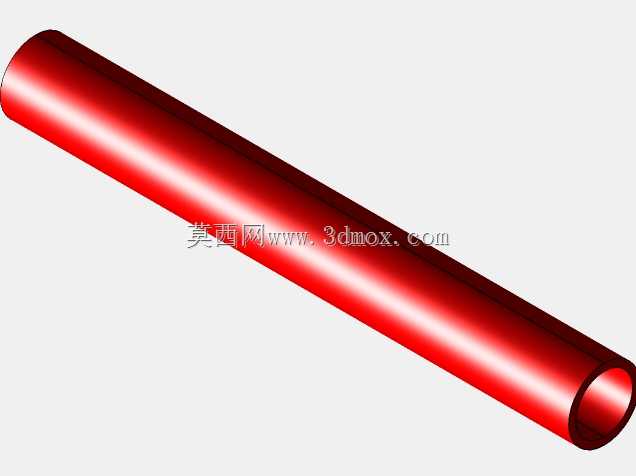

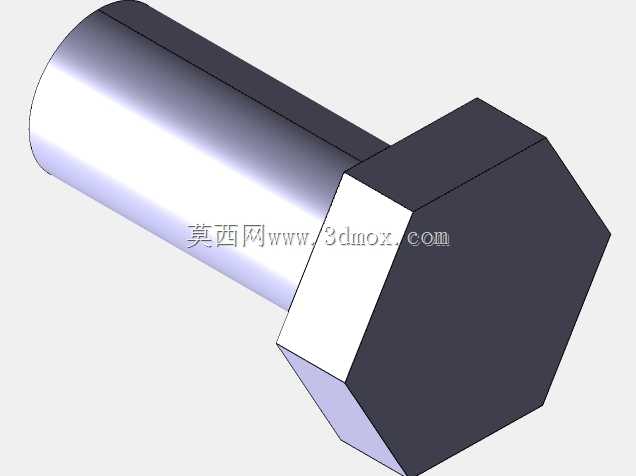

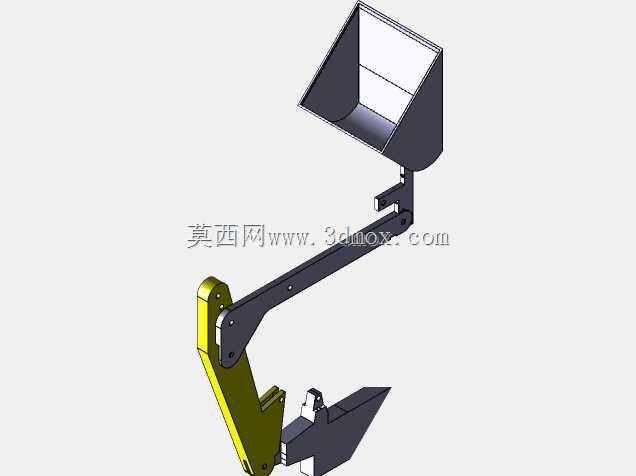

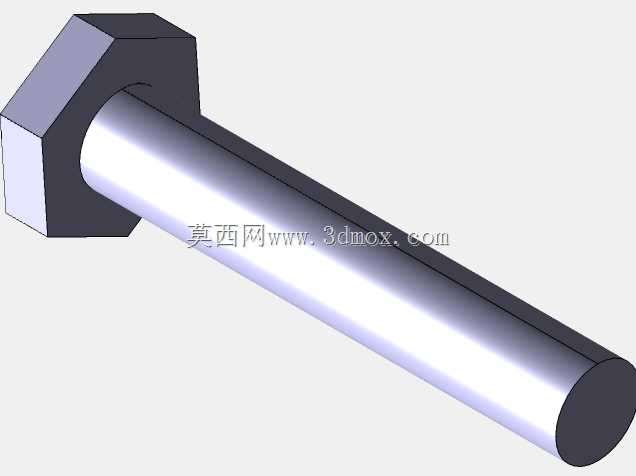

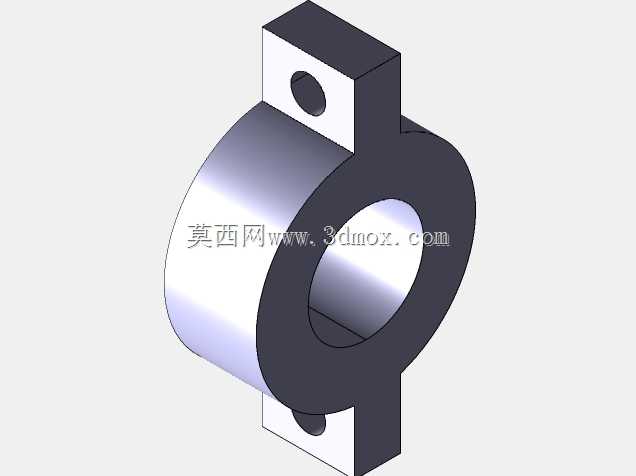

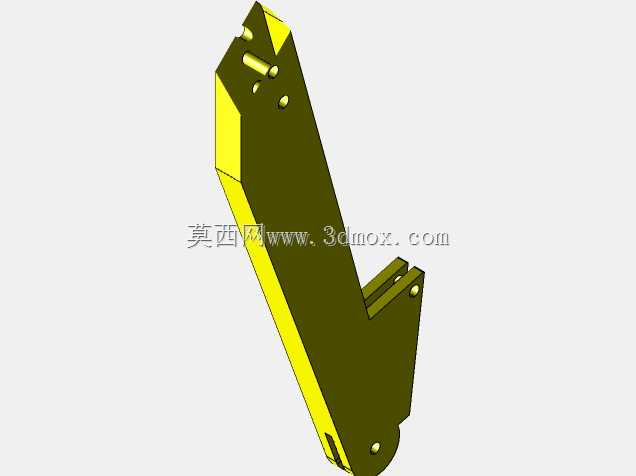

这套挖掘机工作执行机构的设计，核心围绕土方作业场景下的动作灵活性与结构可靠性展开，从铰接点的位置排布到液压元件的行程匹配，都经过了实际作业工况的反复校核。日常施工中，这类机构主要承担土石方开挖、散料装卸、场地整平作业，在市政管网开挖、小型基建施工、厂区物料转运场景中应用广泛，不同工况下对动臂的举升高度、铲斗的挖掘力、斗杆的收放行程都有明确的性能要求。设计阶段首先确定的是各铰接副的位置关系，动臂采用双板平行焊接结构，两块侧板之间预留足够的安装空间布置液压油缸与铰接销轴，销轴孔位同轴度公差控制在0.1mm以内，避免作业过程中出现偏载卡顿的问题。连接动臂与机身的主铰接点位置，需要兼顾举升力矩与作业半径，位置靠后会提升举升力但缩小作业覆盖范围，位置靠前则会增大作业半径但削弱重载挖掘能力，最终选定的铰接点位置平衡了两种性能需求，适配1.5吨级小型挖掘机的作业参数。斗杆与动臂的连接位置、铲斗与斗杆的连接位置，都匹配了对应液压油缸的行程参数，铲斗挖掘时的斗齿切削角度可以在45度到120度之间灵活调整，保证切入土层时的阻力最小，收斗时不会出现物料撒漏。液压油缸的布置采用交叉支撑的形式，动臂举升油缸、斗杆收放油缸、铲斗翻转油缸的铰接点都做了加强筋处理，油缸伸出到最大行程时，各结构件之间不会出现运动干涉，收回至最小行程时，整个工作臂可以折叠收纳在机身前端，不会超出设备的通行宽度边界。结构件的外形设计充分考虑了焊接工艺性，所有板材折弯处都预留了足够的焊接坡口，铰接位置的衬套安装孔采用镗孔加工，保证销轴转动时的配合间隙均匀，长期作业下的磨损量控制在合理范围。铲斗采用耐磨钢板焊接成型，斗唇位置做了加厚处理，斗容参数匹配小型挖掘机的整机载重能力，不会出现超载导致的整机倾翻风险。整个机构的安装边界与小型挖掘机的前端安装法兰完全适配，所有液压管路的走向都沿着结构件内侧布置，避免作业过程中被石块、硬物磕碰损坏，管路固定点的间距控制在300mm以内，减少作业震动带来的管路磨损。
