CATIA设计的卡通履带式玩具挖掘机构型

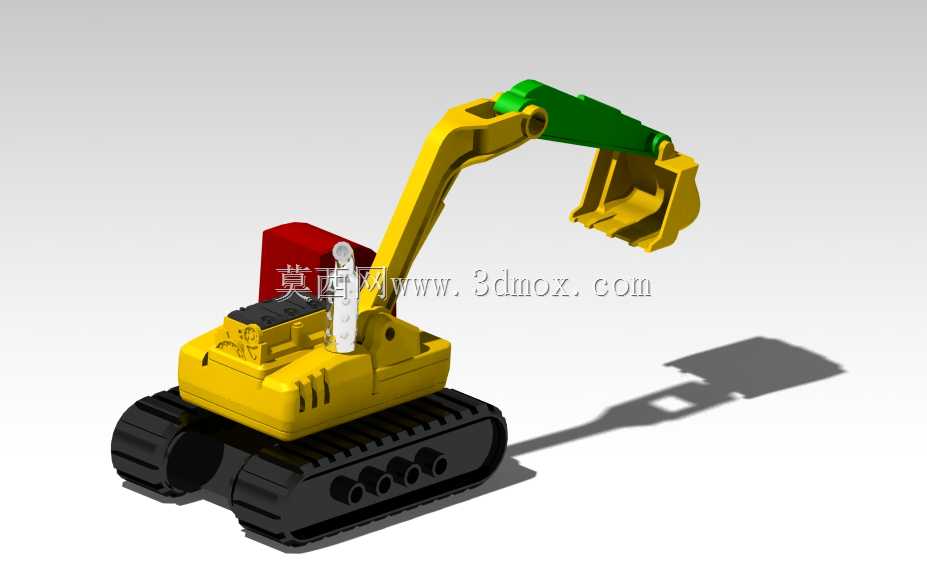

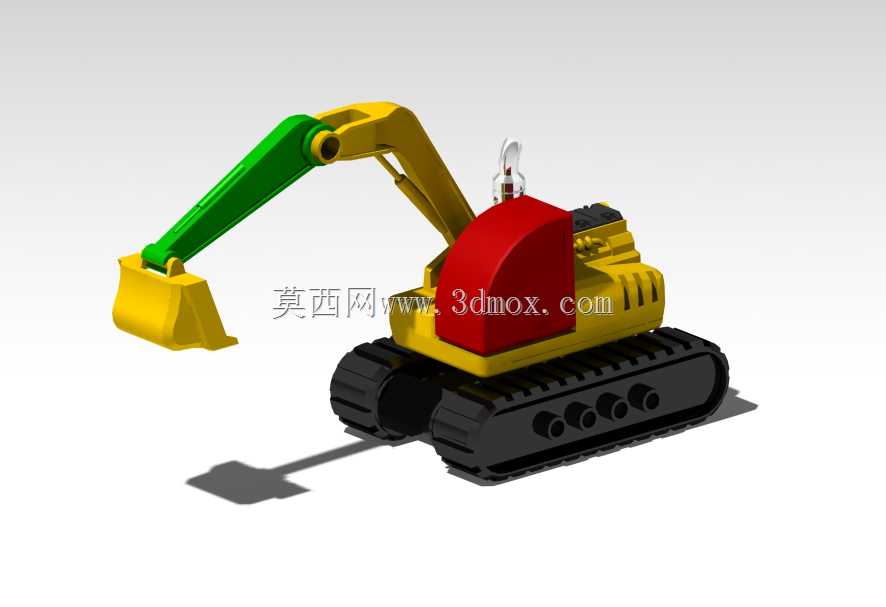

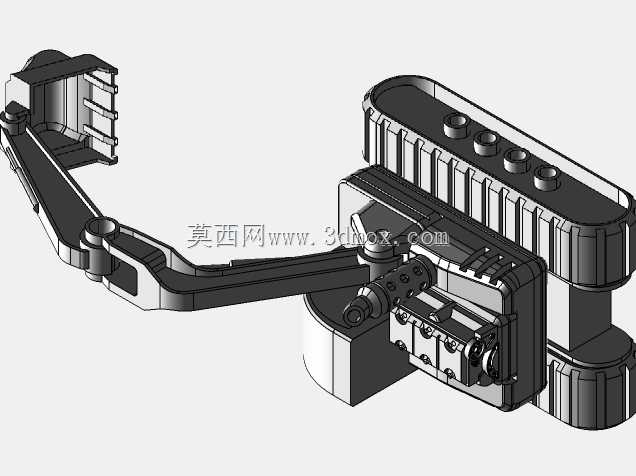

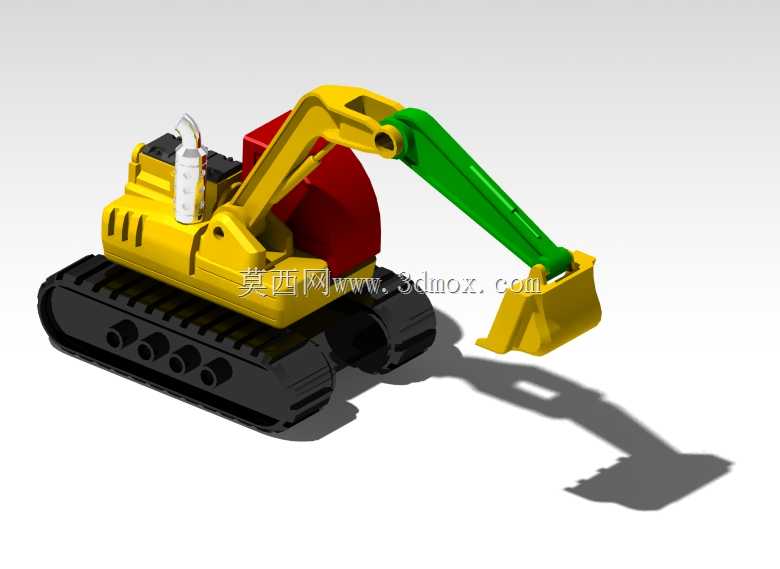

这款玩具挖掘机的三维构型，核心参考了真实小型液压挖掘机的结构逻辑，在做玩具化适配时保留了核心功能部件的形态特征，同时调整了尺寸比例适配儿童使用场景。从结构设计来看，履带底盘部分沿用了真实挖掘机的履带行走构型，将原本的金属履带替换为适合玩具的软质包覆履带结构，既保留了履带设备在不平整路面的通过性特征，也避免了硬质部件的磕碰风险，底盘的轮系布局做了简化，将原本多组支重轮、托链轮整合为一体化的轮组造型，在保证外观辨识度的前提下降低了玩具生产的开模复杂度。上部工作装置部分，动臂、斗杆、铲斗的铰接点位置完全参照真实挖掘机的作业范围做了等比例缩放，动臂的抬升、斗杆的收放、铲斗的翻转自由度都在模型中做了预留，可实现模拟挖掘作业的动作，动臂部分采用了辨识度较高的分色设计，将动臂主体与铲斗做了色彩区分，既符合儿童玩具的视觉认知特点，也清晰划分了不同功能部件的边界。上部机身部分，将真实挖掘机的发动机舱、液压舱做了一体化的圆润化处理，所有棱角都做了大圆角过渡，避免尖锐边角带来的使用风险，机身顶部预留了模拟天线的装饰结构，还原真实工程设备的外观细节。从应用场景来看，这类构型既可以作为低龄儿童的益智玩具，帮助孩童认知工程机械的基本结构与作业逻辑，也可以作为工程机械科普的展示教具，直观展示挖掘机的核心组成部分与动作原理。设计过程中，各部件的安装边界做了明确的预留，铰接位置的轴孔尺寸做了统一适配，方便后续装配时的销轴安装，各活动部件的运动间隙做了合理控制，既保证动作顺畅无卡滞，也不会出现间隙过大导致的松垮问题。整机的外形尺寸控制在适合孩童单手握持的范围内，底盘宽度与机身长度的比例经过调整，保证静置放置时的稳定性，模拟作业动作时不会出现侧翻问题。机身与底盘的回转连接部分做了简化的回转支撑结构，可实现上部机身360度回转，还原真实挖掘机的回转作业特性，所有部件的壁厚都按照玩具注塑生产的要求做了均匀化处理，避免出现壁厚不均导致的注塑缺陷。
