直插式带杠杆小型瞬时微动触发开关

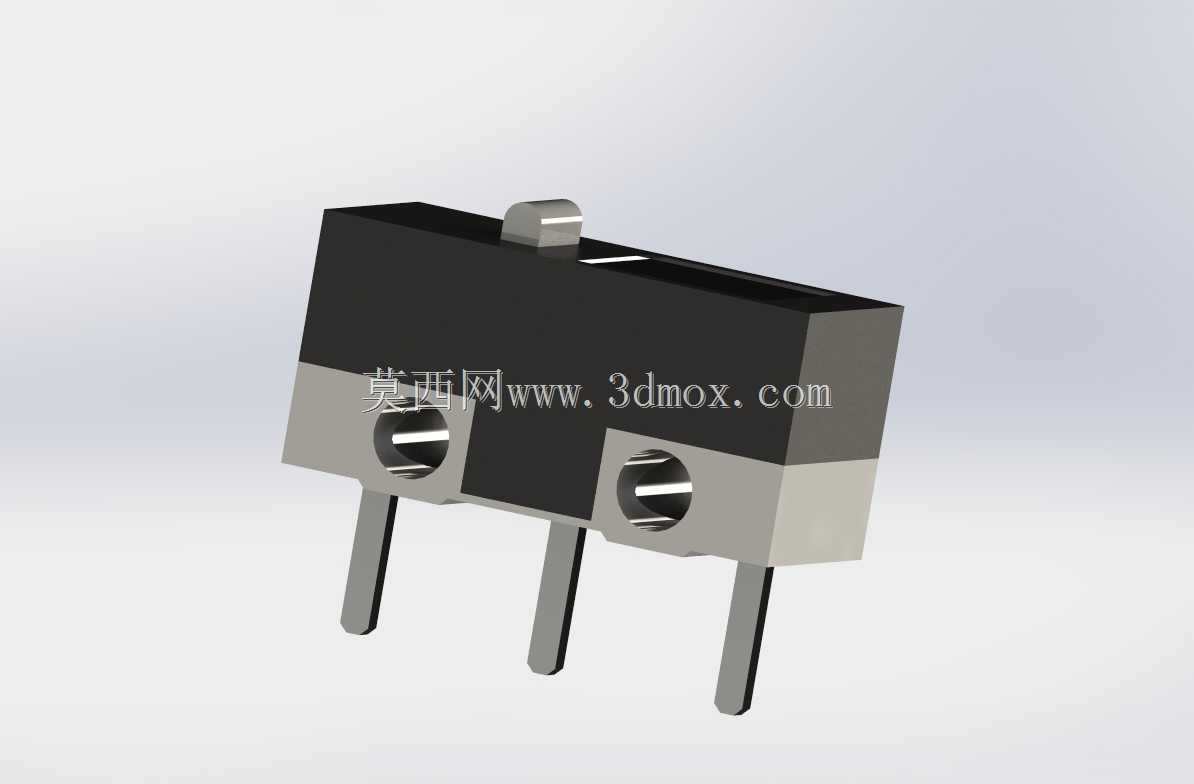

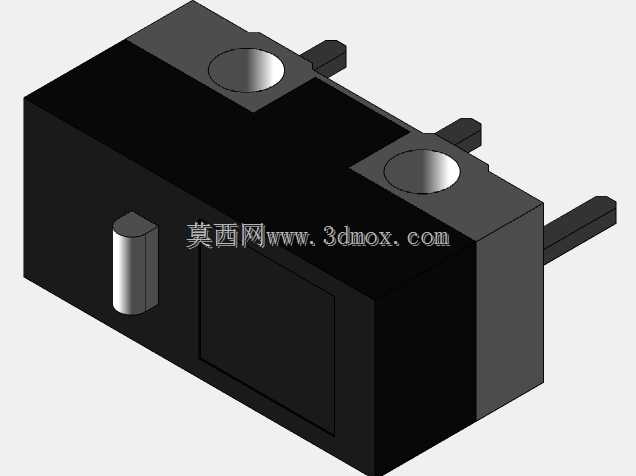

这类小型瞬时触发开关，常被布置在消费电子、小型自动化检测工位、家电控制回路里做位置检测、行程到位确认或是人工触发输入用，比如3D打印机的限位触发、小型家电的开盖断电检测、手持设备的按键触发回路里都能见到同结构产品的身影。从结构设计来看，这款开关采用直插式三脚引脚布局，引脚间距适配常规PCB板的通孔焊盘设计，插装后可直接过波峰焊完成固定，不需要额外设计固定卡扣结构，能大幅降低PCB布局阶段的布线难度。开关本体采用上下分层的壳体结构，下半部分为金属基座，预留了两个对称的安装通孔，既可以在PCB焊接之外通过螺丝完成独立硬固定，应对振动较强的安装场景，也能在无PCB的工装回路里直接通过螺丝固定在安装板上，适配不同的装配需求。触发端采用突出的杠杆式压头，压头行程较短，触发压力控制在常规轻触开关的常用区间，按压到位后能瞬时完成触点通断切换，松开压头后内部弹片会自动复位，不存在触发后的锁止状态，完全匹配瞬时信号触发的使用需求。设计阶段需要重点关注安装边界尺寸，本体的长宽高尺寸适配紧凑安装空间，两个安装孔的中心距、引脚伸出基座的长度都做了标准化适配，安装时需要预留压头的按压行程空间，避免周边结构件干涉压头的下压与复位动作，同时要注意引脚伸出PCB背面的长度控制，避免焊锡后引脚过长触碰到周边壳体造成短路。内部触点采用常规的常开式设计，触发时触点闭合导通信号回路，复位后自动断开，触点接触电阻控制在低阻值区间，能满足小电流信号回路的通断需求，不适合直接驱动大电流负载，选型应用时需要在前端回路加设继电器或者三极管做信号放大，避免触点烧蚀影响使用寿命。基座部分的金属结构既承担了安装固定的受力作用，也能在焊接时辅助散热，避免高温传导到内部塑料壳体造成形变，影响内部弹片的动作精度。
