D25L30梅花型挠性颚式传动联轴器

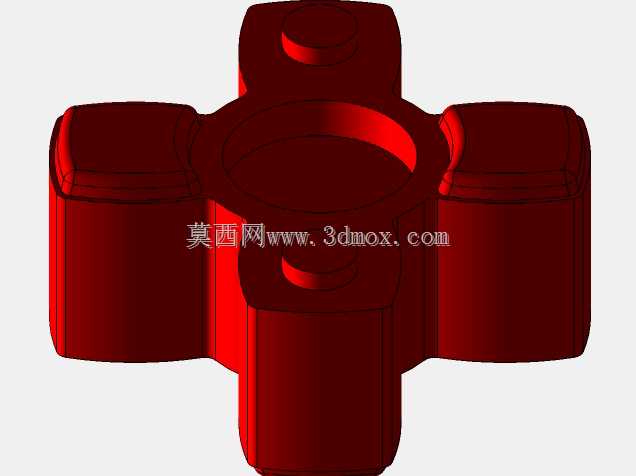

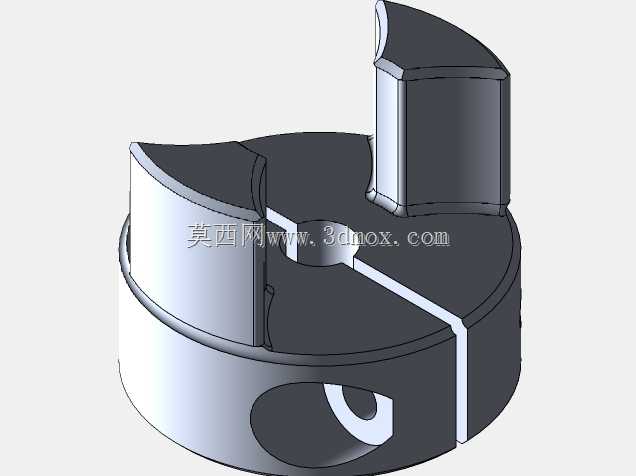

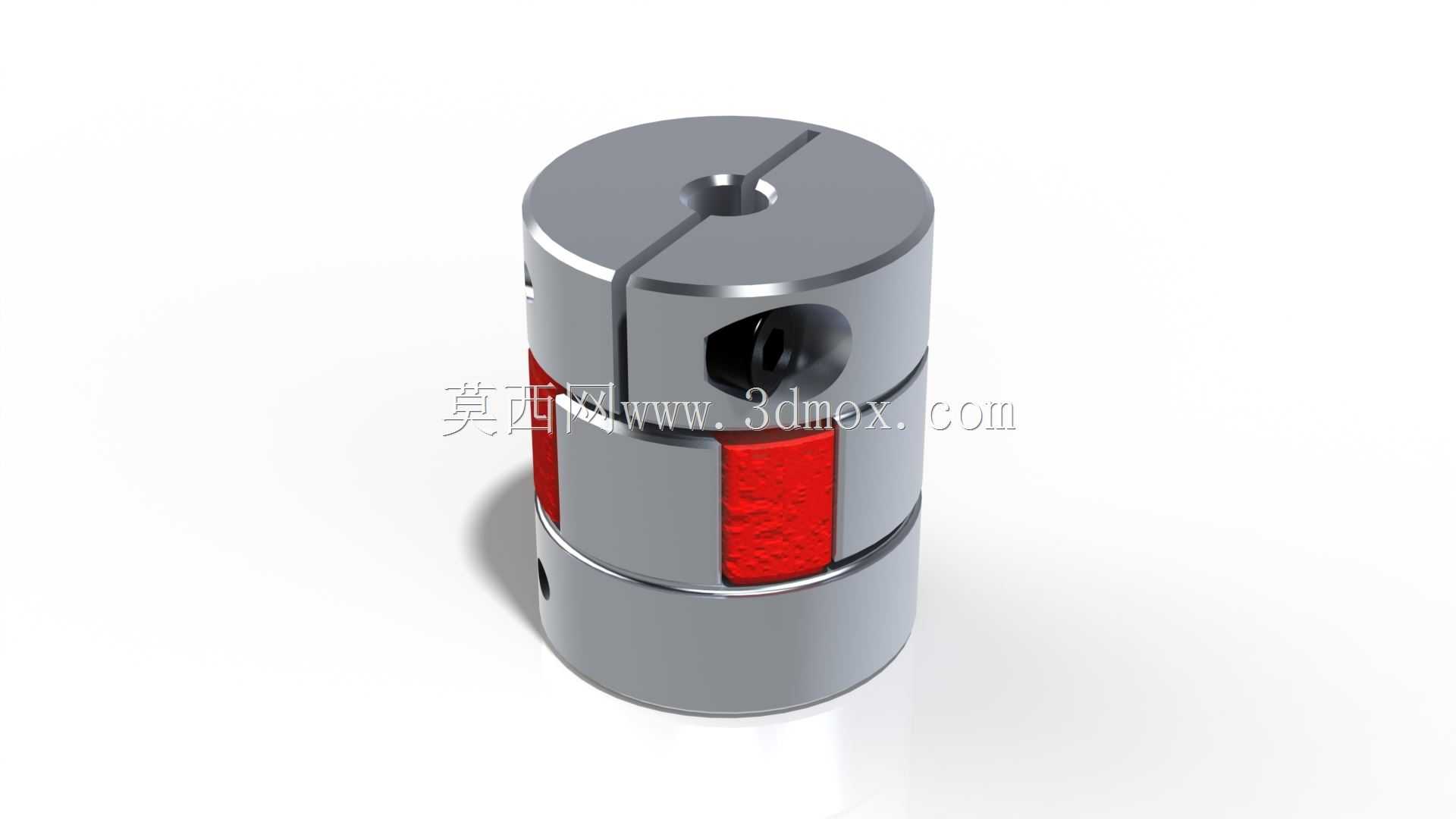

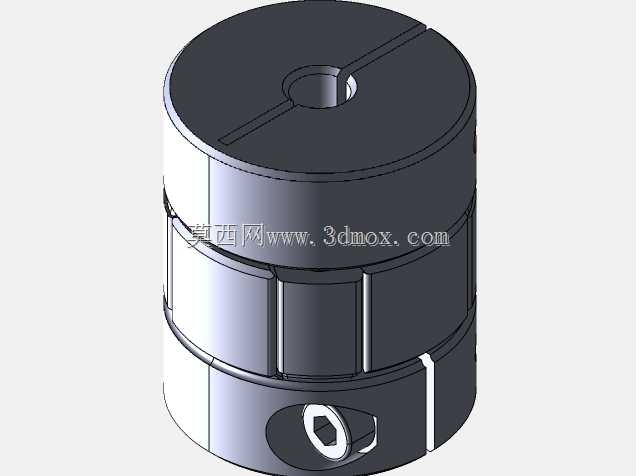

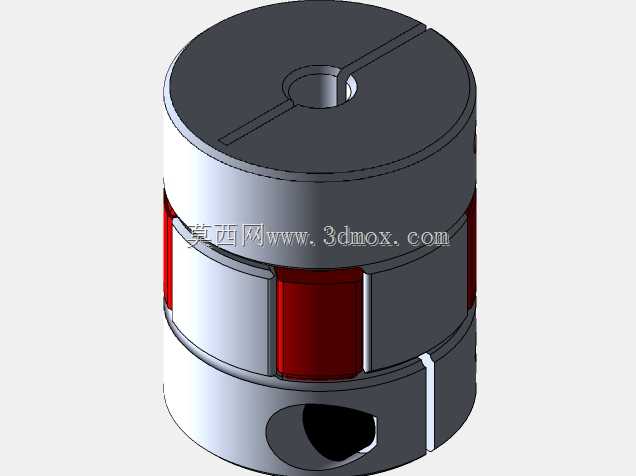

做传动结构设计的工程师都清楚，小扭矩传动场景里的轴系连接，选对连接件能省掉后期大量调试维护的麻烦，这款挠性颚式联轴器就是针对这类场景做的结构设计。日常在桌面型3D打印机的Z轴传动、小型输送线的辊筒驱动、实验室小型搅拌设备的动力输出端、电子制造类小型点胶机的主轴连接这类场景里，经常会遇到两端轴存在微小同轴度偏差的情况，刚性联轴器在这类工况下很容易因为别劲导致轴承磨损加快、电机负载异常升高，甚至出现轴断裂的问题，而这款挠性颚式结构刚好能适配这类安装偏差。从结构设计逻辑来看，它采用两端对称的金属颚座搭配中间红色弹性缓冲垫的组合，金属颚座的爪型结构和弹性垫的凹槽完全嵌合，动力传递过程中，弹性垫既能补偿两端轴的径向、角向以及轴向的微小偏移，还能吸收传动过程中的振动，降低启动瞬间的冲击载荷，避免硬连接带来的应力集中。安装边界上，这款联轴器的外径为25mm，整体长度30mm，两端的轴孔适配5mm直径的传动轴，这个尺寸刚好匹配42系列步进电机、200W以下小型伺服电机的输出轴规格，安装时不需要额外做大尺寸的避让空间，在紧凑的设备内部布局里也能轻松布置。固定方式采用侧面顶丝锁紧结构，安装时只需要对准轴上的定位平面，拧紧顶丝就能完成固定，不需要额外加工键槽，对于小扭矩传动场景来说，这种固定方式足够可靠，还能降低轴的加工成本。建模过程中，金属颚座的夹紧开槽位置做了应力释放的圆角处理，避免顶丝锁紧时开槽根部出现应力开裂的问题，中间弹性垫的邵氏硬度适配5Nm的最大传递扭矩，既不会因为太软导致传动精度不足，也不会因为太硬失去缓冲补偿的能力。实际选型时要注意，这款联轴器不适合大扭矩、高转速的重载传动场景，它的定位就是小型自动化设备、桌面级加工设备、轻工类小型机械的动力轴连接，在这类工况下，它的补偿能力、缓冲性能、安装便捷性都能很好地匹配设计需求，相比刚性联轴器，它能降低轴系的加工精度要求，减少装配时的同轴度调整工作量，后期维护时如果弹性垫出现磨损，只需要拆开两端颚座更换缓冲垫即可，不需要完全拆卸两端的动力和负载部件，维护成本很低。建模时还原了零件的多体装配关系，金属颚座的表面处理细节、弹性垫的材质纹理、顶丝的安装位置都和实物一致，能直接用于设备的装配干涉检查、运动仿真，也能作为选型时的尺寸参考。
