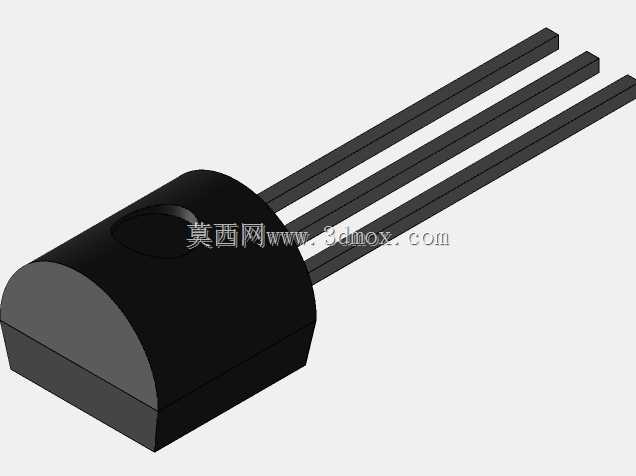

直插式LM35温度传感器三维结构模型

在工业测温、消费电子温控、实验设备温度采集等场景中，接触式温度传感器的选型往往需要兼顾安装空间、引脚适配性与外形干涉校验，这款直插封装的温度传感器三维模型，可直接用于PCB布局校验、结构装配干涉检查、设备温控模块的虚拟装配环节。从实际使用场景来看，这类TO-92封装的温度传感器常被布置在电路板功率器件周边、设备通风道内侧、小型恒温腔体内部，用来实时采集环境或器件表面温度，为温控回路提供精准的温度反馈信号，避免设备因过热出现性能衰减或器件损坏。模型还原了器件的半圆柱加平底的封装外形，三个平行直插引脚的间距、伸出长度都按照实际器件的安装边界做了还原，在做PCB Layout时，可直接导入模型核对引脚焊盘的位置匹配度，提前排查引脚长度是否会和壳体内部的加强筋、走线槽产生干涉，也能验证传感器测温面与被测点位的贴合距离是否符合测温精度要求。设计建模时优先还原了封装的外形基准：底部平面是器件插装后的定位基准面，三个引脚的中心距严格按照直插器件的通用安装尺寸设定，引脚的截面尺寸也匹配常规焊盘的开孔大小，避免实际生产中出现插装困难、焊盘虚焊的问题。封装顶部的半圆弧形结构做了细节还原，这个结构是塑封工艺的注胶位特征，建模时保留该特征可以让虚拟装配的渲染效果更贴近实物，也能在做设备内部热仿真时，更准确地还原器件外壳的热辐射与热传导外形轮廓。在小型手持测温设备、桌面级3D打印机温控模块、蓄电池组温度监测单元的结构设计中，导入该模型可以快速完成传感器的布局定位，不需要反复调整安装位来适配器件外形，能有效缩短结构设计的迭代周期。同时模型的引脚部分做了等径还原，在做引脚折弯适配特殊安装空间的仿真时，可以直接基于现有引脚模型做折弯变形模拟，提前验证折弯后的引脚是否会和周边电容、电阻等元器件产生空间冲突，也能核算折弯后的引脚应力是否在器件允许的范围内，避免实际装配时出现引脚断裂、封装开裂的问题。
