航模用外转子无刷动力电机结构

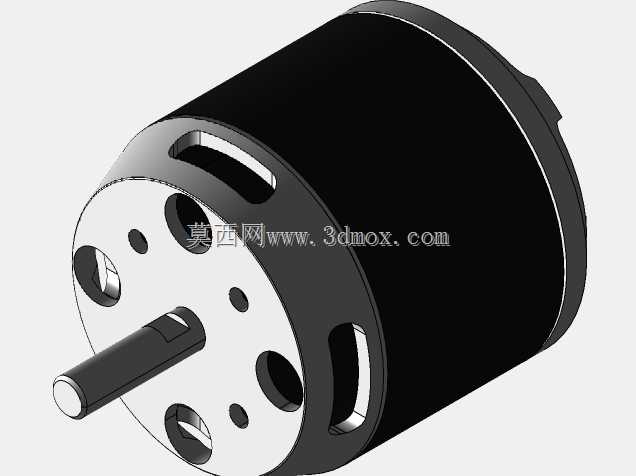

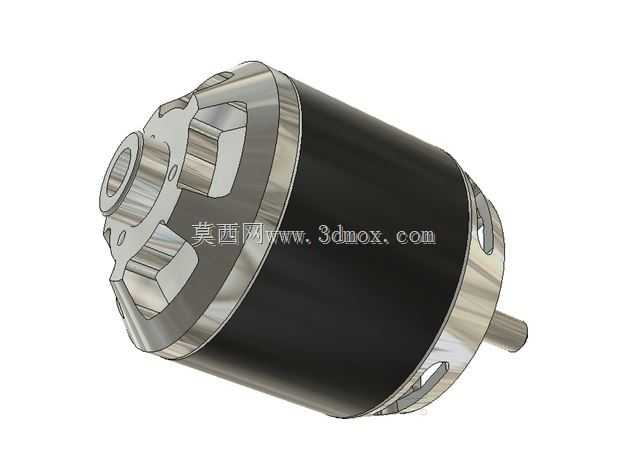

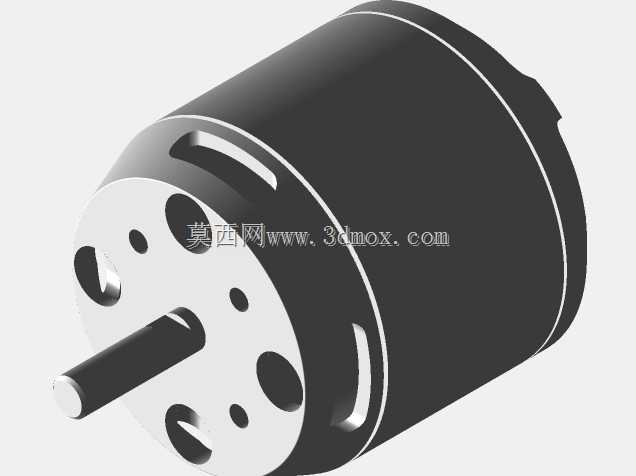

这款外转子无刷动力结构，主要面向小型固定翼航模、多旋翼飞行器的动力输出场景设计，也可适配小型桌面传动装置、低负载旋转演示台的动力源选型参考。从实际使用场景来看，这类外转子结构的电机相比同尺寸内转子方案，能输出更大的扭矩，在搭配适配螺旋桨时，不需要额外搭配减速齿轮组就能直接驱动桨叶转动，减少了传动环节的能量损耗，也降低了动力总成的整体重量，这对载重余量有限的航模设备来说尤为关键。设计过程中优先考虑了安装适配性，前端盖预留的多个安装孔位，对应航模常用的电机安装座孔距标准，能直接匹配多数市面上的航模电机座、防火板安装位，不需要额外做转接件加工，输出轴的直径与伸出长度也适配常用的航模桨夹规格，装配时可以直接完成桨叶固定，减少现场配做零件的工作量。外转子的壳体本身兼顾了磁轭与散热结构的作用，转动过程中壳体表面的开槽能带动周边空气流动，带走绕组工作产生的热量，避免长时间大油门工况下出现绕组过热退磁的问题。前端盖的开孔一方面是为了减轻整体结构重量，另一方面也能让空气从端盖位置进入电机内部，形成贯穿的散热风道，提升持续工作的热稳定性。结构设计上做了简化处理，没有冗余的装饰性结构，所有外形特征都服务于功能需求：壳体的环形凸筋是为了增强薄壁外壳的结构强度，避免高速转动时壳体出现形变蹭到定子绕组；输出轴与转子壳体的同轴度做了对应约束，能减少高速转动时的径向跳动，降低运转过程中的振动，提升动力输出的平顺性。做三维结构建模时，重点还原了安装边界的所有关键尺寸，包括前端安装孔的分布圆直径、孔位大小、输出轴的轴径与伸出长度、电机整体的外径与总长度，这些尺寸都是选型装配时需要核对的核心参数，能直接用于航模动力舱的布局干涉检查，提前确认电机安装后与机身结构、桨叶、整流罩之间的间隙是否满足要求，避免实际装配时出现空间干涉。这类无刷外转子结构的动力部件，在小负载高转速的应用场景下优势明显，建模时也还原了转子与定子的相对位置关系，能直观展示内部的装配层级，方便从业者理解这类电机的结构逻辑，也可作为同类动力部件选型时的外形参考依据，在做整体设备布局时直接调用该模型核对空间占位，提升设计阶段的效率，减少反复核对尺寸的工作量。
