适配HKM282A设备的控制喇叭连接摇臂结构

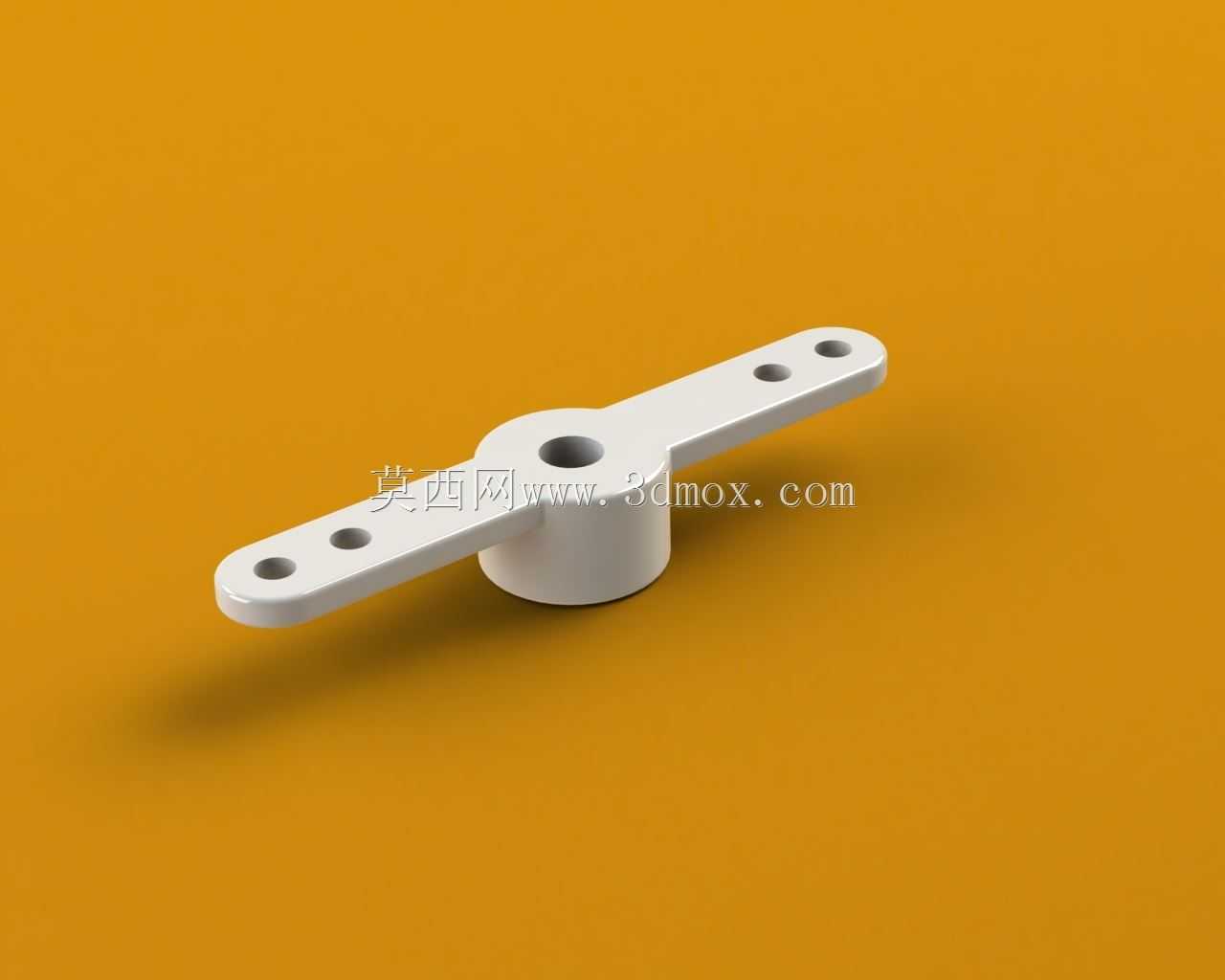

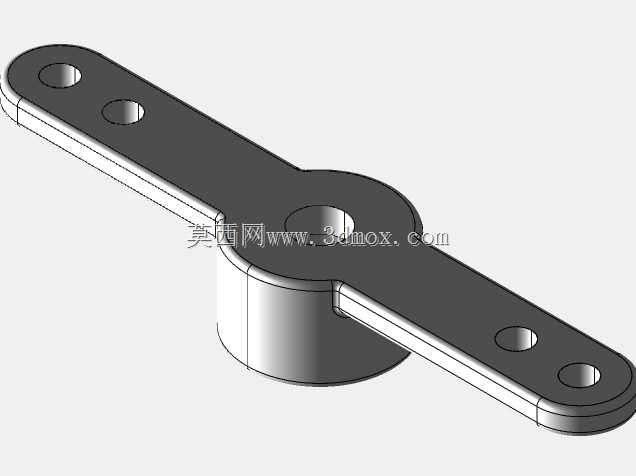

这类带中心安装座的双侧臂结构件，是遥控类音频设备控制端的核心传动连接件，日常在桌面收音设备、小型伺服控制的遥控喇叭模组里十分常见，主要承担控制按键行程传递、档位切换的力传导作用，能把用户按压控制按键的直线行程，通过自身绕中心轴的小角度转动，转化为内部电位器或者触点开关的触发动作，避免按键直接接触电路元件造成的磨损，也能让多档位控制的操作手感更统一。从结构设计逻辑来看，中心的圆柱凸台是整个零件的安装基准，内孔直接套在设备内部的固定销轴上，装配后凸台下端面和设备内部的安装基面贴合，控制转动时的轴向窜动量，双侧臂上的四个等径小孔是连杆连接位，分别对应四控、双控两种不同的控制配置需求，不用更换主体结构就能适配不同按键数量的控制模组，减少了同系列产品的零件开模种类。实际选型装配时要注意，中心安装孔的公差要和配套销轴保持小间隙配合，间隙过大会导致转动旷量，让控制档位出现虚位，间隙过小则会出现操作卡滞，低温环境下甚至会因为塑料件收缩出现转动失灵的问题。两侧臂的长度直接决定了按键的操作行程，臂端连接孔到中心孔的中心距，要和内部电位器的转动角度、按键的下压行程做匹配计算，确保按键按到底时，刚好能触发电位器的档位端点，不会出现过位损坏元件或者行程不足无法触发的问题。零件的壁厚设计上，中心凸台的壁厚要大于臂身厚度，因为转动过程中中心位置承受的扭矩最大，臂身从中心到端部做了均匀的厚度过渡，既保证了整体结构强度，不会在频繁操作后出现臂身断裂的问题，也尽可能控制了零件重量，减少转动时的惯性，让操作反馈更干脆。臂身的边缘都做了小圆角过渡，避免装配时刮伤内部的连接导线，也能减少注塑生产时的应力集中问题，降低零件存放和使用过程中出现开裂的概率。两种配置的结构差异主要在臂身连接孔的启用数量上，双控配置只需要用到同侧两个连接孔，四控配置则四个孔位全部接入连杆，安装时要根据对应设备的控制路数选择对应的连接位，错装孔位会导致控制逻辑错乱，出现按键功能和实际触发档位不匹配的问题。
