单腔带内螺纹塑料注射器注塑模具结构

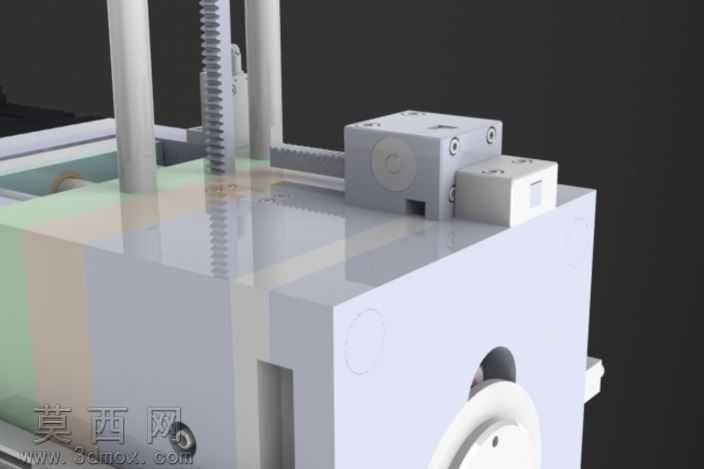

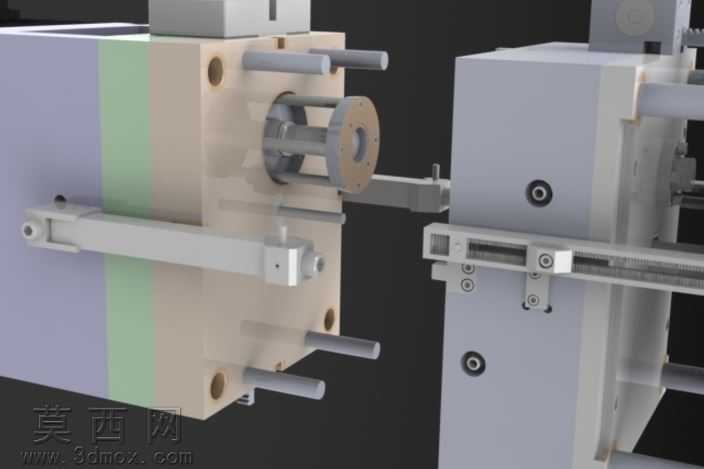

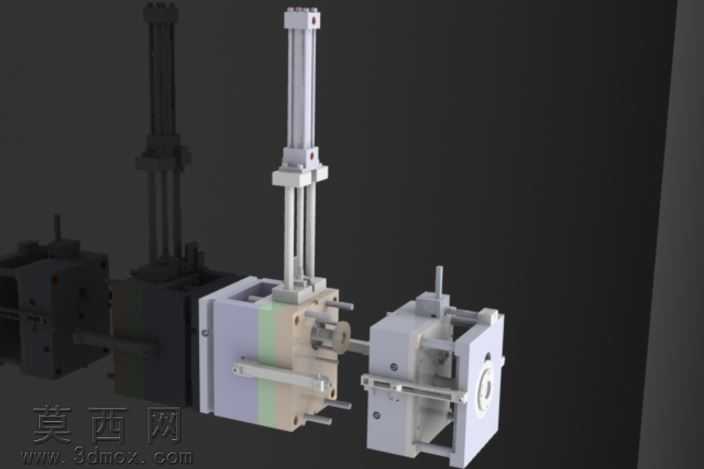

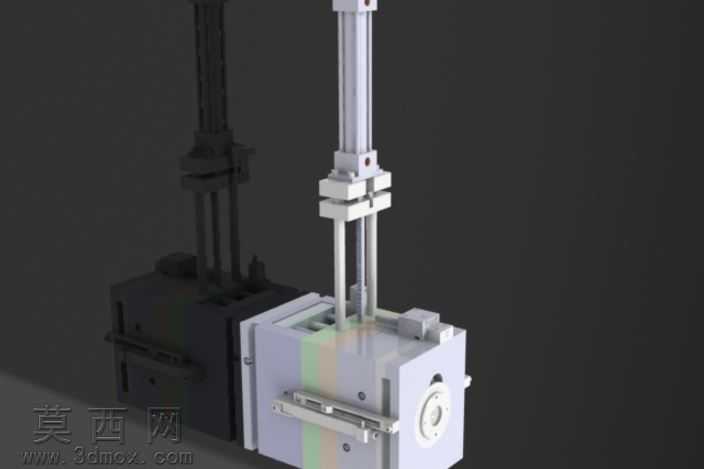

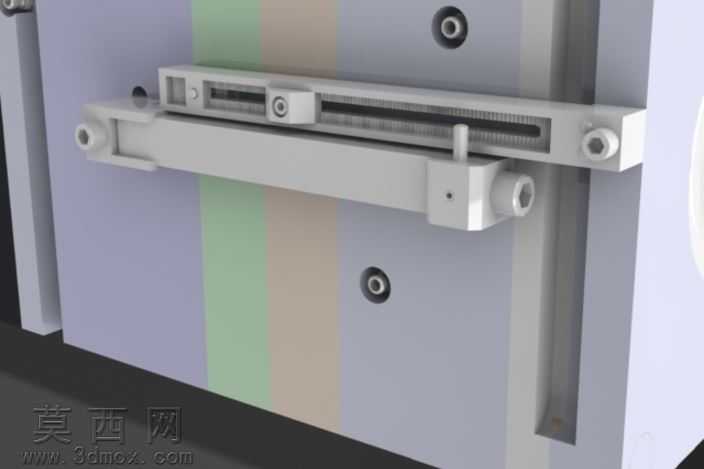

本套模型为单腔塑料注射器注塑模具，采用三维建模软件完成全参数化结构设计，建模过程严格遵循注塑模具设计规范，对模具各组成部件进行1:1等比例还原，完整呈现了带内螺纹塑料注射器的成型方案。模型构建阶段，首先依据注射器塑件的结构特征完成分型面设计，针对塑件内部的螺纹结构，采用专门的螺纹脱模机构设计，通过导柱导向配合传动组件实现螺纹型芯的旋转脱模动作，避免脱模过程中损伤塑件内螺纹牙型，保证螺纹配合精度。模型对模具的成型零部件进行了精细化建模，型腔、型芯部分严格匹配注射器塑件的外形与内腔尺寸，充分考虑注塑成型过程中的收缩率补偿，预留合理的成型收缩余量，确保成型后塑件尺寸符合医用注射器的公差要求。模架部分采用标准模架结构建模，对定模板、动模板、支撑板、垫块等模架组件进行分层装配，清晰展示各板件的配合关系与定位方式，导柱导套组件按照标准规格建模，保证合模过程的精准导向，避免合模错位导致的塑件飞边、尺寸超差等问题。浇注系统部分针对单腔模具的布局特点，采用侧浇口进料方案，流道截面尺寸经过合理设计，保证熔融塑料能够平稳填充型腔，减少填充过程中的剪切热与压力损失，同时浇口位置选择在塑件非外观面，成型后便于浇口凝料去除，不影响塑件外观质量。冷却系统设计围绕型腔与型芯的均匀冷却需求，在模板内部开设循环冷却水道，水道布局避开模具内部的传动杆件与顶出机构，保证冷却水流能够均匀带走成型热量，缩短塑件冷却定型周期，提升注塑生产效率。顶出机构采用推杆顶出与螺纹脱模联动的设计，在螺纹型芯旋转退出塑件后，推杆平稳将塑件从型芯上顶出，顶出力分布均匀，避免顶出过程中塑件出现变形、顶白等缺陷。渲染阶段对模具各部件赋予差异化材质，模架部分采用标准模具钢材质，呈现金属哑光质感，成型部件表面做抛光质感处理，传动杆件、导柱等运动部件赋予光亮金属材质，通过光影调整清晰区分各组件的装配层次，直观展示模具内部的结构布局与运动逻辑，整体设计充分考虑注塑生产的实际工况，在保证塑件成型精度的前提下优化模具结构，降低模具加工与装配难度，具备较高的实际生产参考价值。
