ESP8266-01型WiFi无线通信模块结构设计

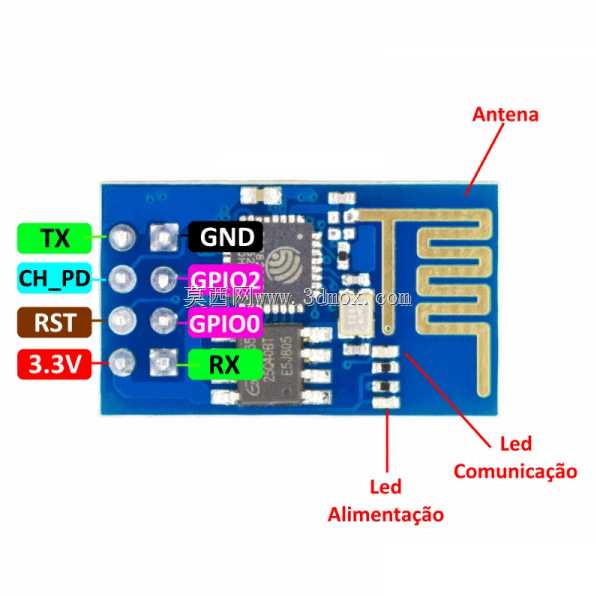

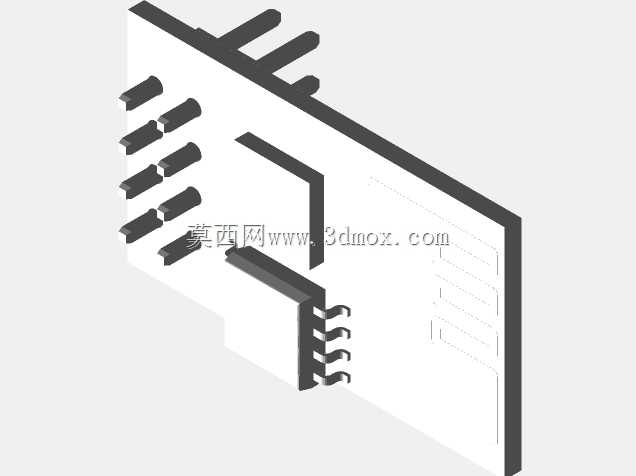

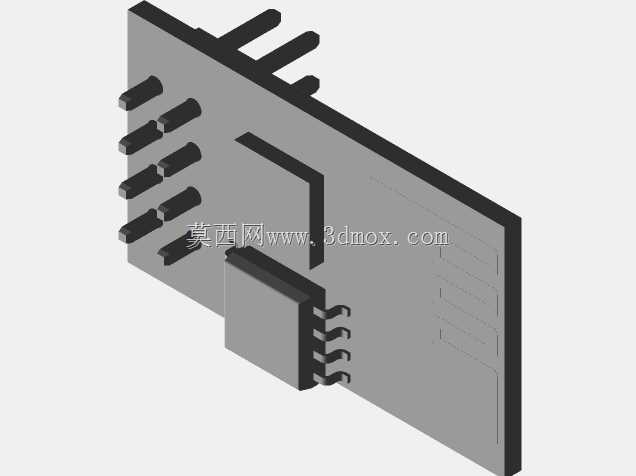

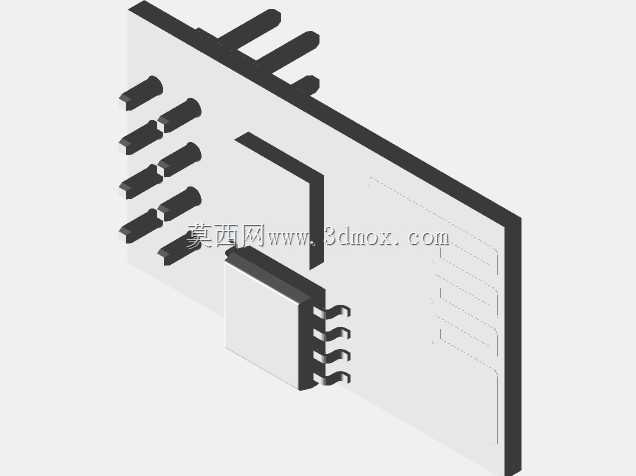

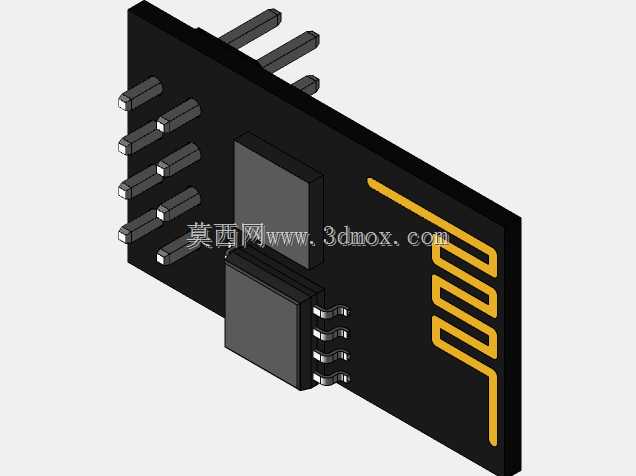

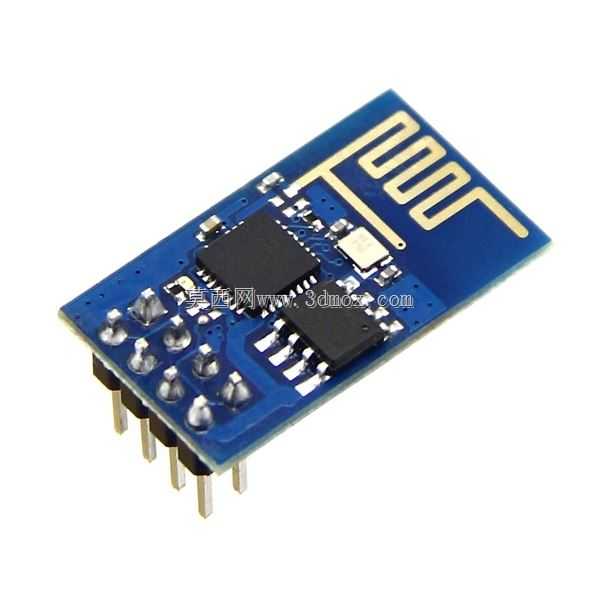

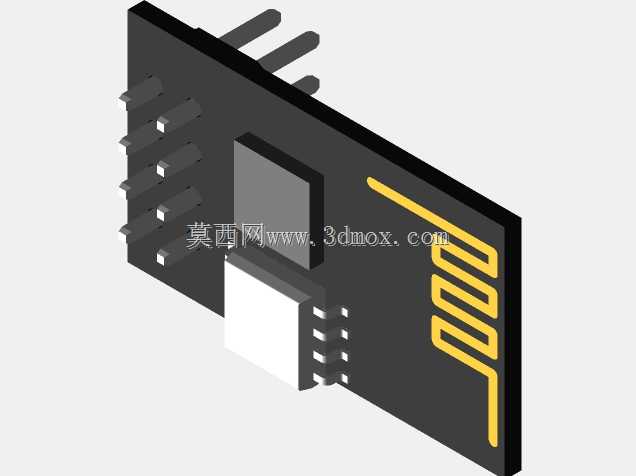

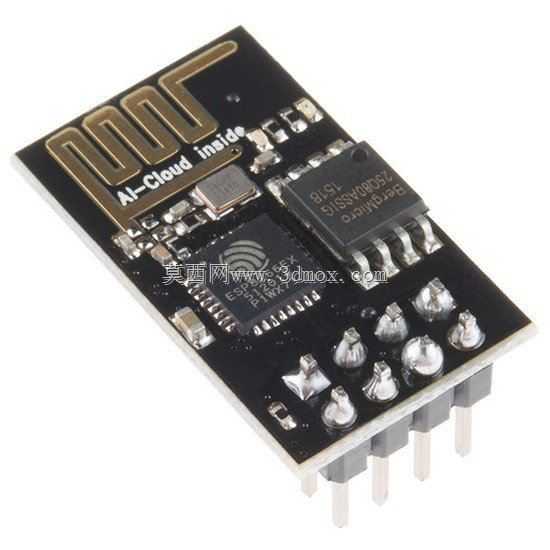

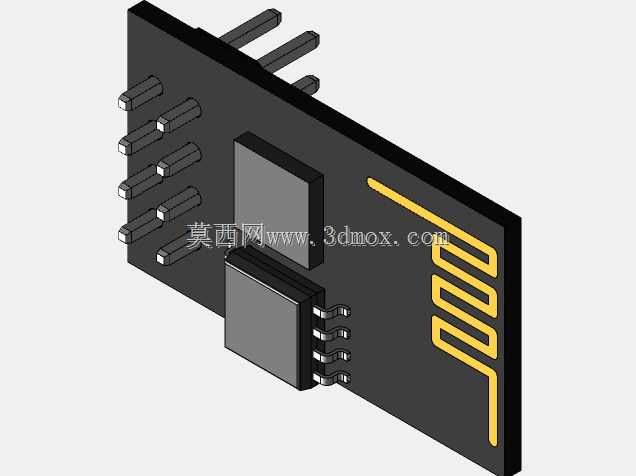

在小型嵌入式控制项目的无线组网场景里，这类WiFi通信模块的选型往往直接决定整套设备的联网稳定性与部署便捷性，ESP8266-01型模块作为入门级串口转WiFi方案，在智能家居节点改造、小型工业传感数据上传、创客类物联网原型搭建场景中有着极高的普及度。从结构设计层面看，该模块采用直插式排针引出接口，单侧排布两排共8根插针，排针间距遵循标准2.54mm排距规范，可直接插接在面包板或对应间距的PCB插座上，无需额外定制转接结构，大幅降低了硬件集成阶段的结构适配工作量。模块本体采用黑色FR-4玻纤基板作为载体，板载核心射频处理芯片与Flash存储芯片，芯片通过SMT工艺贴装在基板表面，射频走线部分采用板载PCB天线设计，天线区域以蜿蜒折线形式布置在基板边缘，设计阶段特意将天线区域与金属屏蔽元件、高频干扰源保持足够安全距离，避免金属遮挡对无线信号收发增益造成衰减，实际使用中在开阔无遮挡环境下可实现稳定的百米级通信覆盖。模块整体外形为薄型长方体结构，厚度控制在极低范围内，安装时仅需预留对应排针插接深度与板体周边的散热间隙即可，无需额外设计复杂的固定结构，多数场景下直接通过排针焊接或插接即可完成机械固定，部分对防震有要求的工业场景，可在模块背面增加导热双面胶与安装基面粘接，进一步提升连接可靠性。从功能适配角度看，该模块通过串口与主控单元进行数据交互，仅需占用主控设备两个串口引脚与电源引脚即可实现完整的WiFi联网功能，可工作在AP热点模式、STA站点模式以及AP+STA共存模式，既能作为独立热点供周边设备直连通信，也能接入现有路由器网络实现远程数据传输，结构设计上特意将核心芯片与外围阻容元件做了紧凑化布局，在保证射频性能的前提下尽可能压缩板体尺寸，适配各类空间受限的嵌入式设备内部安装需求。设计过程中需要注意，板载天线区域不能被金属外壳或金属结构件完全包裹，安装时需保证天线方向无大面积金属遮挡，否则会大幅降低信号收发强度，排针焊接时需控制焊接温度与时长，避免高温传导至板载芯片造成器件损坏，模块供电引脚需做好电源滤波处理，避免供电纹波过大导致模块工作异常、频繁掉线。这类模块的结构设计充分平衡了性能、尺寸与易用性，没有冗余的结构设计，所有布局都围绕核心通信功能展开，既满足了批量生产时的SMT贴装工艺要求，也兼顾了终端用户二次开发时的接线、安装便利性，在各类需要低成本无线联网的小型控制设备中，这类紧凑结构的WiFi模块往往是结构工程师做硬件选型时的优先考虑对象，无需额外设计复杂的安装固定结构，仅需在设备壳体上预留对应天线开窗或信号透传区域，即可快速完成整套设备的无线通信功能集成。
