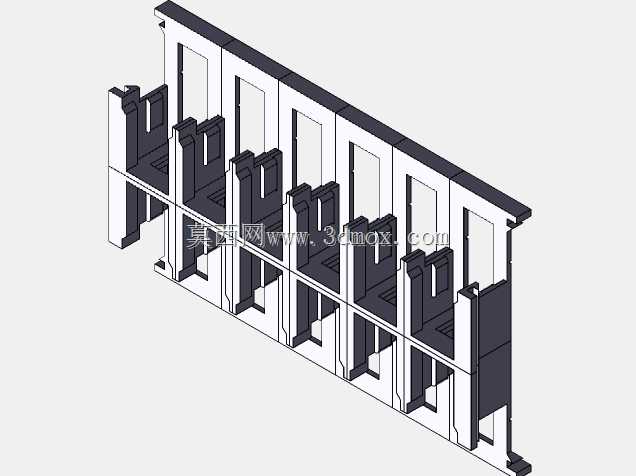

十二位RJ11插孔可折叠安装机架

在弱电布线、通讯终端集成的现场施工场景里，多端口RJ11接插模块的固定一直是容易被忽略却影响后期维护效率的细节，这款可折叠机架正是针对12路RJ11插孔的集成安装需求设计的结构件。日常布线作业中，常见的多口RJ11模块要么采用一体式硬塑支架，在盒体内部空间局促时难以调整安装角度，要么采用零散固定座，后期插拔维护时容易出现单座移位、线缆拉扯松脱的问题，这款机架的可折叠结构刚好能适配不同深度的预埋盒、终端接线盒的内部空间，在安装时可以先将框架折叠调整角度送入盒内，再展开对位固定，大幅降低狭小空间内的安装难度。从功能特性来看，这款机架的核心作用是为12个RJ11插孔提供统一的安装定位基准，每个插孔位的卡位尺寸都匹配标准RJ11接插件的外形公差，插孔装入后不会出现横向窜动，框架推入到位后自带的锁止结构会直接卡入盒体内壁预设的卡位槽，不需要额外打螺丝或者点胶固定，后期需要拆卸维护时，只需要拨开两侧的锁止卡扣就能将整个机架连带插孔模块取出，不用逐个拆卸接插件，能有效减少弱电维护的作业时长。设计思路上，这款机架没有采用多余的加强筋或者冗余结构，整体框架的壁厚控制在兼顾结构强度与安装空间的合理区间，折叠部位采用一体成型的柔性连接位，避免了额外加装铰接轴带来的装配公差累积，同时折叠后的整体厚度比展开状态缩减近六成，能够适配开口尺寸较小、内部深度较浅的接线盒安装场景。从安装边界来看，机架展开后的整体宽度匹配标准12位RJ11模块的并排排布尺寸，两侧的锁止凸点间距对应常规通讯接线盒的内壁卡位间距，折叠状态下的外轮廓尺寸能够顺利通过绝大多数常规墙面接线盒的安装开口，不会出现安装时卡滞、需要扩孔的情况。在实际通讯布线项目中，这类集成式机架不仅能让盒内的接插件排布更整齐，减少线缆缠绕的问题，还能在批量布线作业时统一安装标准，避免不同施工人员采用零散固定件带来的安装质量差异，对于楼宇弱电间、办公区电话分线盒、小型通讯终端集成箱等场景都有很好的适配性，插拔RJ11水晶头时，整体框架的刚性足够支撑按压力度，不会出现框架变形导致的插孔对位偏移、水晶头插拔卡滞的问题。
